Серия GN 116.1

GN 116.1

Поворотные зажимные замки

GN 116.1

Таблица моделей — Поворотные зажимные замки

Артикул	Дальность захвата А	Дальность захвата	b макс.	l ≈	Вес (г)
GN 116.1-DK-A1	A 1	4 - 16	6	9.5	110
GN 116.1-DK-A2	A 2	11 - 23	10	9.5	106
GN 116.1-DK-A3	A 3	19 - 31	12	-	103
GN 116.1-DK-A4	A 4	27 - 39	12	20	105
GN 116.1-DK-A5	A 5	34 - 46	12	15	106
GN 116.1-RG-A1	A 1	4 - 16	6	9.5	142
GN 116.1-RG-A2	A 2	11 - 23	10	9.5	142
GN 116.1-RG-A3	A 3	19 - 31	12	-	141
GN 116.1-RG-A4	A 4	27 - 39	12	20	140
GN 116.1-RG-A5	A 5	34 - 46	12	15	143
GN 116.1-SK6-A1	A 1	4 - 16	6	9.5	111
GN 116.1-SK6-A2	A 2	11 - 23	10	9.5	111
GN 116.1-SK6-A3	A 3	19 - 31	12	-	110
GN 116.1-SK6-A4	A 4	27 - 39	12	20	111
GN 116.1-SK6-A5	A 5	34 - 46	12	15	112
GN 116.1-VDE-A1	A 1	4 - 16	6	9.5	106
GN 116.1-VDE-A2	A 2	11 - 23	10	9.5	108
GN 116.1-VDE-A3	A 3	19 - 31	12	-	109
GN 116.1-VDE-A4	A 4	27 - 39	12	20	109
GN 116.1-VDE-A5	A 5	34 - 46	12	15	100
GN 116.1-VK7-A1	A 1	4 - 16	6	9.5	107
GN 116.1-VK7-A2	A 2	11 - 23	10	9.5	105
GN 116.1-VK7-A3	A 3	19 - 31	12	-	105
GN 116.1-VK7-A4	A 4	27 - 39	12	20	106
GN 116.1-VK7-A5	A 5	34 - 46	12	15	107
GN 116.1-VK8-A1	A 1	4 - 16	6	9.5	107
GN 116.1-VK8-A2	A 2	11 - 23	10	9.5	106
GN 116.1-VK8-A3	A 3	19 - 31	12	-	105
GN 116.1-VK8-A4	A 4	27 - 39	12	20	105
GN 116.1-VK8-A5	A 5	34 - 46	12	15	106

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип RG: Эксплуатация с ручкой с накаткой

Тип VK7: Эксплуатация с квадратным шпинделем A/F7

Тип VK8: Эксплуатация с квадратным шпинделем A/F8

Тип DK: Эксплуатация с треугольным шпинделем (DK7)

Тип SK6: Эксплуатация с шестигранником A/F6

Тип VDE: Эксплуатация с двойной бородкой

Корпус

Цинк, литьё под давлением

черного цвета, с пластиковым покрытием

чёрный цвет, RAL 9005, текстурированная отделка

другие детали

Сталь

гальванически оцинкована с голубой пассивацией

Ручка с накаткой (тип RG)

Пластик (полиамид PA)

Ручка черного цвета, матовая

Крышка, светло-серая, матовая

Информация

Отличительной особенностью поворотных зажимных замков GN 116.1 является их широкий диапазон захвата в 12 мм с 5 ключами от А1 до А5, охватывающих диапазон захвата от 4 до 46 мм с широким наложением. Такая конфигурация обеспечивает более обширный ход закрывания внутри отдельных замковых зазоров, например, из-за уплотнений.

С допустимым моментом затяжки в 2 Нм для зажимного винта, ключ создает равнодействующую силу ок. 300 Нм на ключе.

Техническая информация

Список типов замков

Характеристики пластика

Аксессуары

Ключи GN 119.2

Инструкции по сборке и монтажу

При повороте замки по часовой стрелке ключ сначала повернется на 90° и, таким образом, переместится в положение закрытия.

При продолжении поворота резьба (M10) переместит ее в продольном направлении (макс. 12 мм) и, в результате, прижмет дверь к раме.

При открытии посредством поворота против часовой стрелки, ключ переместится назад и освободит дверь поворотом на 90°.

Нажимная пружина создает трение, необходимое для поворота на 90°.

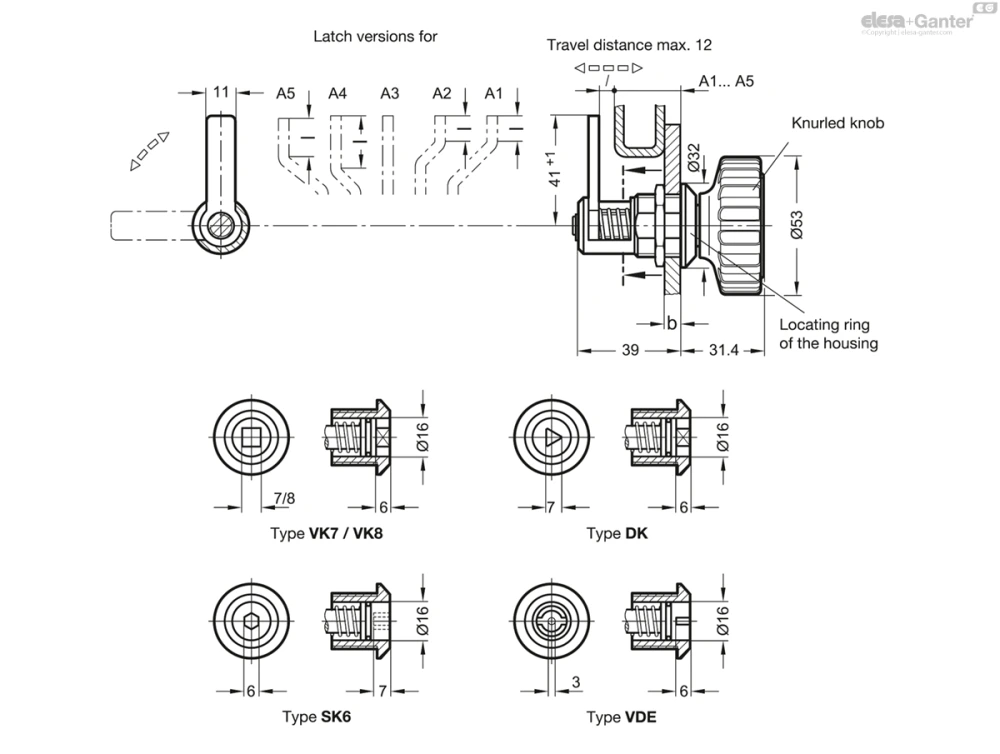

При монтаже в двери должно быть предусмотрено отверстие, как показано на схематическом чертеже.

Фиксатор проталкивается через просверленное отверстие с передней стороны, шестигранная гайка может быть установлена над ключом с задней стороны. Этап монтажа может быть осуществлен только в случае, если ключ находится в продольном направлении в конечном положении и приблизительно в середине диапазона вращения.
