Поворотные зажимные замки

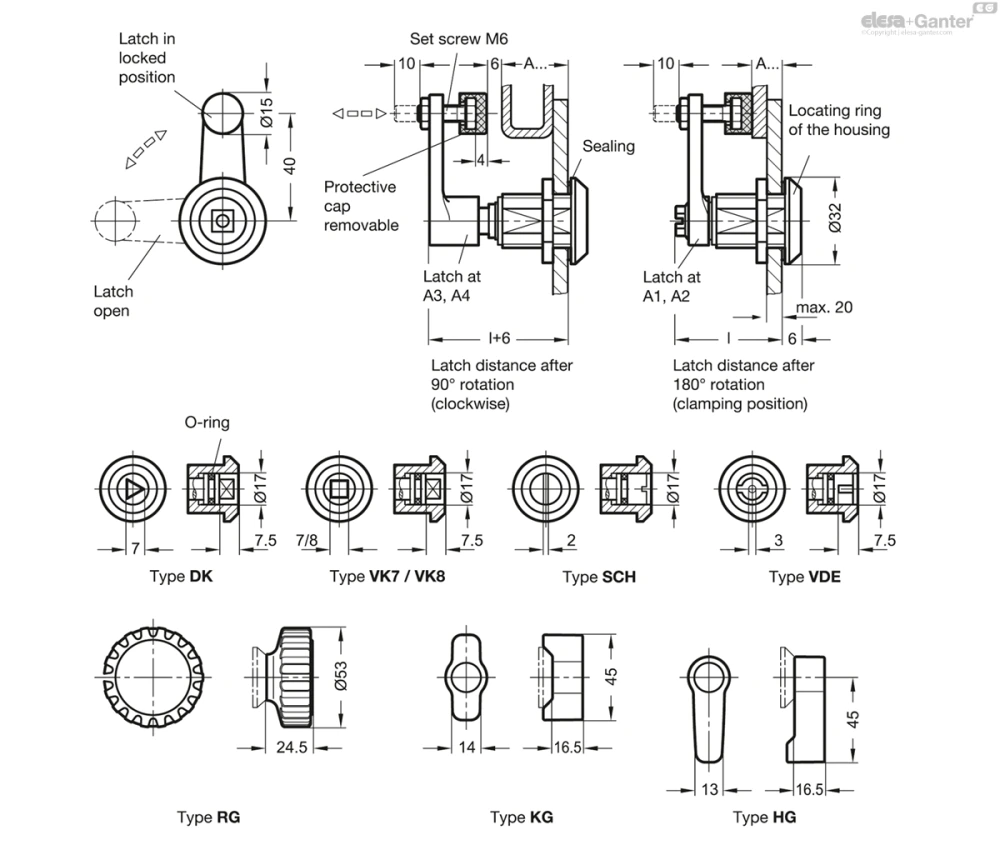

Поворотные зажимные замки GN 516.1 имеют закрывающий механизм, который передает вращательное движение рабочего элемента (ключа) в 90° поворот, а затем в 6-мм линейный ход.

Этот механизм предназначен для распространенных видов применений, например, для создания крепкой и вибростойкой блокировки в конечном положении (удерживающем положении) вместе с заглушкой.

10-мм регулировка в пределах блокировочных расстояний A1 ... A4 может быть получена с помощью установочного винта M6. Она последовательно охватывает диапазон захвата от 1 до 41 мм.

• Список типов замков

• Классы защиты IP

• Характеристики пластика

• Ключи GN 119.2

• Заглушки GN 120

• Открывающие ручки GN 120.1

1. Задвижка в исходном положении.

Первый поворот привода / ключа на 90° приведет к перемещению замки в обычное положение фиксации.

3. Следующий поворот привода на 90° приведет к подъему замки в линейном направлении на 6 мм с натяжением дверного полотна к раме или уплотнению.

макс. момент затяжки: 4.5 Нм

макс. осевая сила: 340 Н

макс. статическая нагрузка: 340 N

Для монтажа установите диаметр отверстия на двери, как показано на монтажном чертеже. После сборки поворотная зажимная задвижка выталкивается через диаметр отверстия с передней стороны. Затем шестигранная гайка может быть перемещена за задвижку с задней стороны и закреплена на месте с помощью болтов.

В серийном производстве диаметр монтажного отверстия наносится на дверное полотно путем пробивки или с применением лазера.

Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп  GN 123 для листового металла.

Диаметр установочного отверстия также может быть установлен путем сверления / фрезерования, как показано на схематических чертежах.
