Поворотные зажимные замки

Поворотные зажимные замки GN 516 имеют закрывающий механизм, который передает вращательное движение рабочего элемента (ключа) в 90° поворот, а затем в 6-мм линейный ход.

Bu mekanizma, elastik bir elemanla (kapı / gövde contası) bağlantılı olarak son konumda (tutma konumu) sıkı ve titreşime karşı dayanıklı bir kilitleme yapmak gibi yaygın uygulamalar için tasarlanmıştır.

22 защелки с разными рукоятками охватывают расстояния блокировки (зоны удерживания) от 17 до 63 мм. Если измеренное удерживающее положение находится между двумя блокировочными расстояниями A, необходимо выбрать последующее меньшее значение.

Поворотные зажимные замки GN 516 поставляются с закрытой задвижкой.

• Список типов замков

• Классы защиты IP

• Характеристики пластика

• Ключи GN 119.2

• Заглушки GN 120

• Открывающие ручки GN 120.1

1. Задвижка в исходном положении.

Первый поворот привода / ключа на 90° приведет к перемещению замки в обычное положение фиксации.

3. Следующий поворот привода на 90° приведет к подъему замки в линейном направлении на 6 мм с натяжением дверного полотна к раме или уплотнению.

макс. момент затяжки: 4.5 Нм

макс. осевая сила: 340 Н

макс. статическая нагрузка: 340 N

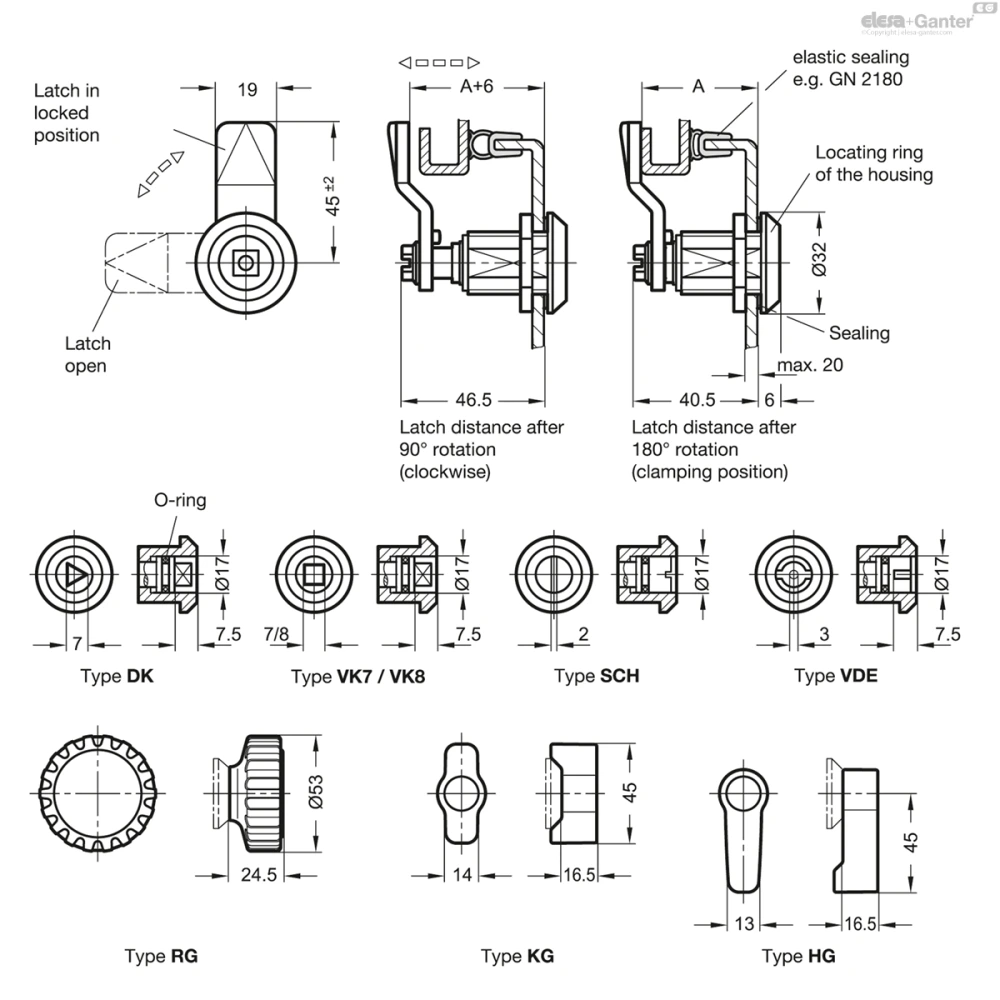

Для монтажа установите диаметр отверстия на двери, как показано на монтажном чертеже. После сборки поворотная зажимная задвижка выталкивается через диаметр отверстия с передней стороны. Затем шестигранная гайка может быть перемещена за задвижку с задней стороны и закреплена на месте с помощью болтов.

В серийном производстве диаметр монтажного отверстия наносится на дверное полотно путем пробивки или с применением лазера.

Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп  GN 123 для листового металла.

Диаметр установочного отверстия также может быть установлен путем сверления / фрезерования, как показано на схематических чертежах.
