Серия GN 115-WOE-L
GN 115-WOE-L-ZD-PC
Замки
Цинковое литьё под давлением / нержавеющая сталь, с элементами управления, запираемый
Стопорное кольцо, порошковое покрытие
Исполнения серии GN 115-WOE-L
GN 115-WOE-L-NI
Замки
Цинковое литьё под давлением / нержавеющая сталь, с элементами управления, запираемый
GN 115-WOE-L-ZD-CP
Замки
Цинковое литьё под давлением / нержавеющая сталь, с элементами управления, запираемый
GN 115-WOE-L-ZD-PC
Замки
Цинковое литьё под давлением / нержавеющая сталь, с элементами управления, запираемый
Изображения

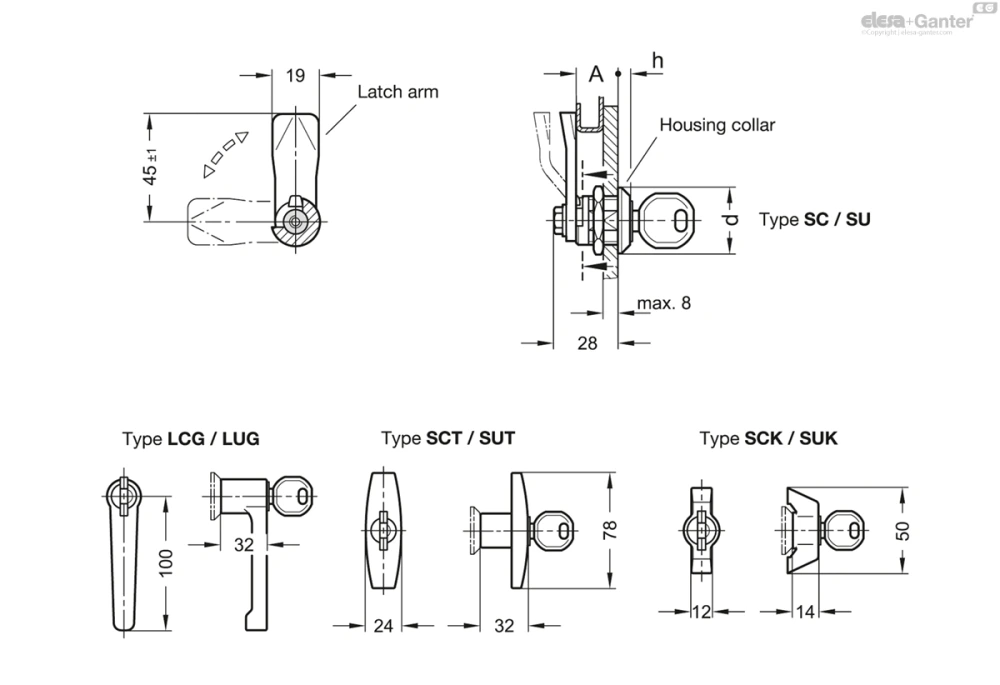

Схемы
GN 115-WOE-L-ZD-PC
Таблица моделей — Замки
Характеристики
Вариант исполнения из цинка, литьё под давлением
Типы
- Тип SC: с ключом (одинаковый замок)
- Тип SU: с ключом (уникальный замок)
- Тип SCK: с лепестковой поворотной ручкой (одинаковый замок)
- Тип SUK: с лепестковой поворотной ручкой (уникальный замок)
- Тип SCT: с Т-образной ручкой (одинаковый замок)
- Тип SUT: с Т-образной ручкой (уникальный замок)
- Тип LCG: с ручкой рычажного типа (только в SW) (одинаковый замок)
- Тип LUG: с ручкой рычажного типа (только в SW) (уникальный замок)
Корпус замка
Цинк, литьё под давлением
- Стопорное кольцо, хромирование
- Стопорное кольцо, порошковое покрытие
черный цвет, RAL 9005, текстурированная отделка SW
Элементы управления
- Тип SCK / SUB / SCT / SUT
Пластик (полиамид PA)
Чёрный цвет, матовая отделка
- Тип LCG / LUG
Цинк, литьё под давлением
С пластиковым покрытием
чёрный цвет, RAL 9005, текстурированная отделка
Ключ
Нейзильбер с пластиковой ручкой
Другие компоненты
Оцинкованная сталь, с голубой пассивацией
Класс защиты IP 65
Тип SCK / SUK / SCT / SUT / LCG / LUG
Вариант исполнения из нержавеющей стали
Типы
- Тип SC: с ключом (одинаковый замок)
- Тип SCKN: с лепестковой поворотной ручкой (одинаковый замок)
- Тип SCTN: с Т-образной ручкой (одинаковый замок)
Корпус замка NI
- Тип SC
Нержавеющая сталь AISI 303
- Тип SCKN, SCTN
Нержавеющая сталь AISI 316
Рычаг замка
Нержавеющая сталь AISI 304
Ключ
Нейзильбер с пластиковой ручкой
Элементы управления (тип SCKN, SCTN)
Нержавеющая сталь AISI 316
Другие компоненты
- Тип SC
Нержавеющая сталь AISI 304
- Тип SCKN, SCTN
Нержавеющая сталь AISI 316
Класс защиты IP 65 (тип SCKN, SCTN)
Информация
Запираемые замки GN 115-WOE-L закрываются поворотом, ограниченным 90°, который перемещает рычаг замка в заблокированное положение за дверную раму. Скосы рычага замка облегчают закрывание двери. Благодаря использованию нержавеющей стали замки идеально подходят для использования в коррозионных средах.
Доступны замки с разным расстоянием до рычага замка А: от 4 до 50 мм (для исполнения из цинка, литьё под давлением) и от 6 до 50 мм (для исполнения из нержавеющей стали).
Замки поставляются с 2 ключами и со свободно закрытым рычагом замка. Ключ вынимается в обоих конечных положениях. Замок стандартный, поэтому любой замок можно открыть одним и тем же ключом.
Типы со стандартным замком позволяют открывать все замки одним и тем же ключом. Доступно более 200 вариантов разных типов с различным запирающим устройством, для каждой модели ключ пронумерован.
Аксессуары
По запросу
- Рычаг замка в A4 (вариант исполнения из нержавеющей стали)
- Запирающее устройство с разными комбинациями (вариант исполнения из нержавеющей стали)
Техническая информация
Инструкции по сборке и монтажу
Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.
Будучи установленным, замок проталкивается через проделанное отверстие насквозь. С обратной стороны надевается и прикручивается шестигранная гайка.
При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.
Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.
Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп для листового металла.GN 123 для листового металла.
