Серия BOCK
BOCK
Эксцентриковые замки с ключом
Эксцентрик: сталь, нержавеющая сталь
Эксцентриковые замки с ключом
Изображения
Схемы
BOCK

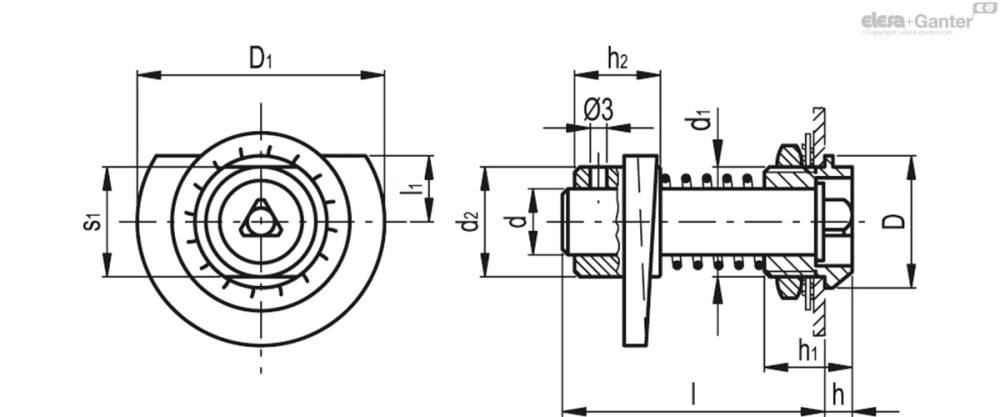

Таблица моделей — Эксцентриковые замки с ключом
BOCK
| Артикул | Описание | D | d1 | D1 |
|
l1 | h | h1 | h2 | d | d2 | s1 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6211 | BOCK.25-46-D | 24 | M20x1.5 | 45 | 46 | 12 | 6 | 17.5 | 15 | 12 | 20 | 20 | 145 | |
| 6212 | BOCK.25-46-S | 24 | M20x1.5 | 45 | 46 | 12 | 6 | 17.5 | 15 | 12 | 20 | 20 | 142 | |
| 6221 | BOCK.25-54-D | 24 | M20x1.5 | 45 | 54 | 12 | 6 | 17.5 | 15 | 12 | 20 | 20 | 153 | |
| 6222 | BOCK.25-54-S | 24 | M20x1.5 | 45 | 54 | 12 | 6 | 17.5 | 15 | 12 | 20 | 20 | 150 | |
| 6231 | BOCK.25-64-D | 24 | M20x1.5 | 45 | 64 | 12 | 6 | 17.5 | 15 | 12 | 20 | 20 | 163 | |
| 6232 | BOCK.25-64-S | 24 | M20x1.5 | 45 | 64 | 12 | 6 | 17.5 | 15 | 12 | 20 | 20 | 160 |
BOCK-SST
| Артикул | Описание | D | d1 | D1 |
|
l1 | h | h1 | h2 | d | d2 | s1 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6215 | BOCK.25-46-D-SST | 24 | M20x1.5 | 45 | 46 | 12 | 6 | 17.5 | 15 | 12 | 20 | 20 | 141 | |
| 6216 | BOCK.25-46-S-SST | 24 | M20x1.5 | 45 | 46 | 12 | 6 | 17.5 | 15 | 12 | 20 | 20 | 141 | |
| 6225 | BOCK.25-54-D-SST | 24 | M20x1.5 | 45 | 54 | 12 | 6 | 17.5 | 15 | 12 | 20 | 20 | 148 | |
| 6226 | BOCK.25-54-S-SST | 24 | M20x1.5 | 45 | 54 | 12 | 6 | 17.5 | 15 | 12 | 20 | 20 | 148 |
Основные характеристики
Стандартные исполнения
- BOCK:
- шток из никелированной стали с торцом, обточенным под треугольный ключ;
- направляющая втулка и зажимная гайка (гаечный ключ 24) из никелированной латуни;
- Плоская пружинная шайба из оцинкованной стали DIN 6798;
- спиральный кулачок замка из спечённой и выпаренной стали с отверстием для штифтового соединения;
- пружинный установочный штифт Ø 3 × 20 мм из стали с чёрной оксидной плёнкой AISI 303;
- замковая пружина для компенсации толщины двери из оцинкованной стали;
- Ключ из технополимера на основе полиамида (ПА), чёрный цвет, матовая отделка.

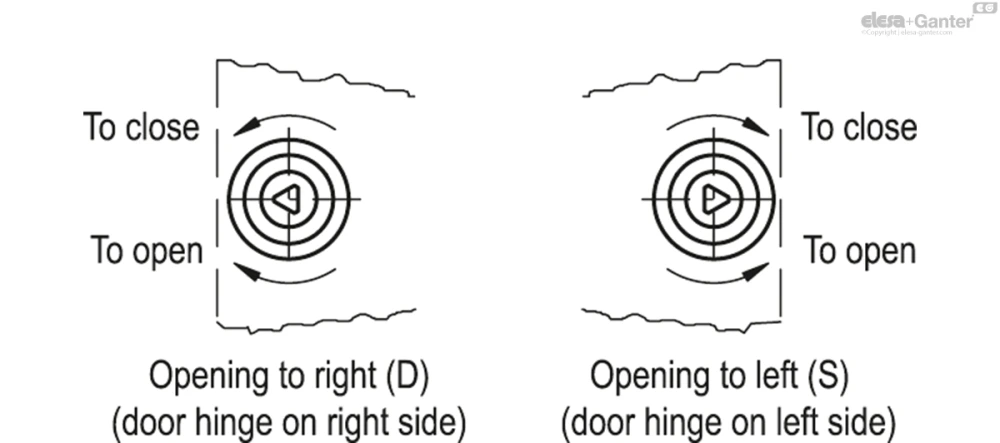

- открывание в правую (D) или левую сторону (S).
- BOCK-SST:
- шток с торцом, обточенным под треугольный ключ, направляющая втулка, контргайка (ключ 24), плоская пружинная шайба DIN 6798 из нержавеющей стали AISI 303;
- спиральный кулачок замка из спечённой нержавеющей стали AISI 316 L с отверстием для штифтового соединения;
- пружинный установочный штифт Ø 3 × 20 мм из нержавеющей стали AISI 303;
- замковая пружина для компенсации толщины двери из нержавеющей стали AISI 302;
- Ключ из технополимера на основе полиамида (ПА), чёрный цвет, матовая отделка.
- открывание в правую (D) или левую сторону (S).
Общая информация
Инструкции по монтажу
- Выберите длину штока (l) задвижки в соответствии со следующим условием L ≥ S + B + 15 мм (S – толщина двери, b – толщина выступа).
- Просверлите отверстие в двери по прилагаемому шаблону.
- Просверлите отверстие в штоке для штифтового соединения на расстоянии "f":
- Установите шток в отверстие на двери и соберите другие компоненты.
Замки BOCK. поставляются в разобранном виде.
