Серия CQ.
CQ.
Замки с ключами
Цинковый сплав
Замки с ключами
Изображения

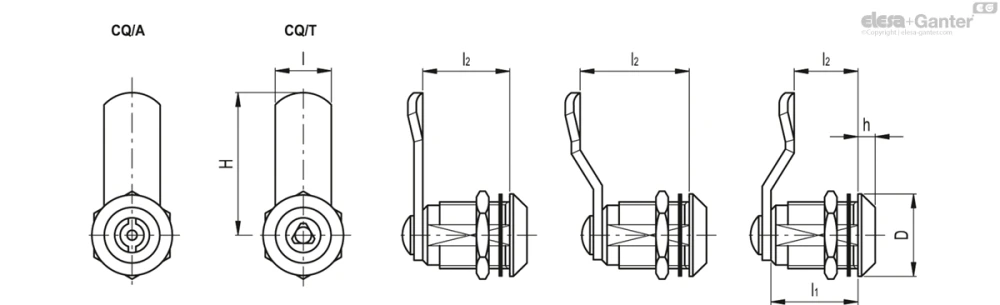

Схемы
CQ.
Таблица моделей — Замки с ключами
CQ/A
| Артикул | Описание |
|
|
|
l1 |
|
h |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 421301 | CQ/A-M19x1-36-20 | 22 | 35.5 | 16 | 20 | 20 | 4 | 67 | |
| 421303 | CQ/A-M19x1-36-25 | 22 | 35.5 | 16 | 20 | 25 | 4 | 68 | |
| 421305 | CQ/A-M19x1-36-30 | 22 | 35.5 | 16 | 20 | 30 | 4 | 73 | |
| 421307 | CQ/A-M19x1-36-35 | 22 | 35.5 | 16 | 20 | 35 | 4 | 74 | |
| 421313 | CQ/A-M22x1.5-45-16 | 28 | 45 | 20 | 20 | 16 | 4 | 94 | |
| 421315 | CQ/A-M22x1.5-45-18 | 28 | 45 | 20 | 20 | 18 | 4 | 94 | |
| 421311 | CQ/A-M22x1.5-45-20 | 28 | 45 | 20 | 20 | 20 | 4 | 94 | |
| 421317 | CQ/A-M22x1.5-45-24 | 28 | 45 | 20 | 20 | 24 | 4 | 94 | |
| 421319 | CQ/A-M22x1.5-45-28 | 28 | 45 | 20 | 20 | 28 | 4 | 99 | |
| 421321 | CQ/A-M22x1.5-45-30 | 28 | 45 | 20 | 20 | 30 | 4 | 101 | |
| 421323 | CQ/A-M22x1.5-45-32 | 28 | 45 | 20 | 20 | 32 | 4 | 101 |
CQ/T
| Артикул | Описание |
|
|
|
l1 |
|
h |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 421341 | CQ/T-M19x1-36-20 | 22 | 35.5 | 16 | 20 | 20 | 4 | 63 | |
| 421343 | CQ/T-M19x1-36-25 | 22 | 35.5 | 16 | 20 | 25 | 4 | 71 | |
| 421345 | CQ/T-M19x1-36-30 | 22 | 35.5 | 16 | 20 | 30 | 4 | 68 | |
| 421347 | CQ/T-M19x1-36-35 | 22 | 35.5 | 16 | 20 | 35 | 4 | 67 | |
| 421353 | CQ/T-M22x1.5-45-16 | 28 | 45 | 20 | 20 | 16 | 4 | 93 | |
| 421355 | CQ/T-M22x1.5-45-18 | 28 | 45 | 20 | 20 | 18 | 4 | 89 | |
| 421351 | CQ/T-M22x1.5-45-20 | 28 | 45 | 20 | 20 | 20 | 4 | 97 | |
| 421357 | CQ/T-M22x1.5-45-24 | 28 | 45 | 20 | 20 | 24 | 4 | 97 | |
| 421359 | CQ/T-M22x1.5-45-28 | 28 | 45 | 20 | 20 | 28 | 4 | 98 | |
| 421361 | CQ/T-M22x1.5-45-30 | 28 | 45 | 20 | 20 | 30 | 4 | 96 | |
| 421363 | CQ/T-M22x1.5-45-32 | 28 | 45 | 20 | 20 | 32 | 4 | 91 |
Основные характеристики
Втулка и шток
Никелированный цинковый сплав.
Гайка
Втулка с резьбой M19 × 1 – латунь.
Втулка с резьбой M22 × 1,5 – оцинкованный цинковый сплав.
Профильный запирающий рычаг
Оцинкованная сталь.
Втулка с резьбой M19 × 1, толщина 2,5 мм.
Втулка с резьбой M22 × 1,5, толщина 3 мм.
Пружинная шайба
Оцинкованная сталь.
Уплотнительное кольцо
Втулка с резьбой M19 × 1 – ПВХ.
Втулка с резьбой M22 × 1,5 – бутадиен-стирольный каучук.
Винт
M5 × 8 из оцинкованной стали.
Ключ
Технополимер на основе полиамида (PA).
Угол поворота
90°.
Защита IP
Класс защиты IP65 в соответствии с таблицей EN 60529
Стандартные исполнения:
- CQ/A: углубление с двумя выступами для ключа.
- CQ/T: треугольное углубление для ключа.
Другие исполнения
Специальные исполнения и аксессуары
- Запирающие рычаги других размеров.
- Замки и ключи, поставляемые отдельно.

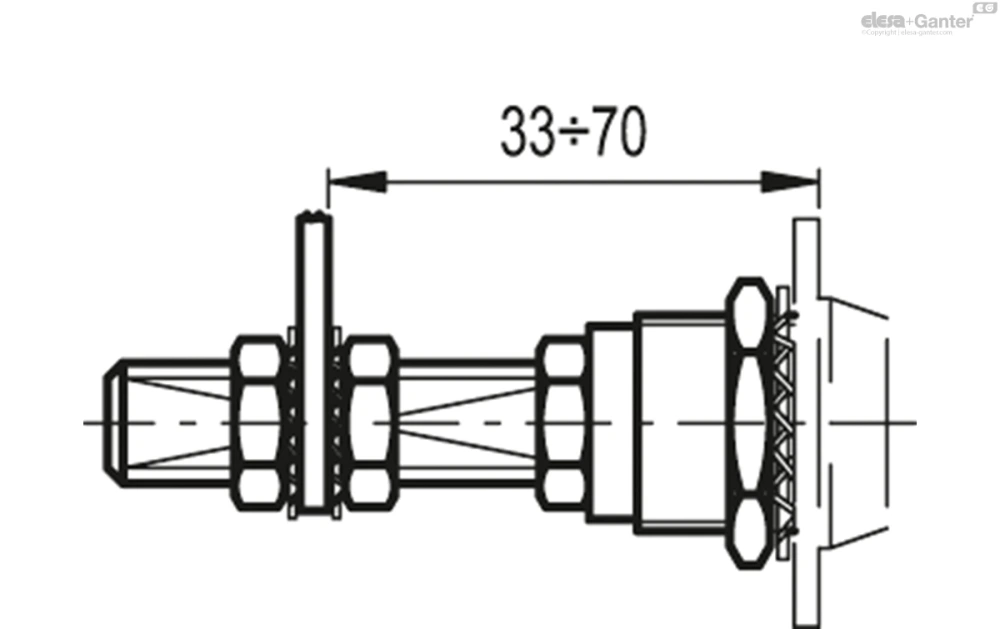

- Латунный удлинитель с резьбой установки рычага на увеличенном расстоянии (код 421137 C.PQ M5/58).
