Серия CKE.

CKE.

Блокируемый шпингалет

Технополимер

Таблица (PDF)

CKE.

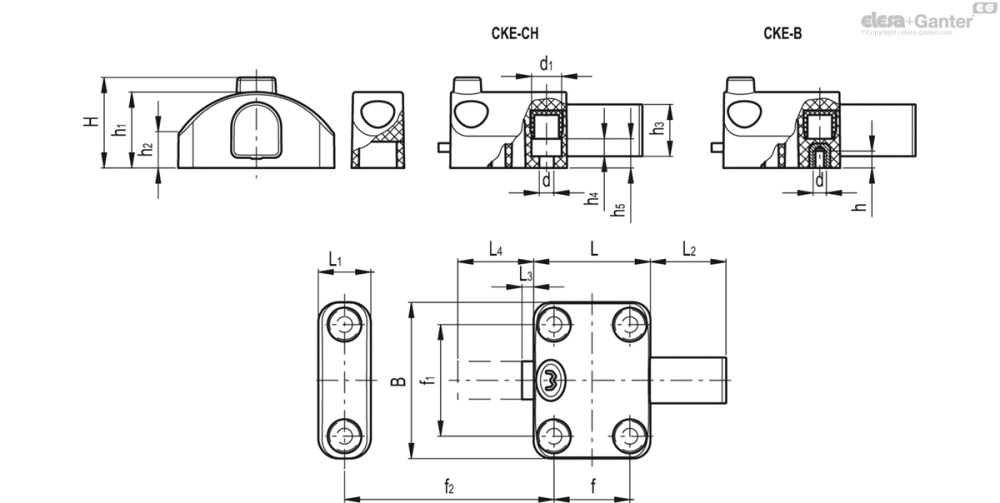

Таблица моделей — Блокируемый шпингалет

CKE.40 CH

Артикул	Описание	H	A	d	d₁	L	L₁	L₂	L₃	L₄	f	f₁	f₂	h₁	h₂	h₃	h₄	h₅	Вес (г)	В корзину
7901	CKE.40 CH-5	31	53.5	5.5	10	40	18	26	4	30	26	38	31-42	26	12	17.5	6	10	83

CKE.40 B

Артикул	Описание	H	A	d	h	L	L₁	L₂	L₃	L₄	f	f₁	f₂	h₁	h₂	h₃	Вес (г)	В корзину
7905	CKE.40 B-M5	31	53.5	M5	6	40	18	26	4	30	26	38	31-42	26	12	17.5	92

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, с профильным пазом, защищённым от несанкционированного вмешательства, чёрный цвет, матовая отделка.

Запорная планка

Нержавеющая сталь AISI 304 с кнопкой из технополимера. Торцевая сторона в красном цвете.

Стандартные исполнения

CKE.40 CH: сквозные отверстия для винтов с цилиндрической головкой М5.
CKE.40 B: латунные вставки, резьбовые глухие отверстия.

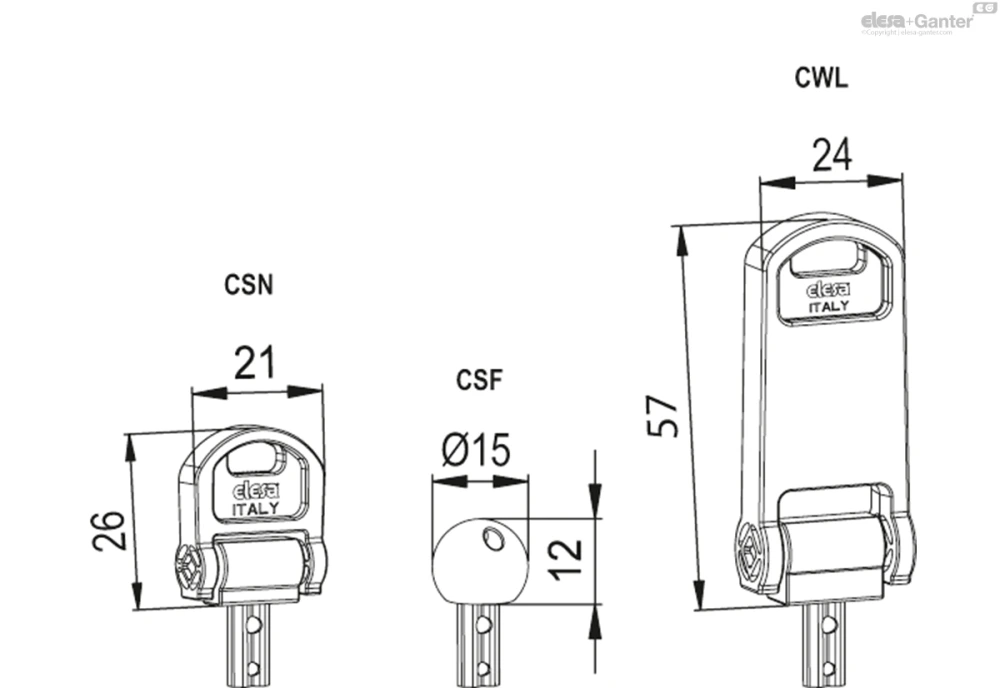

Защитный ключ (заказывается отдельно)

CSN: складной ключ из технополимера на основе полиацеталя (POM), красный цвет, вставка из нержавеющей стали для защиты от несанкционированного вмешательства.

CSF: шаровидный ключ из технополимера на основе полиамида (PA), красный цвет, вставка из нержавеющей стали для защиты от несанкционированного вмешательства.

CWL: увеличенный складной ключ из технополимера на основе полиацеталя (POM), красный цвет, вставка из нержавеющей стали.

Инструкции по использованию

Функционирование защитного устройства

Двери с установленным стопорным болтом CKE. могут быть открыты только уполномоченными людьми, обеспеченными соответствующим ключом с защитой от несанкционированного вмешательства.

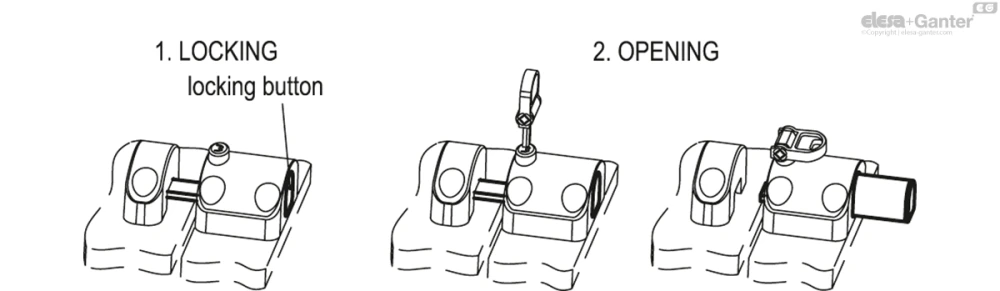

Блокировка: нажимайте кнопку шпингалета, пока конец красного цвета полностью не исчезнет и устройство не защёлкнется. Ключ не должен быть вставленным при закрытии шпингалета.
Открытие: вставьте ключ (не поворачивая его) и нажмите на него до щелчка.
