Серия GN 115-WOE-L

GN 115-WOE-L-NI

Замки

Цинковое литьё под давлением / нержавеющая сталь, с элементами управления, запираемый

Нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 115-WOE-L

GN 115-WOE-L-NI

GN 115-WOE-L-NI

Замки

Цинковое литьё под давлением / нержавеющая сталь, с элементами управления, запираемый
GN 115-WOE-L-ZD-CP

GN 115-WOE-L-ZD-CP

Замки

Цинковое литьё под давлением / нержавеющая сталь, с элементами управления, запираемый
GN 115-WOE-L-ZD-PC

GN 115-WOE-L-ZD-PC

Замки

Цинковое литьё под давлением / нержавеющая сталь, с элементами управления, запираемый

Изображения

GN 115-WOE-L-NI — Замки GN 115-WOE-L-NI — Замки GN 115-WOE-L-NI — Замки

Схемы

Схема GN 115-WOE-L-NI

GN 115-WOE-L-NI

Таблица моделей — Замки

Артикул
В корзину
GN 115-SC-6-NI 6 28 4 100
GN 115-SC-10-NI 10 28 4 100
GN 115-SC-14-NI 14 28 4 100
GN 115-SC-18-NI 18 28 4 99
GN 115-SC-20-NI 20 28 4 100
GN 115-SC-22-NI 22 28 4 100
GN 115-SC-24-NI 24 28 4 110
GN 115-SC-26-NI 26 28 4 102
GN 115-SC-28-NI 28 28 4 104
GN 115-SC-30-NI 30 28 4 100
GN 115-SC-34-NI 34 28 4 100
GN 115-SC-38-NI 38 28 4 150
GN 115-SC-40-NI 40 28 4 104
GN 115-SC-50-NI 50 28 4 137
GN 115-SCKN-6-NI 6 32 6 171
GN 115-SCKN-10-NI 10 32 6 169
GN 115-SCKN-14-NI 14 32 6 167
GN 115-SCKN-18-NI 18 32 6 167
GN 115-SCKN-20-NI 20 32 6 167
GN 115-SCKN-22-NI 22 32 6 167
GN 115-SCKN-24-NI 24 32 6 162
GN 115-SCKN-26-NI 26 32 6 168
GN 115-SCKN-28-NI 28 32 6 170
GN 115-SCKN-30-NI 30 32 6 162
GN 115-SCKN-34-NI 34 32 6 173
GN 115-SCKN-38-NI 38 32 6 176
GN 115-SCKN-40-NI 40 32 6 172
GN 115-SCKN-50-NI 50 32 6 203
GN 115-SCTN-6-NI 6 32 6 271
GN 115-SCTN-10-NI 10 32 6 269
GN 115-SCTN-14-NI 14 32 6 267
GN 115-SCTN-18-NI 18 32 6 267
GN 115-SCTN-20-NI 20 32 6 267
GN 115-SCTN-22-NI 22 32 6 267
GN 115-SCTN-24-NI 24 32 6 262
GN 115-SCTN-26-NI 26 32 6 268
GN 115-SCTN-28-NI 28 32 6 270
GN 115-SCTN-30-NI 30 32 6 262
GN 115-SCTN-34-NI 34 32 6 273
GN 115-SCTN-38-NI 38 32 6 276
GN 115-SCTN-40-NI 40 32 6 272
GN 115-SCTN-50-NI 50 32 6 303
3D-модель Технические данные (PDF)

Характеристики

Вариант исполнения из цинка, литьё под давлением

Типы

  • Тип SC: с ключом (одинаковый замок)
  • Тип SU: с ключом (уникальный замок)
  • Тип SCK: с лепестковой поворотной ручкой (одинаковый замок)
  • Тип SUK: с лепестковой поворотной ручкой (уникальный замок)
  • Тип SCT: с Т-образной ручкой (одинаковый замок)
  • Тип SUT: с Т-образной ручкой (уникальный замок)
  • Тип LCG: с ручкой рычажного типа (только в SW) (одинаковый замок)
  • Тип LUG: с ручкой рычажного типа (только в SW) (уникальный замок)

Корпус замка

Цинк, литьё под давлением

  • Стопорное кольцо, хромирование
  • Стопорное кольцо, порошковое покрытие

черный цвет, RAL 9005, текстурированная отделка SW

Элементы управления

  • Тип SCK / SUB / SCT / SUT

Пластик (полиамид PA)

Чёрный цвет, матовая отделка

  • Тип LCG / LUG

Цинк, литьё под давлением

С пластиковым покрытием

чёрный цвет, RAL 9005, текстурированная отделка

Ключ

Нейзильбер с пластиковой ручкой

Другие компоненты

Оцинкованная сталь, с голубой пассивацией

Класс защиты IP 65

Тип SCK / SUK / SCT / SUT / LCG / LUG

Вариант исполнения из нержавеющей стали

Типы

  • Тип SC: с ключом (одинаковый замок)
  • Тип SCKN: с лепестковой поворотной ручкой (одинаковый замок)
  • Тип SCTN: с Т-образной ручкой (одинаковый замок)

Корпус замка NI

  • Тип SC

Нержавеющая сталь AISI 303

  • Тип SCKN, SCTN

Нержавеющая сталь AISI 316

Рычаг замка

Нержавеющая сталь AISI 304

Ключ

Нейзильбер с пластиковой ручкой

Элементы управления (тип SCKN, SCTN)

Нержавеющая сталь AISI 316

Другие компоненты

  • Тип SC

Нержавеющая сталь AISI 304

  • Тип SCKN, SCTN

Нержавеющая сталь AISI 316

Класс защиты IP 65 (тип SCKN, SCTN)

Информация

Запираемые замки GN 115-WOE-L закрываются поворотом, ограниченным 90°, который перемещает рычаг замка в заблокированное положение за дверную раму. Скосы рычага замка облегчают закрывание двери. Благодаря использованию нержавеющей стали замки идеально подходят для использования в коррозионных средах.

Доступны замки с разным расстоянием до рычага замка А: от 4 до 50 мм (для исполнения из цинка, литьё под давлением) и от 6 до 50 мм (для исполнения из нержавеющей стали).

Замки поставляются с 2 ключами и со свободно закрытым рычагом замка. Ключ вынимается в обоих конечных положениях. Замок стандартный, поэтому любой замок можно открыть одним и тем же ключом.

Типы со стандартным замком позволяют открывать все замки одним и тем же ключом. Доступно более 200 вариантов разных типов с различным запирающим устройством, для каждой модели ключ пронумерован.

Аксессуары

  • Заглушки GN 120 (вариант исполнения из нержавеющей стали)
  • Открывающие ручки GN 120.1 (вариант исполнения из нержавеющей стали)
  • Защитные направляющие пластины GN 120.2
  • Пробойники для листового металла GN 123

По запросу

  • Рычаг замка в A4 (вариант исполнения из нержавеющей стали)
  • Запирающее устройство с разными комбинациями (вариант исполнения из нержавеющей стали)

Техническая информация

Инструкции по сборке и монтажу

Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.

Будучи установленным, замок проталкивается через проделанное отверстие насквозь. С обратной стороны надевается и прикручивается шестигранная гайка.

При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.

Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.

Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп для листового металла.GN 123 для листового металла.

MD515_MT-38929-0_RU

Вопрос о продукции

Спросите о серии GN 115-WOE-L-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BOCK — Эксцентриковые замки с ключом

BOCK

Эксцентриковые замки с ключом

Эксцентрик: сталь, нержавеющая сталь

Эксцентриковые замки с ключом
CAR-M — Рычажные механизмы управления

CAR-M

Рычажные механизмы управления

для замков CLT, сталь

Корпус из цинкового сплава
CAR-TP — Рычажные механизмы управления

CAR-TP

Рычажные механизмы управления

для замков CLT, сталь

Корпус из технополимера
CKE. — Блокируемый шпингалет

CKE.

Блокируемый шпингалет

Технополимер

Блокируемый шпингалет
CLC. — Замки для шкафов

CLC.

Замки для шкафов

с ручкой для управления штоком, технополимер и цинковый сплав

Замки для шкафов
CLT. — Замки для шкафов

CLT.

Замки для шкафов

с ручкой для управления штоком, технополимер

Замки для шкафов
CQ. — Замки с ключами

CQ.

Замки с ключами

Цинковый сплав

Замки с ключами
CQ.SST — Замки с ключами

CQ.SST

Замки с ключами

Нержавеющая сталь

Замки с ключами

Артикул модели

GN 115-WOE-L-NI — Замки

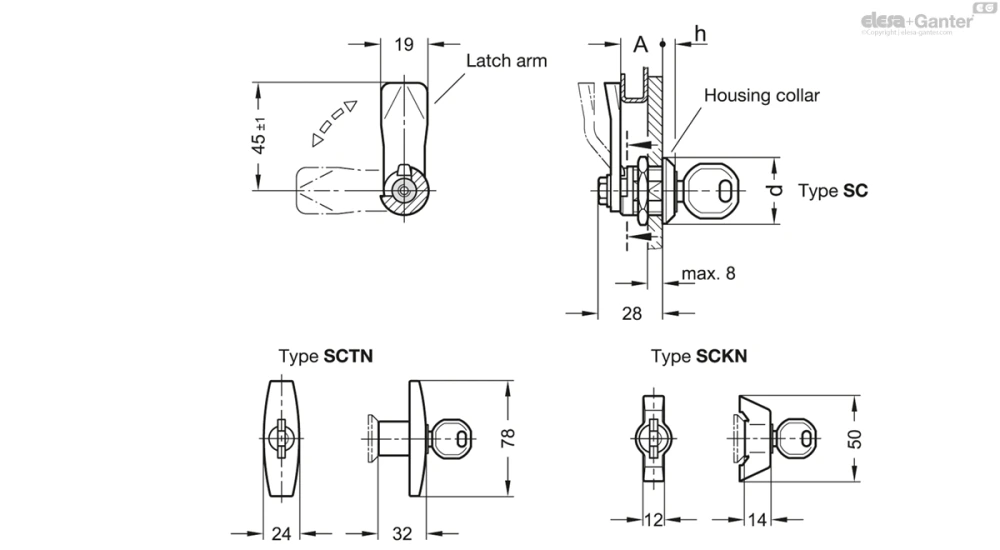

Чертёж GN 115-WOE-L-NI
