Серия GN 115-WOE-L

GN 115-WOE-L-ZD-CP

Замки

Цинковое литьё под давлением / нержавеющая сталь, с элементами управления, запираемый

Стопорное кольцо, хромирование

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 115-WOE-L

GN 115-WOE-L-NI

GN 115-WOE-L-NI

Замки

Цинковое литьё под давлением / нержавеющая сталь, с элементами управления, запираемый
GN 115-WOE-L-ZD-CP

GN 115-WOE-L-ZD-CP

Замки

Цинковое литьё под давлением / нержавеющая сталь, с элементами управления, запираемый
GN 115-WOE-L-ZD-PC

GN 115-WOE-L-ZD-PC

Замки

Цинковое литьё под давлением / нержавеющая сталь, с элементами управления, запираемый

Изображения

GN 115-WOE-L-ZD-CP — Замки GN 115-WOE-L-ZD-CP — Замки GN 115-WOE-L-ZD-CP — Замки GN 115-WOE-L-ZD-CP — Замки GN 115-WOE-L-ZD-CP — Замки GN 115-WOE-L-ZD-CP — Замки

Схемы

Схема GN 115-WOE-L-ZD-CP

GN 115-WOE-L-ZD-CP

Таблица моделей — Замки

Артикул
В корзину
GN 115-SC-4 4 28 4 102
GN 115-SC-8 8 28 4 100
GN 115-SC-13 13 28 4 100
GN 115-SC-16 16 28 4 100
GN 115-SC-20 20 28 4 100
GN 115-SC-24 24 28 4 100
GN 115-SC-28 28 28 4 100
GN 115-SC-32 32 28 4 100
GN 115-SC-36 36 28 4 100
GN 115-SC-40 40 28 4 100
GN 115-SC-45 45 28 4 100
GN 115-SC-6 6 28 4 100
GN 115-SC-10 10 28 4 100
GN 115-SC-14 14 28 4 100
GN 115-SC-18 18 28 4 80
GN 115-SC-22 22 28 4 100
GN 115-SC-26 26 28 4 100
GN 115-SC-30 30 28 4 100
GN 115-SC-34 34 28 4 100
GN 115-SC-38 38 28 4 100
GN 115-SC-42 42 28 4 100
GN 115-SC-50 50 28 4 100
GN 115-SU-4 4 28 4 90
GN 115-SU-8 8 28 4 100
GN 115-SU-13 13 28 4 100
GN 115-SU-16 16 28 4 100
GN 115-SU-20 20 28 4 100
GN 115-SU-24 24 28 4 100
GN 115-SU-28 28 28 4 100
GN 115-SU-32 32 28 4 100
GN 115-SU-36 36 28 4 100
GN 115-SU-40 40 28 4 100
GN 115-SU-45 45 28 4 100
GN 115-SU-6 6 28 4 100
GN 115-SU-10 10 28 4 100
GN 115-SU-14 14 28 4 100
GN 115-SU-18 18 28 4 80
GN 115-SU-22 22 28 4 100
GN 115-SU-26 26 28 4 100
GN 115-SU-30 30 28 4 100
GN 115-SU-34 34 28 4 100
GN 115-SU-38 38 28 4 100
GN 115-SU-42 42 28 4 100
GN 115-SU-50 50 28 4 100
GN 115-SCK-4 4 32 6 120
GN 115-SCK-8 8 32 6 130
GN 115-SCK-13 13 32 6 128
GN 115-SCK-16 16 32 6 120
GN 115-SCK-20 20 32 6 130
GN 115-SCK-24 24 32 6 130
GN 115-SCK-28 28 32 6 135
GN 115-SCK-32 32 32 6 140
GN 115-SCK-36 36 32 6 120
GN 115-SCK-40 40 32 6 135
GN 115-SCK-45 45 32 6 140
GN 115-SCK-6 6 32 6 130
GN 115-SCK-10 10 32 6 130
GN 115-SCK-14 14 32 6 110
GN 115-SCK-18 18 32 6 130
GN 115-SCK-22 22 32 6 130
GN 115-SCK-26 26 32 6 140
GN 115-SCK-30 30 32 6 130
GN 115-SCK-34 34 32 6 42
GN 115-SCK-38 38 32 6 120
GN 115-SCK-42 42 32 6 140
GN 115-SCK-50 50 32 6 140
GN 115-SUK-4 4 32 6 136
GN 115-SUK-8 8 32 6 134
GN 115-SUK-13 13 32 6 133
GN 115-SUK-16 16 32 6 126
GN 115-SUK-20 20 32 6 132
GN 115-SUK-24 24 32 6 132
GN 115-SUK-28 28 32 6 134
GN 115-SUK-32 32 32 6 136
GN 115-SUK-36 36 32 6 136
GN 115-SUK-40 40 32 6 144
GN 115-SUK-45 45 32 6 136
GN 115-SUK-6 6 32 6 133
GN 115-SUK-10 10 32 6 133
GN 115-SUK-14 14 32 6 133
GN 115-SUK-18 18 32 6 131
GN 115-SUK-22 22 32 6 132
GN 115-SUK-26 26 32 6 134
GN 115-SUK-30 30 32 6 135
GN 115-SUK-34 34 32 6 138
GN 115-SUK-38 38 32 6 141
GN 115-SUK-42 42 32 6 143
GN 115-SUK-50 50 32 6 148
GN 115-SCT-4 4 32 6 174
GN 115-SCT-8 8 32 6 172
GN 115-SCT-13 13 32 6 171
GN 115-SCT-16 16 32 6 164
GN 115-SCT-20 20 32 6 170
GN 115-SCT-24 24 32 6 170
GN 115-SCT-28 28 32 6 172
GN 115-SCT-32 32 32 6 174
GN 115-SCT-36 36 32 6 174
GN 115-SCT-40 40 32 6 182
GN 115-SCT-45 45 32 6 174
GN 115-SCT-6 6 32 6 171
GN 115-SCT-10 10 32 6 171
GN 115-SCT-14 14 32 6 171
GN 115-SCT-18 18 32 6 169
GN 115-SCT-22 22 32 6 170
GN 115-SCT-26 26 32 6 172
GN 115-SCT-30 30 32 6 173
GN 115-SCT-34 34 32 6 176
GN 115-SCT-38 38 32 6 179
GN 115-SCT-42 42 32 6 181
GN 115-SCT-50 50 32 6 186
GN 115-SUT-4 4 32 6 136
GN 115-SUT-8 8 32 6 134
GN 115-SUT-13 13 32 6 133
GN 115-SUT-16 16 32 6 126
GN 115-SUT-20 20 32 6 132
GN 115-SUT-24 24 32 6 132
GN 115-SUT-28 28 32 6 134
GN 115-SUT-32 32 32 6 136
GN 115-SUT-36 36 32 6 136
GN 115-SUT-40 40 32 6 144
GN 115-SUT-45 45 32 6 136
GN 115-SUT-6 6 32 6 133
GN 115-SUT-10 10 32 6 133
GN 115-SUT-14 14 32 6 133
GN 115-SUT-18 18 32 6 131
GN 115-SUT-22 22 32 6 132
GN 115-SUT-26 26 32 6 134
GN 115-SUT-30 30 32 6 135
GN 115-SUT-34 34 32 6 138
GN 115-SUT-38 38 32 6 141
GN 115-SUT-42 42 32 6 143
GN 115-SUT-50 50 32 6 148
3D-модель Технические данные (PDF)

Характеристики

Вариант исполнения из цинка, литьё под давлением

Типы

  • Тип SC: с ключом (одинаковый замок)
  • Тип SU: с ключом (уникальный замок)
  • Тип SCK: с лепестковой поворотной ручкой (одинаковый замок)
  • Тип SUK: с лепестковой поворотной ручкой (уникальный замок)
  • Тип SCT: с Т-образной ручкой (одинаковый замок)
  • Тип SUT: с Т-образной ручкой (уникальный замок)
  • Тип LCG: с ручкой рычажного типа (только в SW) (одинаковый замок)
  • Тип LUG: с ручкой рычажного типа (только в SW) (уникальный замок)

Корпус замка

Цинк, литьё под давлением

  • Стопорное кольцо, хромирование
  • Стопорное кольцо, порошковое покрытие

черный цвет, RAL 9005, текстурированная отделка SW

Элементы управления

  • Тип SCK / SUB / SCT / SUT

Пластик (полиамид PA)

Чёрный цвет, матовая отделка

  • Тип LCG / LUG

Цинк, литьё под давлением

С пластиковым покрытием

чёрный цвет, RAL 9005, текстурированная отделка

Ключ

Нейзильбер с пластиковой ручкой

Другие компоненты

Оцинкованная сталь, с голубой пассивацией

Класс защиты IP 65

Тип SCK / SUK / SCT / SUT / LCG / LUG

Вариант исполнения из нержавеющей стали

Типы

  • Тип SC: с ключом (одинаковый замок)
  • Тип SCKN: с лепестковой поворотной ручкой (одинаковый замок)
  • Тип SCTN: с Т-образной ручкой (одинаковый замок)

Корпус замка NI

  • Тип SC

Нержавеющая сталь AISI 303

  • Тип SCKN, SCTN

Нержавеющая сталь AISI 316

Рычаг замка

Нержавеющая сталь AISI 304

Ключ

Нейзильбер с пластиковой ручкой

Элементы управления (тип SCKN, SCTN)

Нержавеющая сталь AISI 316

Другие компоненты

  • Тип SC

Нержавеющая сталь AISI 304

  • Тип SCKN, SCTN

Нержавеющая сталь AISI 316

Класс защиты IP 65 (тип SCKN, SCTN)

Информация

Запираемые замки GN 115-WOE-L закрываются поворотом, ограниченным 90°, который перемещает рычаг замка в заблокированное положение за дверную раму. Скосы рычага замка облегчают закрывание двери. Благодаря использованию нержавеющей стали замки идеально подходят для использования в коррозионных средах.

Доступны замки с разным расстоянием до рычага замка А: от 4 до 50 мм (для исполнения из цинка, литьё под давлением) и от 6 до 50 мм (для исполнения из нержавеющей стали).

Замки поставляются с 2 ключами и со свободно закрытым рычагом замка. Ключ вынимается в обоих конечных положениях. Замок стандартный, поэтому любой замок можно открыть одним и тем же ключом.

Типы со стандартным замком позволяют открывать все замки одним и тем же ключом. Доступно более 200 вариантов разных типов с различным запирающим устройством, для каждой модели ключ пронумерован.

Аксессуары

  • Заглушки GN 120 (вариант исполнения из нержавеющей стали)
  • Открывающие ручки GN 120.1 (вариант исполнения из нержавеющей стали)
  • Защитные направляющие пластины GN 120.2
  • Пробойники для листового металла GN 123

По запросу

  • Рычаг замка в A4 (вариант исполнения из нержавеющей стали)
  • Запирающее устройство с разными комбинациями (вариант исполнения из нержавеющей стали)

Техническая информация

Инструкции по сборке и монтажу

Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.

Будучи установленным, замок проталкивается через проделанное отверстие насквозь. С обратной стороны надевается и прикручивается шестигранная гайка.

При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.

Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.

Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп для листового металла.GN 123 для листового металла.

MD515_MT-38929-0_RU

Вопрос о продукции

Спросите о серии GN 115-WOE-L-ZD-CP — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BOCK — Эксцентриковые замки с ключом

BOCK

Эксцентриковые замки с ключом

Эксцентрик: сталь, нержавеющая сталь

Эксцентриковые замки с ключом
CAR-M — Рычажные механизмы управления

CAR-M

Рычажные механизмы управления

для замков CLT, сталь

Корпус из цинкового сплава
CAR-TP — Рычажные механизмы управления

CAR-TP

Рычажные механизмы управления

для замков CLT, сталь

Корпус из технополимера
CKE. — Блокируемый шпингалет

CKE.

Блокируемый шпингалет

Технополимер

Блокируемый шпингалет
CLC. — Замки для шкафов

CLC.

Замки для шкафов

с ручкой для управления штоком, технополимер и цинковый сплав

Замки для шкафов
CLT. — Замки для шкафов

CLT.

Замки для шкафов

с ручкой для управления штоком, технополимер

Замки для шкафов
CQ. — Замки с ключами

CQ.

Замки с ключами

Цинковый сплав

Замки с ключами
CQ.SST — Замки с ключами

CQ.SST

Замки с ключами

Нержавеющая сталь

Замки с ключами

Артикул модели

GN 115-WOE-L-ZD-CP — Замки

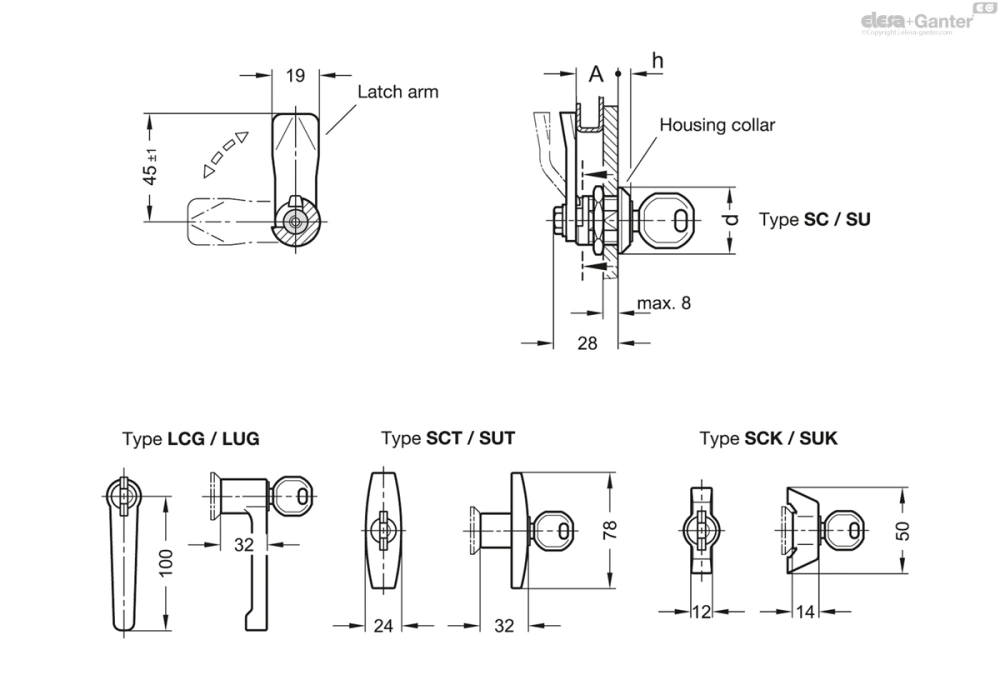

Чертёж GN 115-WOE-L-ZD-CP
