Серия GN 113.30
GN 113.30-T
Штифты с шариковыми фиксаторами
Титан
с Т-образной ручкой

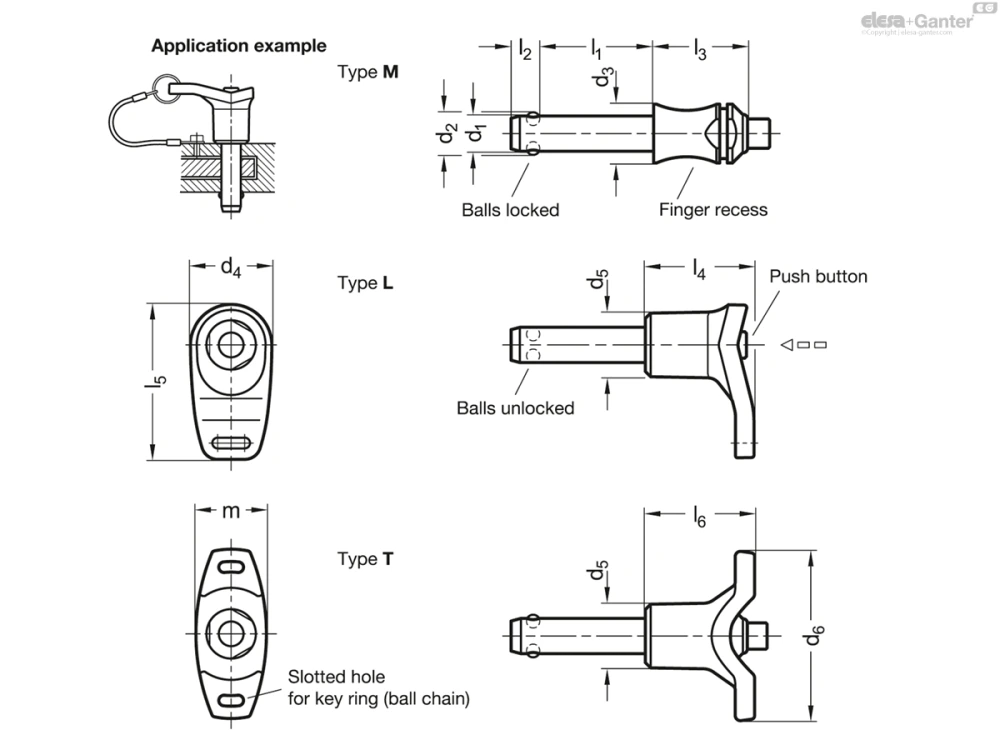

Исполнения серии GN 113.30
Изображения

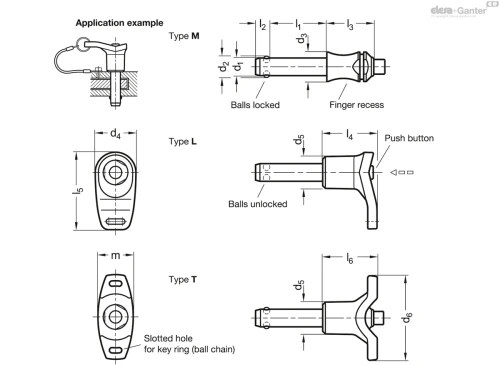

Схемы
GN 113.30-T
Таблица моделей — Штифты с шариковыми фиксаторами
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 113.30-6-10-T | 6 | 10 | 7 | 13.5 | 40 | 7 | 25 | 15.5 | 6 | 23 | 10 | |
| GN 113.30-6-20-T | 6 | 20 | 7 | 13.5 | 40 | 7 | 25 | 15.5 | 6 | 23 | 11 | |
| GN 113.30-6-30-T | 6 | 30 | 7 | 13.5 | 40 | 7 | 25 | 15.5 | 6 | 23 | 12 | |
| GN 113.30-6-40-T | 6 | 40 | 7 | 13.5 | 40 | 7 | 25 | 15.5 | 6 | 23 | 13 | |
| GN 113.30-6-50-T | 6 | 50 | 7 | 13.5 | 40 | 7 | 25 | 15.5 | 6 | 23 | 15 | |
| GN 113.30-8-20-T | 8 | 20 | 9.5 | 18 | 48 | 8.2 | 31 | 20.5 | 8 | 43 | 25 | |
| GN 113.30-8-30-T | 8 | 30 | 9.5 | 18 | 48 | 8.2 | 31 | 20.5 | 8 | 43 | 27 | |
| GN 113.30-8-40-T | 8 | 40 | 9.5 | 18 | 48 | 8.2 | 31 | 20.5 | 8 | 43 | 29 | |
| GN 113.30-8-50-T | 8 | 50 | 9.5 | 18 | 48 | 8.2 | 31 | 20.5 | 8 | 43 | 31 | |
| GN 113.30-10-20-T | 10 | 20 | 12 | 18 | 48 | 9.6 | 31 | 20.5 | 10 | 69 | 29 | |
| GN 113.30-10-30-T | 10 | 30 | 12 | 18 | 48 | 9.6 | 31 | 20.5 | 10 | 69 | 32 | |
| GN 113.30-10-40-T | 10 | 40 | 12 | 18 | 48 | 9.6 | 31 | 20.5 | 10 | 69 | 35 | |
| GN 113.30-10-50-T | 10 | 50 | 12 | 18 | 48 | 9.6 | 31 | 20.5 | 10 | 69 | 39 | |
| GN 113.30-10-60-T | 10 | 60 | 12 | 18 | 48 | 9.6 | 31 | 20.5 | 10 | 69 | 42 |
Характеристики
Типы
- Тип M: с углублением для захвата
- Тип L: с Г-образной ручкой
- Тип T: с Т-образной ручкой
Штифт
Титан
Шарики
Керамический
Рукоятка (Тип L / T)
Пластик (Полиамид ПА), черный цвет
Термостойкость до 80 °C
Пружина сжатия
Коррозионностойкий сплав 2.4610
термостойкость до 400 °C
Информация
Штифты с шариковыми фиксаторами GN 113.30 применяются для быстрого крепления, соединения и фиксации различных деталей и заготовок. Типовая область применения – установочные штифты, которые часто необходимо демонтировать и устанавливать вновь.
После нажатия пружинной кнопки оба шариковых фиксатора будут разблокированы, а после отпускания – снова заблокированы.
Благодаря выбранному материалу штифты с шариковыми фиксаторами GN 113.30 подходят для использования в высококоррозионных средах. Титан также гарантирует уменьшение массы на 40 % по сравнению с аналогичными деталями из стали или нержавеющей стали.
Вариант исполнения из титана используется в лёгких конструкциях, судоходстве и химическом производстве.
Техническая секция содержит значения грузоподъёмности для двустороннего сопротивления срезу (прочность на разрыв).
