Серия GN 101.1
GN 101.1
Регулируемые ручки рычажного типа
Цинковое литьё под давлением, вставка из нержавеющей стали, с внутренней или наружной резьбой
С внутренней резьбой
Исполнения серии GN 101.1
Изображения

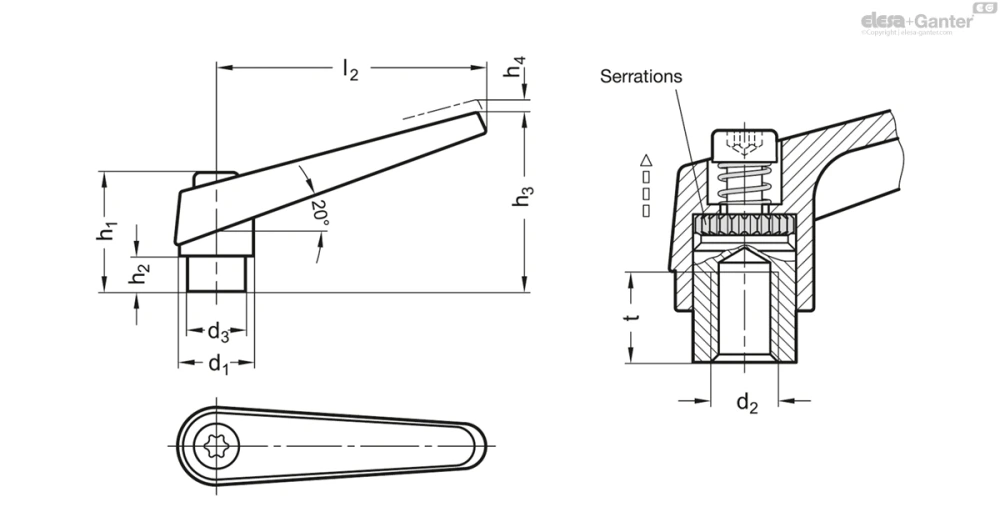

Схемы
GN 101.1
Таблица моделей — Регулируемые ручки рычажного типа
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 101.1-14-M5-SW | 14 | M 5 | 10 | 25 | 4.5 | 35 | 3.5 | 45 | 9 | 33 | |
| GN 101.1-14-M5-OS | 14 | M 5 | 10 | 25 | 4.5 | 35 | 3.5 | 45 | 9 | 33 | |
| GN 101.1-14-M6-SW | 14 | M 6 | 10 | 25 | 4.5 | 35 | 3.5 | 45 | 9 | 34 | |
| GN 101.1-14-M6-OS | 14 | M 6 | 10 | 25 | 4.5 | 35 | 3.5 | 45 | 9 | 34 | |
| GN 101.1-18-M6-SW | 18 | M 6 | 13.5 | 31 | 6.5 | 45 | 4 | 62 | 11 | 72 | |
| GN 101.1-18-M6-OS | 18 | M 6 | 13.5 | 31 | 6.5 | 45 | 4 | 62 | 11 | 72 | |
| GN 101.1-18-M8-SW | 18 | M 8 | 13.5 | 31 | 6.5 | 45 | 4 | 62 | 11 | 57 | |
| GN 101.1-18-M8-OS | 18 | M 8 | 13.5 | 31 | 6.5 | 45 | 4 | 62 | 11 | 57 | |
| GN 101.1-22-M8-SW | 22 | M 8 | 16 | 36 | 8 | 52 | 4 | 74 | 14 | 118 | |
| GN 101.1-22-M8-OS | 22 | M 8 | 16 | 36 | 8 | 52 | 4 | 74 | 14 | 118 | |
| GN 101.1-22-M10-SW | 22 | M 10 | 16 | 36 | 8 | 52 | 4 | 74 | 14 | 118 | |
| GN 101.1-22-M10-OS | 22 | M 10 | 16 | 36 | 8 | 52 | 4 | 74 | 14 | 118 | |
| GN 101.1-25-M10-SW | 25 | M 10 | 19 | 43 | 11 | 63 | 4 | 89 | 17 | 175 | |
| GN 101.1-25-M10-OS | 25 | M 10 | 19 | 43 | 11 | 63 | 4 | 89 | 17 | 175 | |
| GN 101.1-25-M12-SW | 25 | M 12 | 19 | 43 | 11 | 63 | 4 | 89 | 17 | 169 | |
| GN 101.1-25-M12-OS | 25 | M 12 | 19 | 43 | 11 | 63 | 4 | 89 | 17 | 169 | |
| GN 101.1-30-M12-SW | 30 | M 12 | 23 | 50.5 | 12 | 76 | 5 | 108 | 22 | 304 | |
| GN 101.1-30-M12-OS | 30 | M 12 | 23 | 50.5 | 12 | 76 | 5 | 108 | 22 | 304 | |
| GN 101.1-30-M16-SW | 30 | M 16 | 23 | 50.5 | 12 | 76 | 5 | 108 | 22 | 287 | |
| GN 101.1-30-M16-OS | 30 | M 16 | 23 | 50.5 | 12 | 76 | 5 | 108 | 22 | 287 |
Характеристики
Ручка
Цинковое литьё под давлением
С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Оранжевый цвет, RAL 2004, текстурированная отделка OS
Ввёртыш / фиксирующий винт
Нержавеющая сталь AISI 303
Информация
Регулируемые ручки GN 101 идеально подходят для установки в ограниченном пространстве или в строго определённом положении. Центральная вставка присоединяется к рычагу посредством зубцов, которые можно легко отсоединить.
Если потянуть за ручку, зубцы расцепляются, появляется возможность перевести её в наиболее удобное положение. При отпускании ручки зубцы автоматически сцепляются.
Техническая информация
