Серия EWN-LP
EWN-p-LP
Зажимные барашки
с удерживающей цепочкой из технополимера
Резьбовая шпилька из оцинкованной стали
Исполнения серии EWN-LP
Изображения

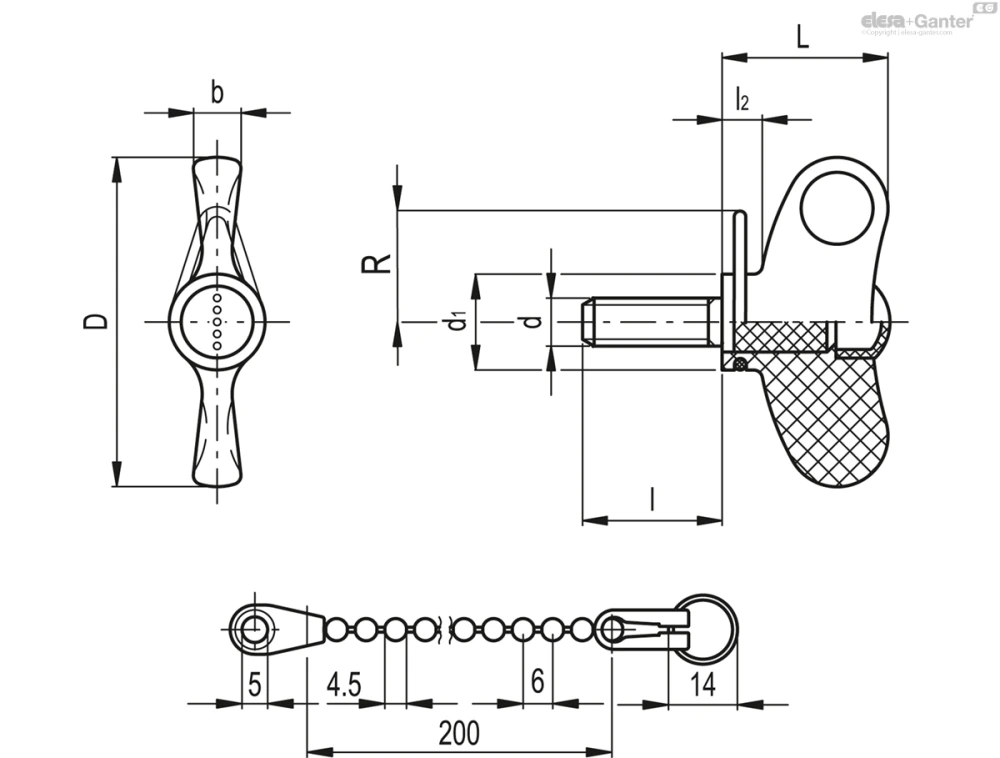

Схемы
EWN-p-LP
Таблица моделей — Зажимные барашки
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 222725-C1 | EWN.48 p-M5x16-C1-LP | 47 | M5 | 24 | 13.5 | 16 | 5.5 | 7 | 20.5 | 9 | 16 | |
| 222726-C1 | EWN.48 p-M5x20-C1-LP | 47 | M5 | 24 | 13.5 | 20 | 5.5 | 7 | 20.5 | 9 | 18 | |
| 222728-C1 | EWN.48 p-M5x30-C1-LP | 47 | M5 | 24 | 13.5 | 30 | 5.5 | 7 | 20.5 | 9 | 13 | |
| 222732-C1 | EWN.48 p-M6x16-C1-LP | 47 | M6 | 24 | 13.5 | 16 | 5.5 | 7 | 20.5 | 12 | 19 | |
| 222733-C1 | EWN.48 p-M6x20-C1-LP | 47 | M6 | 24 | 13.5 | 20 | 5.5 | 7 | 20.5 | 12 | 13 | |
| 222734-C1 | EWN.48 p-M6x25-C1-LP | 47 | M6 | 24 | 13.5 | 25 | 5.5 | 7 | 20.5 | 12 | 14 | |
| 222735-C1 | EWN.48 p-M6x30-C1-LP | 47 | M6 | 24 | 13.5 | 30 | 5.5 | 7 | 20.5 | 12 | 15 | |
| 222753-C1 | EWN.55 p-M8x20-C1-LP | 55 | M8 | 28 | 16 | 20 | 6.5 | 8 | 21.5 | 22 | 30 | |
| 222755-C1 | EWN.55 p-M8x30-C1-LP | 55 | M8 | 28 | 16 | 30 | 6.5 | 8 | 21.5 | 22 | 26 | |
| 222757-C1 | EWN.55 p-M8x40-C1-LP | 55 | M8 | 28 | 16 | 40 | 6.5 | 8 | 21.5 | 22 | 29 | |
| 222761-C1 | EWN.55 p-M10x20-C1-LP | 55 | M10 | 28 | 16 | 20 | 6.5 | 8 | 21.5 | 25 | 30 | |
| 222763-C1 | EWN.55 p-M10x30-C1-LP | 55 | M10 | 28 | 16 | 30 | 6.5 | 8 | 21.5 | 25 | 35 | |
| 222765-C1 | EWN.55 p-M10x40-C1-LP | 55 | M10 | 28 | 16 | 40 | 6.5 | 8 | 21.5 | 25 | 40 | |
| 222771-C1 | EWN.63 p-M8x20-C1-LP | 63 | M8 | 32 | 19 | 20 | 7.5 | 9 | 22.5 | 32 | 24 | |
| 222773-C1 | EWN.63 p-M8x30-C1-LP | 63 | M8 | 32 | 19 | 30 | 7.5 | 9 | 22.5 | 32 | 32 | |
| 222775-C1 | EWN.63 p-M8x40-C1-LP | 63 | M8 | 32 | 19 | 40 | 7.5 | 9 | 22.5 | 32 | 26 | |
| 222781-C1 | EWN.63 p-M10x20-C1-LP | 63 | M10 | 32 | 19 | 20 | 7.5 | 9 | 22.5 | 48 | 30 | |
| 222783-C1 | EWN.63 p-M10x30-C1-LP | 63 | M10 | 32 | 19 | 30 | 7.5 | 9 | 22.5 | 48 | 35 | |
| 222785-C1 | EWN.63 p-M10x40-C1-LP | 63 | M10 | 32 | 19 | 40 | 7.5 | 9 | 22.5 | 48 | 40 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Стопорное кольцо из эластичного технополимера на основе ацеталя (POM), чёрный цвет.
Колпачок втулки
Технополимер на основе полиамида (ПА), серо-чёрный цвет, матовая отделка, прессовая посадка, снимается с помощью отвёртки.
Удерживающая цепочка
Цепь с шариковыми звеньями и фиксаторами из технополимера на основе полиацеталя (POM), черный цвет.
Двойное кольцо из вороненой нержавеющей стали (обработка поверхности по технологии NERINOX).
Фиксатор крепится к поверхности саморезом ø 4,8 мм (стандарт UNI EN ISO 7050), либо винтом с потайной головкой M5 (стандарт UNI EN ISO 10642).
Стандартные исполнения
- EWN-B-LP: втулка из латуни со сквозным резьбовым отверстием.
- EWN-SST-LP: втулка из нержавеющей стали AISI 303 со сквозным резьбовым отверстием.
- EWN-p-LP: Резьбовой стержень из оцинкованной стали, скошенный торец в соответствии со стандартом UNI 4753:2012: ISO 4753 (см. Технические данные).
- EWN-SST-p-LP: Шпилька из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI EN ISO 4753:2012 (см. Технические данные).
Общая информация
Особенности и области применения
Эластичное стопорное кольцо, установленное в пазе лепесткового винта, может свободно вращаться. Навитое кольцо соединяет эластичное стопорное кольцо с цепью.
Вариант исполнения для случаев, когда необходимо исключить потерю лепестковой гайки.
В случае областей применения, в которых фиксация цепи осуществляется выше места крепления лепестковой гайки, рекомендуется оставить небольшую слабину для предотвращения соприкосновения кольца с лепестковой гайкой.
Другие исполнения
Специальные исполнения доступны по запросу
- Цепи различной длины.
- Лепестковая гайка с удерживающим тросиком CV-T из полиэтилена чёрного цвета.
- Лепестковая гайка с тросиком из нержавеющей стали GN 111, GN 111.2, GN 111.4.
Вопрос о продукции
Спросите о серии EWN-p-LP — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
