Серия EWN-LP
EWN-B-LP
Зажимные барашки
с удерживающей цепочкой из технополимера
Латунная втулка, резьбовое отверстие
Исполнения серии EWN-LP
Изображения

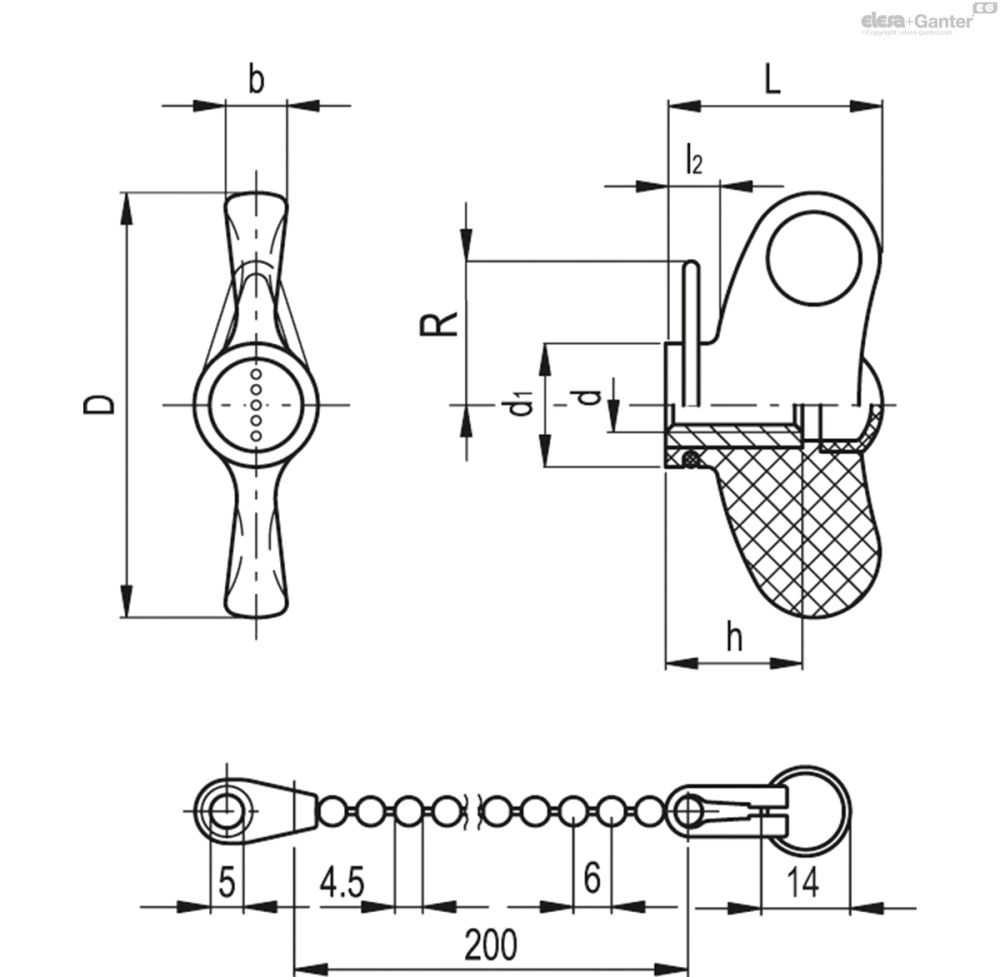

Схемы
EWN-B-LP
Таблица моделей — Зажимные барашки
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 222916-C1 | EWN.48 B-M5-C1-LP | 47 | M5 | 24 | 13.5 | 5.5 | 7 | 12 | 20.5 | 10 | 10 | |
| 222921-C1 | EWN.48 B-M6-C1-LP | 47 | M6 | 24 | 13.5 | 5.5 | 7 | 12 | 20.5 | 11 | 15 | |
| 222936-C1 | EWN.55 B-M6-C1-LP | 55 | M6 | 28 | 16 | 6.5 | 8 | 18 | 21.5 | 20 | 20 | |
| 222941-C1 | EWN.55 B-M8-C1-LP | 55 | M8 | 28 | 16 | 6.5 | 8 | 18 | 21.5 | 26 | 24 | |
| 222951-C1 | EWN.63 B-M8-C1-LP | 63 | M8 | 32 | 19 | 7.5 | 9 | 20 | 22.5 | 45 | 35 | |
| 222956-C1 | EWN.63 B-M10-C1-LP | 63 | M10 | 32 | 19 | 7.5 | 9 | 20 | 22.5 | 58 | 33 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Стопорное кольцо из эластичного технополимера на основе ацеталя (POM), чёрный цвет.
Колпачок втулки
Технополимер на основе полиамида (ПА), серо-чёрный цвет, матовая отделка, прессовая посадка, снимается с помощью отвёртки.
Удерживающая цепочка
Цепь с шариковыми звеньями и фиксаторами из технополимера на основе полиацеталя (POM), черный цвет.
Двойное кольцо из вороненой нержавеющей стали (обработка поверхности по технологии NERINOX).
Фиксатор крепится к поверхности саморезом ø 4,8 мм (стандарт UNI EN ISO 7050), либо винтом с потайной головкой M5 (стандарт UNI EN ISO 10642).
Стандартные исполнения
- EWN-B-LP: втулка из латуни со сквозным резьбовым отверстием.
- EWN-SST-LP: втулка из нержавеющей стали AISI 303 со сквозным резьбовым отверстием.
- EWN-p-LP: Резьбовой стержень из оцинкованной стали, скошенный торец в соответствии со стандартом UNI 4753:2012: ISO 4753 (см. Технические данные).
- EWN-SST-p-LP: Шпилька из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI EN ISO 4753:2012 (см. Технические данные).
Общая информация
Особенности и области применения
Эластичное стопорное кольцо, установленное в пазе лепесткового винта, может свободно вращаться. Навитое кольцо соединяет эластичное стопорное кольцо с цепью.
Вариант исполнения для случаев, когда необходимо исключить потерю лепестковой гайки.
В случае областей применения, в которых фиксация цепи осуществляется выше места крепления лепестковой гайки, рекомендуется оставить небольшую слабину для предотвращения соприкосновения кольца с лепестковой гайкой.
Другие исполнения
Специальные исполнения доступны по запросу
- Цепи различной длины.
- Лепестковая гайка с удерживающим тросиком CV-T из полиэтилена чёрного цвета.
- Лепестковая гайка с тросиком из нержавеющей стали GN 111, GN 111.2, GN 111.4.
