Серия ERZ.

ERZ-SST-p

Регулируемые ручки

Прижимной элемент из технополимера, стали либо нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовой винт

__logo__ERGO__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии ERZ.

ERZ-A

ERZ-A

Регулируемые ручки

Прижимной элемент из технополимера, стали либо нержавеющей стали
ERZ-SST

ERZ-SST

Регулируемые ручки

Прижимной элемент из технополимера, стали либо нержавеющей стали
ERZ-SST-p

ERZ-SST-p

Регулируемые ручки

Прижимной элемент из технополимера, стали либо нержавеющей стали
ERZ-p

ERZ-p

Регулируемые ручки

Прижимной элемент из технополимера, стали либо нержавеющей стали

Изображения

ERZ-SST-p — Регулируемые ручки ERZ-SST-p — Регулируемые ручки ERZ-SST-p — Регулируемые ручки ERZ-SST-p — Регулируемые ручки ERZ-SST-p — Регулируемые ручки

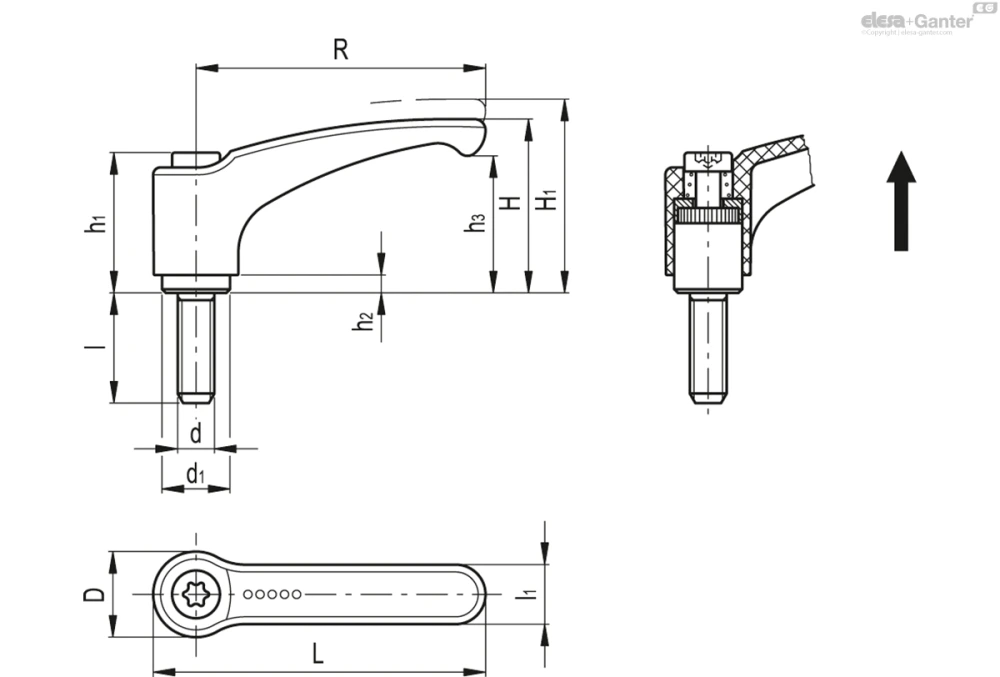

Схемы

Схема ERZ-SST-p

ERZ-SST-p

Таблица моделей — Регулируемые ручки

Артикул Описание
Вес (г) В корзину
239203-C1 ERZ.44-SST-p-M4x12-C1 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 12 11 18 15
239203-C2 ERZ.44-SST-p-M4x12-C2 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 12 11 18 15
239203-C3 ERZ.44-SST-p-M4x12-C3 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 12 11 18 15
239203-C6 ERZ.44-SST-p-M4x12-C6 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 12 11 18 15
239205-C1 ERZ.44-SST-p-M4x16-C1 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 16 11 18 17
239205-C2 ERZ.44-SST-p-M4x16-C2 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 16 11 18 17
239205-C3 ERZ.44-SST-p-M4x16-C3 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 16 11 18 17
239205-C6 ERZ.44-SST-p-M4x16-C6 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 16 11 18 17
239207-C1 ERZ.44-SST-p-M4x20-C1 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 20 11 18 18
239207-C2 ERZ.44-SST-p-M4x20-C2 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 20 11 18 18
239207-C3 ERZ.44-SST-p-M4x20-C3 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 20 11 18 18
239207-C6 ERZ.44-SST-p-M4x20-C6 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 20 11 18 18
239209-C1 ERZ.44-SST-p-M4x25-C1 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 25 11 18 20
239209-C2 ERZ.44-SST-p-M4x25-C2 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 25 11 18 20
239209-C3 ERZ.44-SST-p-M4x25-C3 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 25 11 18 20
239209-C6 ERZ.44-SST-p-M4x25-C6 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 25 11 18 20
239211-C1 ERZ.44-SST-p-M4x32-C1 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 32 11 18 21
239211-C2 ERZ.44-SST-p-M4x32-C2 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 32 11 18 21
239211-C3 ERZ.44-SST-p-M4x32-C3 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 32 11 18 21
239211-C6 ERZ.44-SST-p-M4x32-C6 44 M4 52 16 30.5 34 24.5 3.5 22.5 10 32 11 18 21
239233-C1 ERZ.44-SST-p-M5x12-C1 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 12 11 18 17
239233-C2 ERZ.44-SST-p-M5x12-C2 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 12 11 18 17
239233-C3 ERZ.44-SST-p-M5x12-C3 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 12 11 18 17
239233-C6 ERZ.44-SST-p-M5x12-C6 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 12 11 18 17
239235-C1 ERZ.44-SST-p-M5x16-C1 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 16 11 18 18
239235-C2 ERZ.44-SST-p-M5x16-C2 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 16 11 18 18
239235-C3 ERZ.44-SST-p-M5x16-C3 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 16 11 18 18
239235-C6 ERZ.44-SST-p-M5x16-C6 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 16 11 18 18
239237-C1 ERZ.44-SST-p-M5x20-C1 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 20 11 18 19
239237-C2 ERZ.44-SST-p-M5x20-C2 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 20 11 18 19
239237-C3 ERZ.44-SST-p-M5x20-C3 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 20 11 18 19
239237-C6 ERZ.44-SST-p-M5x20-C6 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 20 11 18 19
239239-C1 ERZ.44-SST-p-M5x25-C1 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 25 11 18 20
239239-C2 ERZ.44-SST-p-M5x25-C2 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 25 11 18 20
239239-C3 ERZ.44-SST-p-M5x25-C3 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 25 11 18 20
239239-C6 ERZ.44-SST-p-M5x25-C6 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 25 11 18 20
239241-C1 ERZ.44-SST-p-M5x32-C1 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 32 11 18 21
239241-C2 ERZ.44-SST-p-M5x32-C2 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 32 11 18 21
239241-C3 ERZ.44-SST-p-M5x32-C3 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 32 11 18 21
239241-C6 ERZ.44-SST-p-M5x32-C6 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 32 11 18 21
239243-C1 ERZ.44-SST-p-M5x40-C1 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 40 11 18 22
239243-C2 ERZ.44-SST-p-M5x40-C2 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 40 11 18 22
239243-C3 ERZ.44-SST-p-M5x40-C3 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 40 11 18 22
239243-C6 ERZ.44-SST-p-M5x40-C6 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 40 11 18 22
239245-C1 ERZ.44-SST-p-M5x50-C1 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 50 11 18 23
239245-C2 ERZ.44-SST-p-M5x50-C2 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 50 11 18 23
239245-C3 ERZ.44-SST-p-M5x50-C3 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 50 11 18 23
239245-C6 ERZ.44-SST-p-M5x50-C6 44 M5 52 16 30.5 34 24.5 3.5 22.5 10 50 11 18 23
239253-C1 ERZ.44-SST-p-M6x12-C1 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 12 11 18 19
239253-C2 ERZ.44-SST-p-M6x12-C2 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 12 11 18 19
239253-C3 ERZ.44-SST-p-M6x12-C3 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 12 11 18 19
239253-C6 ERZ.44-SST-p-M6x12-C6 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 12 11 18 19
239255-C1 ERZ.44-SST-p-M6x16-C1 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 16 11 18 20
239255-C2 ERZ.44-SST-p-M6x16-C2 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 16 11 18 20
239255-C3 ERZ.44-SST-p-M6x16-C3 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 16 11 18 20
239255-C6 ERZ.44-SST-p-M6x16-C6 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 16 11 18 20
239257-C1 ERZ.44-SST-p-M6x20-C1 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 20 11 18 21
239257-C2 ERZ.44-SST-p-M6x20-C2 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 20 11 18 21
239257-C3 ERZ.44-SST-p-M6x20-C3 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 20 11 18 21
239257-C6 ERZ.44-SST-p-M6x20-C6 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 20 11 18 21
239259-C1 ERZ.44-SST-p-M6x25-C1 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 25 11 18 22
239259-C2 ERZ.44-SST-p-M6x25-C2 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 25 11 18 22
239259-C3 ERZ.44-SST-p-M6x25-C3 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 25 11 18 22
239259-C6 ERZ.44-SST-p-M6x25-C6 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 25 11 18 22
239423-C1 ERZ.44-SST-p-M6x32-C1 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 32 11 18 23
239423-C2 ERZ.44-SST-p-M6x32-C2 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 32 11 18 23
239423-C3 ERZ.44-SST-p-M6x32-C3 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 32 11 18 23
239423-C6 ERZ.44-SST-p-M6x32-C6 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 32 11 18 23
239425-C1 ERZ.44-SST-p-M6x40-C1 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 40 11 18 24
239425-C2 ERZ.44-SST-p-M6x40-C2 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 40 11 18 24
239425-C3 ERZ.44-SST-p-M6x40-C3 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 40 11 18 24
239425-C6 ERZ.44-SST-p-M6x40-C6 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 40 11 18 24
239427-C1 ERZ.44-SST-p-M6x50-C1 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 50 11 18 27
239427-C2 ERZ.44-SST-p-M6x50-C2 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 50 11 18 27
239427-C3 ERZ.44-SST-p-M6x50-C3 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 50 11 18 27
239427-C6 ERZ.44-SST-p-M6x50-C6 44 M6 52 16 30.5 34 24.5 3.5 22.5 10 50 11 18 27
239429-C1 ERZ.63-SST-p-M6x16-C1 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 16 13.5 24 40
239429-C2 ERZ.63-SST-p-M6x16-C2 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 16 13.5 24 40
239429-C3 ERZ.63-SST-p-M6x16-C3 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 16 13.5 24 40
239429-C6 ERZ.63-SST-p-M6x16-C6 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 16 13.5 24 40
239431-C1 ERZ.63-SST-p-M6x20-C1 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 20 13.5 24 41
239431-C2 ERZ.63-SST-p-M6x20-C2 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 20 13.5 24 41
239431-C3 ERZ.63-SST-p-M6x20-C3 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 20 13.5 24 41
239431-C6 ERZ.63-SST-p-M6x20-C6 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 20 13.5 24 41
239433-C1 ERZ.63-SST-p-M6x25-C1 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 25 13.5 24 42
239433-C2 ERZ.63-SST-p-M6x25-C2 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 25 13.5 24 42
239433-C3 ERZ.63-SST-p-M6x25-C3 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 25 13.5 24 42
239433-C6 ERZ.63-SST-p-M6x25-C6 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 25 13.5 24 42
239435-C1 ERZ.63-SST-p-M6x32-C1 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 32 13.5 24 43
239435-C2 ERZ.63-SST-p-M6x32-C2 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 32 13.5 24 43
239435-C3 ERZ.63-SST-p-M6x32-C3 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 32 13.5 24 43
239435-C6 ERZ.63-SST-p-M6x32-C6 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 32 13.5 24 43
239437-C1 ERZ.63-SST-p-M6x40-C1 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 40 13.5 24 44
239437-C2 ERZ.63-SST-p-M6x40-C2 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 40 13.5 24 44
239437-C3 ERZ.63-SST-p-M6x40-C3 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 40 13.5 24 44
239437-C6 ERZ.63-SST-p-M6x40-C6 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 40 13.5 24 44
239439-C1 ERZ.63-SST-p-M6x50-C1 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 50 13.5 24 46
239439-C2 ERZ.63-SST-p-M6x50-C2 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 50 13.5 24 46
239439-C3 ERZ.63-SST-p-M6x50-C3 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 50 13.5 24 46
239439-C6 ERZ.63-SST-p-M6x50-C6 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 50 13.5 24 46
239441-C1 ERZ.63-SST-p-M6x63-C1 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 63 13.5 24 48
239441-C2 ERZ.63-SST-p-M6x63-C2 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 63 13.5 24 48
239441-C3 ERZ.63-SST-p-M6x63-C3 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 63 13.5 24 48
239441-C6 ERZ.63-SST-p-M6x63-C6 63 M6 72.5 19 38.5 42 31 3.5 30 13.5 63 13.5 24 48
239453-C1 ERZ.63-SST-p-M8x16-C1 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 16 13.5 24 42
239453-C2 ERZ.63-SST-p-M8x16-C2 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 16 13.5 24 42
239453-C3 ERZ.63-SST-p-M8x16-C3 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 16 13.5 24 42
239453-C6 ERZ.63-SST-p-M8x16-C6 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 16 13.5 24 42
239455-C1 ERZ.63-SST-p-M8x20-C1 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 20 13.5 24 46
239455-C2 ERZ.63-SST-p-M8x20-C2 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 20 13.5 24 46
239455-C3 ERZ.63-SST-p-M8x20-C3 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 20 13.5 24 46
239455-C6 ERZ.63-SST-p-M8x20-C6 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 20 13.5 24 46
239457-C1 ERZ.63-SST-p-M8x25-C1 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 25 13.5 24 48
239457-C2 ERZ.63-SST-p-M8x25-C2 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 25 13.5 24 48
239457-C3 ERZ.63-SST-p-M8x25-C3 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 25 13.5 24 48
239457-C6 ERZ.63-SST-p-M8x25-C6 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 25 13.5 24 48
239459-C1 ERZ.63-SST-p-M8x32-C1 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 32 13.5 24 50
239459-C2 ERZ.63-SST-p-M8x32-C2 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 32 13.5 24 50
239459-C3 ERZ.63-SST-p-M8x32-C3 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 32 13.5 24 50
239459-C6 ERZ.63-SST-p-M8x32-C6 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 32 13.5 24 50
239643-C1 ERZ.63-SST-p-M8x40-C1 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 40 13.5 24 52
239643-C2 ERZ.63-SST-p-M8x40-C2 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 40 13.5 24 52
239643-C3 ERZ.63-SST-p-M8x40-C3 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 40 13.5 24 52
239643-C6 ERZ.63-SST-p-M8x40-C6 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 40 13.5 24 52
239645-C1 ERZ.63-SST-p-M8x50-C1 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 50 13.5 24 54
239645-C2 ERZ.63-SST-p-M8x50-C2 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 50 13.5 24 54
239645-C3 ERZ.63-SST-p-M8x50-C3 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 50 13.5 24 54
239645-C6 ERZ.63-SST-p-M8x50-C6 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 50 13.5 24 54
239647-C1 ERZ.63-SST-p-M8x63-C1 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 63 13.5 24 58
239647-C2 ERZ.63-SST-p-M8x63-C2 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 63 13.5 24 58
239647-C3 ERZ.63-SST-p-M8x63-C3 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 63 13.5 24 58
239647-C6 ERZ.63-SST-p-M8x63-C6 63 M8 72.5 19 38.5 42 31 3.5 30 13.5 63 13.5 24 58
239653-C1 ERZ.78-SST-p-M10x20-C1 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 20 16 26 69
239653-C2 ERZ.78-SST-p-M10x20-C2 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 20 16 26 69
239653-C3 ERZ.78-SST-p-M10x20-C3 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 20 16 26 69
239653-C6 ERZ.78-SST-p-M10x20-C6 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 20 16 26 69
239655-C1 ERZ.78-SST-p-M10x25-C1 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 25 16 26 72
239655-C2 ERZ.78-SST-p-M10x25-C2 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 25 16 26 72
239655-C3 ERZ.78-SST-p-M10x25-C3 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 25 16 26 72
239655-C6 ERZ.78-SST-p-M10x25-C6 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 25 16 26 72
239657-C1 ERZ.78-SST-p-M10x32-C1 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 32 16 26 76
239657-C2 ERZ.78-SST-p-M10x32-C2 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 32 16 26 76
239657-C3 ERZ.78-SST-p-M10x32-C3 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 32 16 26 76
239657-C6 ERZ.78-SST-p-M10x32-C6 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 32 16 26 76
239659-C1 ERZ.78-SST-p-M10x40-C1 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 40 16 26 80
239659-C2 ERZ.78-SST-p-M10x40-C2 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 40 16 26 80
239659-C3 ERZ.78-SST-p-M10x40-C3 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 40 16 26 80
239659-C6 ERZ.78-SST-p-M10x40-C6 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 40 16 26 80
239661-C1 ERZ.78-SST-p-M10x50-C1 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 50 16 26 84
239661-C2 ERZ.78-SST-p-M10x50-C2 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 50 16 26 84
239661-C3 ERZ.78-SST-p-M10x50-C3 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 50 16 26 84
239661-C6 ERZ.78-SST-p-M10x50-C6 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 50 16 26 84
239663-C1 ERZ.78-SST-p-M10x63-C1 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 63 16 26 89
239663-C2 ERZ.78-SST-p-M10x63-C2 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 63 16 26 89
239663-C3 ERZ.78-SST-p-M10x63-C3 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 63 16 26 89
239663-C6 ERZ.78-SST-p-M10x63-C6 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 63 16 26 89
239665-C1 ERZ.78-SST-p-M10x80-C1 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 80 16 26 97
239665-C2 ERZ.78-SST-p-M10x80-C2 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 80 16 26 97
239665-C3 ERZ.78-SST-p-M10x80-C3 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 80 16 26 97
239665-C6 ERZ.78-SST-p-M10x80-C6 79 M10 91.5 24.5 45 50.5 36 3.5 35 16 80 16 26 97
239673-C1 ERZ.78-SST-p-M8x20-C1 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 20 16 26 73
239673-C2 ERZ.78-SST-p-M8x20-C2 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 20 16 26 73
239673-C3 ERZ.78-SST-p-M8x20-C3 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 20 16 26 73
239673-C6 ERZ.78-SST-p-M8x20-C6 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 20 16 26 73
239675-C1 ERZ.78-SST-p-M8x25-C1 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 25 16 26 76
239675-C2 ERZ.78-SST-p-M8x25-C2 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 25 16 26 76
239675-C3 ERZ.78-SST-p-M8x25-C3 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 25 16 26 76
239675-C6 ERZ.78-SST-p-M8x25-C6 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 25 16 26 76
239677-C1 ERZ.78-SST-p-M8x32-C1 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 32 16 26 80
239677-C2 ERZ.78-SST-p-M8x32-C2 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 32 16 26 80
239677-C3 ERZ.78-SST-p-M8x32-C3 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 32 16 26 80
239677-C6 ERZ.78-SST-p-M8x32-C6 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 32 16 26 80
239679-C1 ERZ.78-SST-p-M8x40-C1 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 40 16 26 84
239679-C2 ERZ.78-SST-p-M8x40-C2 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 40 16 26 84
239679-C3 ERZ.78-SST-p-M8x40-C3 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 40 16 26 84
239679-C6 ERZ.78-SST-p-M8x40-C6 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 40 16 26 84
239681-C1 ERZ.78-SST-p-M8x50-C1 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 50 16 26 88
239681-C2 ERZ.78-SST-p-M8x50-C2 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 50 16 26 88
239681-C3 ERZ.78-SST-p-M8x50-C3 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 50 16 26 88
239681-C6 ERZ.78-SST-p-M8x50-C6 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 50 16 26 88
239683-C1 ERZ.78-SST-p-M8x63-C1 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 63 16 26 94
239683-C2 ERZ.78-SST-p-M8x63-C2 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 63 16 26 94
239683-C3 ERZ.78-SST-p-M8x63-C3 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 63 16 26 94
239683-C6 ERZ.78-SST-p-M8x63-C6 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 63 16 26 94
239685-C1 ERZ.78-SST-p-M8x80-C1 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 80 16 26 102
239685-C2 ERZ.78-SST-p-M8x80-C2 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 80 16 26 102
239685-C3 ERZ.78-SST-p-M8x80-C3 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 80 16 26 102
239685-C6 ERZ.78-SST-p-M8x80-C6 79 M8 91.5 24.5 45 50.5 36 3.5 35 16 80 16 26 102
239919-C1 ERZ.78-SST-p-M12x20-C1 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 20 16 26 117
239919-C2 ERZ.78-SST-p-M12x20-C2 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 20 16 26 117
239919-C3 ERZ.78-SST-p-M12x20-C3 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 20 16 26 117
239919-C6 ERZ.78-SST-p-M12x20-C6 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 20 16 26 117
239921-C1 ERZ.78-SST-p-M12x25-C1 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 25 16 26 122
239921-C2 ERZ.78-SST-p-M12x25-C2 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 25 16 26 122
239921-C3 ERZ.78-SST-p-M12x25-C3 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 25 16 26 122
239921-C6 ERZ.78-SST-p-M12x25-C6 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 25 16 26 122
239923-C1 ERZ.78-SST-p-M12x32-C1 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 32 16 26 125
239923-C2 ERZ.78-SST-p-M12x32-C2 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 32 16 26 125
239923-C3 ERZ.78-SST-p-M12x32-C3 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 32 16 26 125
239923-C6 ERZ.78-SST-p-M12x32-C6 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 32 16 26 125
239925-C1 ERZ.78-SST-p-M12x40-C1 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 40 16 26 132
239925-C2 ERZ.78-SST-p-M12x40-C2 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 40 16 26 132
239925-C3 ERZ.78-SST-p-M12x40-C3 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 40 16 26 132
239925-C6 ERZ.78-SST-p-M12x40-C6 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 40 16 26 132
239927-C1 ERZ.78-SST-p-M12x50-C1 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 50 16 26 138
239927-C2 ERZ.78-SST-p-M12x50-C2 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 50 16 26 138
239927-C3 ERZ.78-SST-p-M12x50-C3 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 50 16 26 138
239927-C6 ERZ.78-SST-p-M12x50-C6 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 50 16 26 138
239929-C1 ERZ.78-SST-p-M12x63-C1 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 63 16 26 148
239929-C2 ERZ.78-SST-p-M12x63-C2 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 63 16 26 148
239929-C3 ERZ.78-SST-p-M12x63-C3 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 63 16 26 148
239929-C6 ERZ.78-SST-p-M12x63-C6 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 63 16 26 148
239931-C1 ERZ.78-SST-p-M12x80-C1 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 80 16 26 160
239931-C2 ERZ.78-SST-p-M12x80-C2 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 80 16 26 160
239931-C3 ERZ.78-SST-p-M12x80-C3 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 80 16 26 160
239931-C6 ERZ.78-SST-p-M12x80-C6 79 M12 91.5 24.5 45 50.5 36 3.5 35 16 80 16 26 160
239823-C1 ERZ.95-SST-p-M10x20-C1 95 M10 108 26 56.5 61.5 43 5 45 19 20 18 26 68
239823-C2 ERZ.95-SST-p-M10x20-C2 95 M10 108 26 56.5 61.5 43 5 45 19 20 18 26 68
239823-C3 ERZ.95-SST-p-M10x20-C3 95 M10 108 26 56.5 61.5 43 5 45 19 20 18 26 68
239823-C6 ERZ.95-SST-p-M10x20-C6 95 M10 108 26 56.5 61.5 43 5 45 19 20 18 26 68
239825-C1 ERZ.95-SST-p-M10x25-C1 95 M10 108 26 56.5 61.5 43 5 45 19 25 18 26 70
239825-C2 ERZ.95-SST-p-M10x25-C2 95 M10 108 26 56.5 61.5 43 5 45 19 25 18 26 70
239825-C3 ERZ.95-SST-p-M10x25-C3 95 M10 108 26 56.5 61.5 43 5 45 19 25 18 26 70
239825-C6 ERZ.95-SST-p-M10x25-C6 95 M10 108 26 56.5 61.5 43 5 45 19 25 18 26 70
239827-C1 ERZ.95-SST-p-M10x32-C1 95 M10 108 26 56.5 61.5 43 5 45 19 32 18 26 73
239827-C2 ERZ.95-SST-p-M10x32-C2 95 M10 108 26 56.5 61.5 43 5 45 19 32 18 26 73
239827-C3 ERZ.95-SST-p-M10x32-C3 95 M10 108 26 56.5 61.5 43 5 45 19 32 18 26 73
239827-C6 ERZ.95-SST-p-M10x32-C6 95 M10 108 26 56.5 61.5 43 5 45 19 32 18 26 73
239829-C1 ERZ.95-SST-p-M10x40-C1 95 M10 108 26 56.5 61.5 43 5 45 19 40 18 26 75
239829-C2 ERZ.95-SST-p-M10x40-C2 95 M10 108 26 56.5 61.5 43 5 45 19 40 18 26 75
239829-C3 ERZ.95-SST-p-M10x40-C3 95 M10 108 26 56.5 61.5 43 5 45 19 40 18 26 75
239829-C6 ERZ.95-SST-p-M10x40-C6 95 M10 108 26 56.5 61.5 43 5 45 19 40 18 26 75
239831-C1 ERZ.95-SST-p-M10x50-C1 95 M10 108 26 56.5 61.5 43 5 45 19 50 18 26 79
239831-C2 ERZ.95-SST-p-M10x50-C2 95 M10 108 26 56.5 61.5 43 5 45 19 50 18 26 79
239831-C3 ERZ.95-SST-p-M10x50-C3 95 M10 108 26 56.5 61.5 43 5 45 19 50 18 26 79
239831-C6 ERZ.95-SST-p-M10x50-C6 95 M10 108 26 56.5 61.5 43 5 45 19 50 18 26 79
239833-C1 ERZ.95-SST-p-M10x63-C1 95 M10 108 26 56.5 61.5 43 5 45 19 63 18 26 85
239833-C2 ERZ.95-SST-p-M10x63-C2 95 M10 108 26 56.5 61.5 43 5 45 19 63 18 26 85
239833-C3 ERZ.95-SST-p-M10x63-C3 95 M10 108 26 56.5 61.5 43 5 45 19 63 18 26 85
239833-C6 ERZ.95-SST-p-M10x63-C6 95 M10 108 26 56.5 61.5 43 5 45 19 63 18 26 85
239835-C1 ERZ.95-SST-p-M10x80-C1 95 M10 108 26 56.5 61.5 43 5 45 19 80 18 26 88
239835-C2 ERZ.95-SST-p-M10x80-C2 95 M10 108 26 56.5 61.5 43 5 45 19 80 18 26 88
239835-C3 ERZ.95-SST-p-M10x80-C3 95 M10 108 26 56.5 61.5 43 5 45 19 80 18 26 88
239835-C6 ERZ.95-SST-p-M10x80-C6 95 M10 108 26 56.5 61.5 43 5 45 19 80 18 26 88
239849-C1 ERZ.95-SST-p-M12x20-C1 95 M12 108 26 56.5 61.5 43 5 45 19 20 18 28 113
239849-C2 ERZ.95-SST-p-M12x20-C2 95 M12 108 26 56.5 61.5 43 5 45 19 20 18 28 113
239849-C3 ERZ.95-SST-p-M12x20-C3 95 M12 108 26 56.5 61.5 43 5 45 19 20 18 28 113
239849-C6 ERZ.95-SST-p-M12x20-C6 95 M12 108 26 56.5 61.5 43 5 45 19 20 18 28 113
239851-C1 ERZ.95-SST-p-M12x25-C1 95 M12 108 26 56.5 61.5 43 5 45 19 25 18 28 115
239851-C2 ERZ.95-SST-p-M12x25-C2 95 M12 108 26 56.5 61.5 43 5 45 19 25 18 28 115
239851-C3 ERZ.95-SST-p-M12x25-C3 95 M12 108 26 56.5 61.5 43 5 45 19 25 18 28 115
239851-C6 ERZ.95-SST-p-M12x25-C6 95 M12 108 26 56.5 61.5 43 5 45 19 25 18 28 115
239853-C1 ERZ.95-SST-p-M12x32-C1 95 M12 108 26 56.5 61.5 43 5 45 19 32 18 28 118
239853-C2 ERZ.95-SST-p-M12x32-C2 95 M12 108 26 56.5 61.5 43 5 45 19 32 18 28 118
239853-C3 ERZ.95-SST-p-M12x32-C3 95 M12 108 26 56.5 61.5 43 5 45 19 32 18 28 118
239853-C6 ERZ.95-SST-p-M12x32-C6 95 M12 108 26 56.5 61.5 43 5 45 19 32 18 28 118
239855-C1 ERZ.95-SST-p-M12x40-C1 95 M12 108 26 56.5 61.5 43 5 45 19 40 18 28 121
239855-C2 ERZ.95-SST-p-M12x40-C2 95 M12 108 26 56.5 61.5 43 5 45 19 40 18 28 121
239855-C3 ERZ.95-SST-p-M12x40-C3 95 M12 108 26 56.5 61.5 43 5 45 19 40 18 28 121
239855-C6 ERZ.95-SST-p-M12x40-C6 95 M12 108 26 56.5 61.5 43 5 45 19 40 18 28 121
239857-C1 ERZ.95-SST-p-M12x50-C1 95 M12 108 26 56.5 61.5 43 5 45 19 50 18 28 128
239857-C2 ERZ.95-SST-p-M12x50-C2 95 M12 108 26 56.5 61.5 43 5 45 19 50 18 28 128
239857-C3 ERZ.95-SST-p-M12x50-C3 95 M12 108 26 56.5 61.5 43 5 45 19 50 18 28 128
239857-C6 ERZ.95-SST-p-M12x50-C6 95 M12 108 26 56.5 61.5 43 5 45 19 50 18 28 128
239859-C1 ERZ.95-SST-p-M12x63-C1 95 M12 108 26 56.5 61.5 43 5 45 19 63 18 28 133
239859-C2 ERZ.95-SST-p-M12x63-C2 95 M12 108 26 56.5 61.5 43 5 45 19 63 18 28 133
239859-C3 ERZ.95-SST-p-M12x63-C3 95 M12 108 26 56.5 61.5 43 5 45 19 63 18 28 133
239859-C6 ERZ.95-SST-p-M12x63-C6 95 M12 108 26 56.5 61.5 43 5 45 19 63 18 28 133
239861-C1 ERZ.95-SST-p-M12x80-C1 95 M12 108 26 56.5 61.5 43 5 45 19 80 18 28 141
239861-C2 ERZ.95-SST-p-M12x80-C2 95 M12 108 26 56.5 61.5 43 5 45 19 80 18 28 141
239861-C3 ERZ.95-SST-p-M12x80-C3 95 M12 108 26 56.5 61.5 43 5 45 19 80 18 28 141
239861-C6 ERZ.95-SST-p-M12x80-C6 95 M12 108 26 56.5 61.5 43 5 45 19 80 18 28 141
3D-модель Технические данные (PDF)

Основные характеристики

Корпус рычага

Технополимер на основе полиамида (PA), армированного стекловолокном, RAL 7021 (C1) серо-чёрный цвет, RAL 2004 (C2) оранжевый цвет, RAL 7035 (C3) серый цвет, RAL 3000 (C6) красный цвет, матовая отделка.

Зубчатая вставка из цинкового сплава для крепления к металлическому прижимному элементу.

Стандартные исполнения

Фиксирующий винт с внутренним шестигранником типа TORX ®*.

Возвратная пружина из нержавеющей стали AISI 302.

  • ERZ-A: прижимной элемент из стали с чёрной оксидной плёнкой с резьбовым отверстием и стопорным винтом.
  • ERZ-SST: прижимной элемент из нержавеющей стали AISI 303 с резьбовым отверстием и стопорным винтом.
  • ERZ-p: прижимной элемент из стали с чёрной оксидной плёнкой с резьбовой шпилькой и стопорным винтом.
  • ERZ-SST-p: прижимной элемент из нержавеющей стали AISI 303 с резьбовой шпилькой и стопорным винтом.

Общая информация

Особенности и области применения

Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.

Зубчики из цинкового сплава в цельнометаллическом прижимном элементе обеспечивают надёжное сцепление. По отдельному заказу возможна дополнительная механическая обработка для особых условий эксплуатации.

Инструкции по использованию

Инструкции по использованию

Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.

Если рычаг не может вращаться на 360 °, зажимной элемент можно легко завинтить с помощью винта с головкой с звездообразным углублением (после выключения рычага).

* Зарегистрированный товарный знак компании TEXTRON INC.

Вопрос о продукции

Спросите о серии ERZ-SST-p — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ERM-A — Регулируемые ручки

ERM-A

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовое отверстие
ERM-SST — Регулируемые ручки

ERM-SST

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовое отверстие
ERM-SST-p — Регулируемые ручки

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовой винт
ERM-p — Регулируемые ручки

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовой винт
ERS-A — Регулируемые ручки с функцией защиты

ERS-A

Регулируемые ручки с функцией защиты

Нажимные, технополимер

втулка из вороненой стали с глухим резьбовым отверстием.
ERS-B — Регулируемые ручки с функцией защиты

ERS-B

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Латунная втулка, резьбовое отверстие
ERS-p — Регулируемые ручки с функцией защиты

ERS-p

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Стальной резьбовой стержень, покрытый черной оксидной пленкой
ERW-B — Регулируемые ручки

ERW-B

Регулируемые ручки

Плоская ручка, технополимер

Латунная втулка, резьбовое отверстие

Артикул модели

ERZ-SST-p — Регулируемые ручки

Чертёж ERZ-SST-p
