Серия ERX-SST-RC
ERX-SST-RC
Регулируемые ручки
с эластичным фиксатором, технополимер
Втулка из нержавеющей стали, глухое резьбовое отверстие
Исполнения серии ERX-SST-RC
Изображения
Схемы
ERX-SST-RC

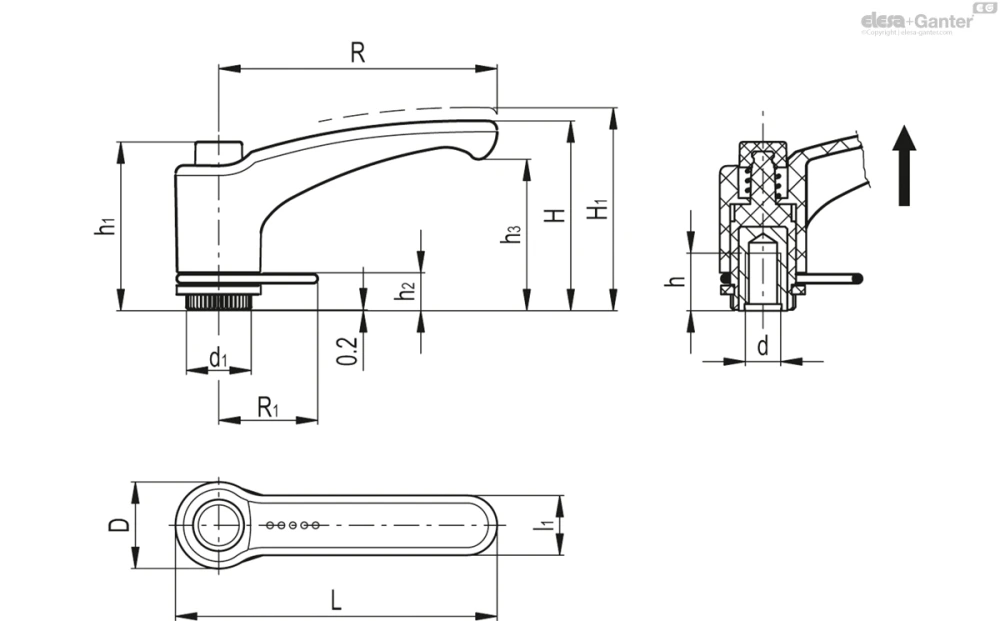

Таблица моделей — Регулируемые ручки
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 236070-C1 | ERX.44-SST-M6-C1-RC | 44 | M6 | 52 | 16 | 32.5 | 36 | 10 | 29.5 | 6 | 25 | 12 | 11 | 21 | 18 | 15 | |
| 236080-C1 | ERX.63-SST-M8-C1-RC | 63 | M8 | 72.5 | 19 | 43 | 47 | 13 | 37.5 | 8 | 34.5 | 15 | 13.5 | 22.5 | 20 | 26.8 | |
| 236090-C1 | ERX.78-SST-M10-C1-RC | 79 | M10 | 91.5 | 24.5 | 54 | 58 | 18 | 47 | 12 | 44 | 19 | 16 | 24 | 24 | 47.8 |
Основные характеристики
Корпус рычага
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Нажимная кнопка
Технополимер, серо-чёрный цвет, полированная отделка
Эластичный фиксатор и упругое кольцо
Технополимер на основе ацетальной смолы (POM), черный цвет.
Стандартные исполнения
Прижимной элемент из технополимера, армированный стекловолокном с удерживающим штифтом, чёрного цвета, с насечкой на выступающей части, облегчающей закручивание. Возвратная пружина из нержавеющей стали AISI 302.
- ERX-SST-RC: Втулка из нержавеющей стали AISI 303 с глухим резьбовым отверстием.
- ERX-SST-p-RC: Шпилька из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI 947 : ISO 4753 (см. Технические данные).
Общая информация
Особенности и области применения
Фиксатор, расположенный между рычагом и упругим кольцом, может свободно вращаться.
Подходит для использования, когда необходимо предотвратить потерю ручки.
Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.
Преимущества изделий данной модели в сравнении с регулируемыми ручками других типов с металлическим фиксирующим винтом:
- абсолютная электрическая изоляция для оператора
- отсутствие на поверхности стальных компонентов, подверженных ржавению
- эргономичность.
Устойчивость к нагрузкам
Регулируемые ручки с прижимными элементами предназначены для зажимных операций, иногда производимых с очень высокой частотой.
Таким образом, особое значение имеет эксплуатационная устойчивость ручки (например, устойчивость к повторяющемся циклам затягивания), в частности прочность зубчатого элемента в узле зацепления, который передаёт усилие от рычага к резьбовому элементу (втулке или шпильке).

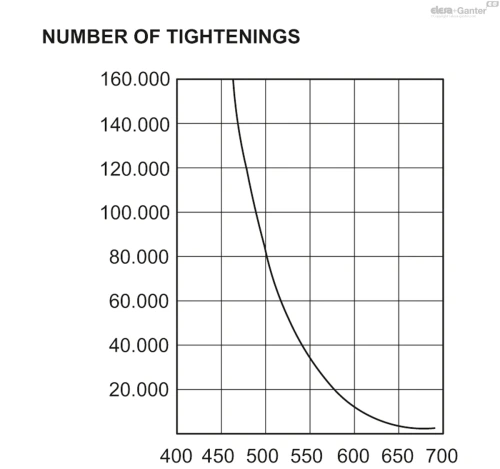

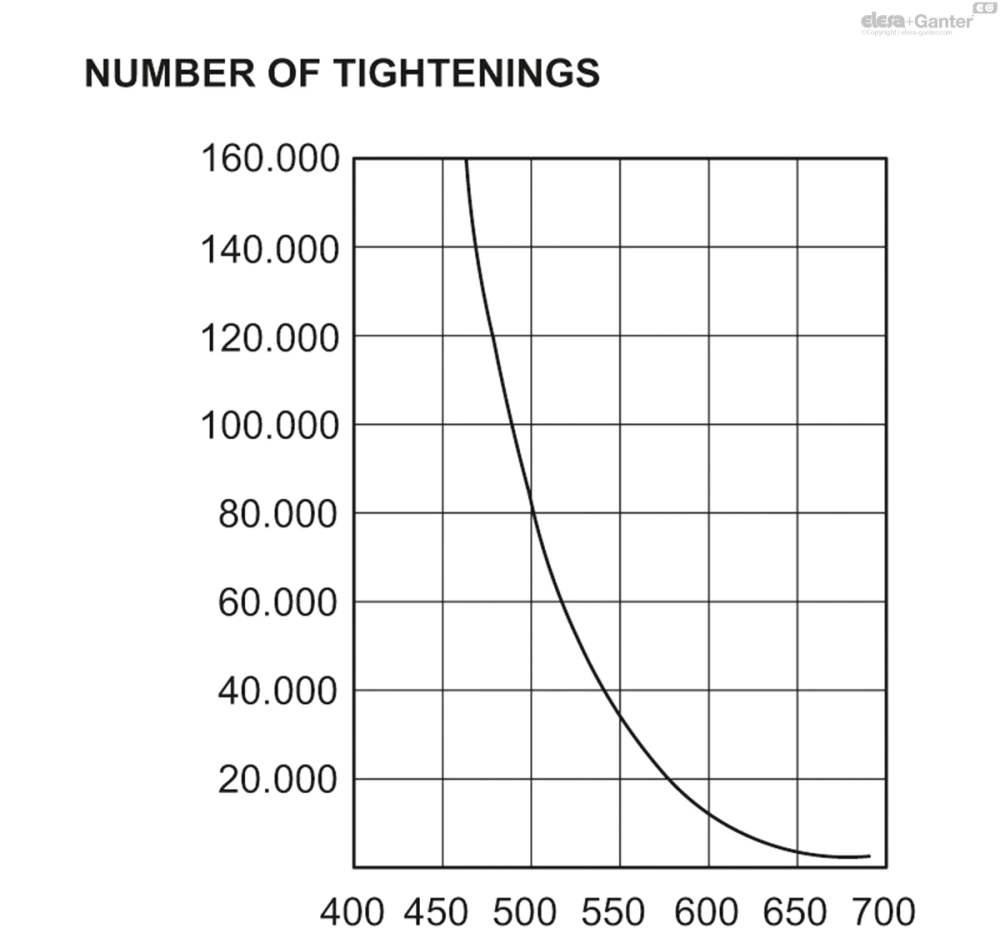

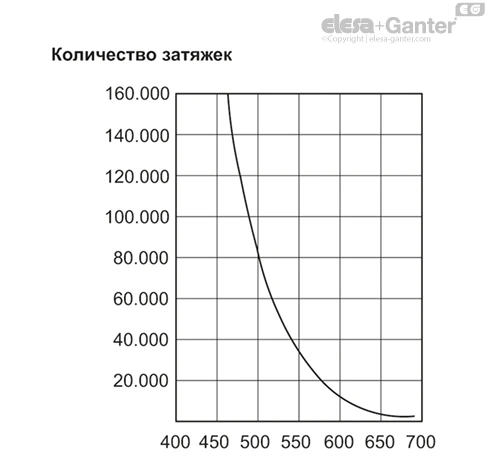

На практике результаты нескольких лабораторных исследований, выполненных с применением специального инструмента, имитирующего самые суровые условия использования, показали, что, например, регулируемая ручка ERX.78 может выдержать без оседания более 100 000 циклов затяжки под воздействием силы 490 Н (см. график).
Особый технополимер, армированный стекловолокном, позволяет регулируемым ручкам производства компании ELESA достичь отличных показателей эксплуатационной устойчивости, которые намного выше прилагаемых усилий в обычных условиях работы.
Инструкции по использованию
Инструкции по использованию
Для выполнения регулировки в процессе затяжки поднимите рычаг для расцепления зубьев зажимного элемента и верните его в исходное положение. Когда рычаг отпущен, возвратная пружина автоматически зацепляет зубья.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
- CT-S: шариковые цепи из технополимера и нержавеющей стали.
- GN 111: шариковые цепи из нержавеющей стали и латуни.
- CV-T: удерживающие тросы из полиэтилена и нержавеющей стали.
- GN 111.2: удерживающие тросы из нержавеющей стали.
- GN 111.4: удерживающие тросы из полиуретана и нержавеющей стали.
