Серия ERX-AV
ERX-AV-p
Регулируемые ручки
Быстрая сборка, технополимер
Резьбовая шпилька из оцинкованной стали
Исполнения серии ERX-AV
Изображения

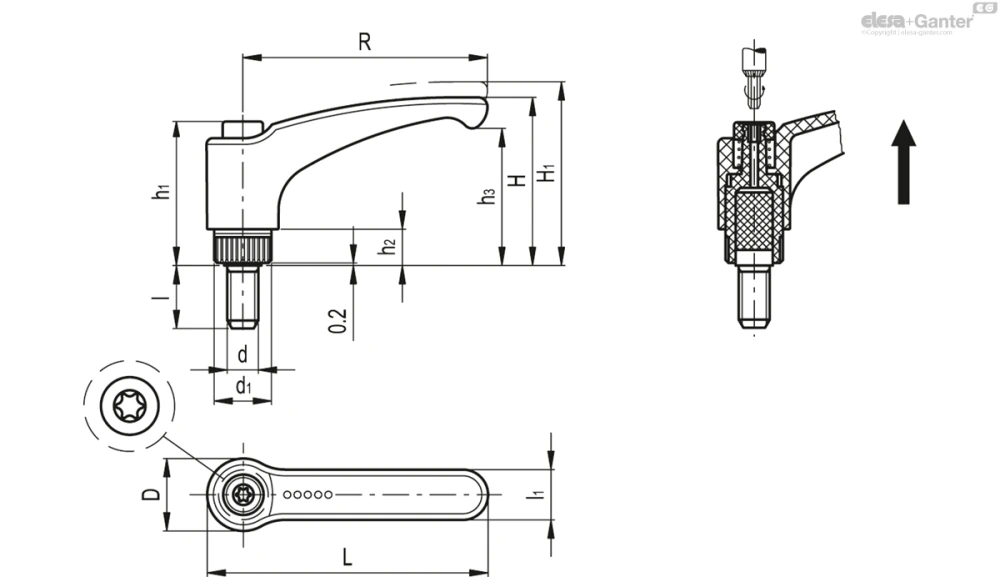

Схемы
ERX-AV-p
Таблица моделей — Регулируемые ручки
| Артикул | Описание | R | d6g | L | D | H | H1 | h1 | h2 | h3 | d1 |
|
l1 | Количество зубьев |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 234518-C2 | ERX.78 AV p-M10x20-C2 | 79 | M10 | 91.5 | 24.5 | 54 | 58 | 45 | 12 | 44 | 19 | 20 | 16 | 24 | 58 | |
| 234528-C2 | ERX.78 AV p-M10x30-C2 | 79 | M10 | 91.5 | 24.5 | 54 | 58 | 45 | 12 | 44 | 19 | 30 | 16 | 24 | 61 | |
| 234538-C2 | ERX.78 AV p-M10x40-C2 | 79 | M10 | 91.5 | 24.5 | 54 | 58 | 45 | 12 | 44 | 19 | 40 | 16 | 24 | 68 | |
| 234543-C2 | ERX.78 AV p-M10x50-C2 | 79 | M10 | 91.5 | 24.5 | 54 | 58 | 45 | 12 | 44 | 19 | 50 | 16 | 24 | 70 |
Основные характеристики
Корпус рычага
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Нажимная кнопка
Технополимер, оранжевый цвет RAL 2004, глянцевая отделка. При заказе в достаточном количестве возможно исполнение в любом другом цвете палитры Ergostyle.
Стандартные исполнения
Прижимной элемент из технополимера, армированный стекловолокном с удерживающим штифтом, чёрного цвета, с насечкой на выступающей части, облегчающей закручивание. Возвратная пружина из нержавеющей стали AISI 302.
Для быстрой сборки (патент компании ELESA) звездообразное углубление ISO 10664 под ключ TORX |а|®|аа| T15 (зарегистрированный товарный знак TEXTRON INC.).
- ERX-AV-B:втулка из латуни с глухим резьбовым отверстием.
- ERX-AV-p:резьбовой стержень из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
Общая информация
Особенности и области применения
Материал исполнения кнопок (пластик) на ручках модели ERX-AV не отменяет возможности их быстрого монтажа с помощью электрической или пневматической отвертки с функцией контроля крутящего момента.
устойчивость к нагрузкам
См. ERX..
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Ручка оранжевого цвета.
Втулки и шпильки различных типов.
Инструкции по использованию
Инструкции по использованию
Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.
