Серия EPR.

EPR-SH

Ручки-купе

для винтового крепления, технополимер

Oткрытым гнездом без заглушки

Таблица (PDF)

Исполнения серии EPR.

EPR-F-SH

Ручки-купе

для винтового крепления, технополимер

EPR-SH

Ручки-купе

для винтового крепления, технополимер

EPR-SH

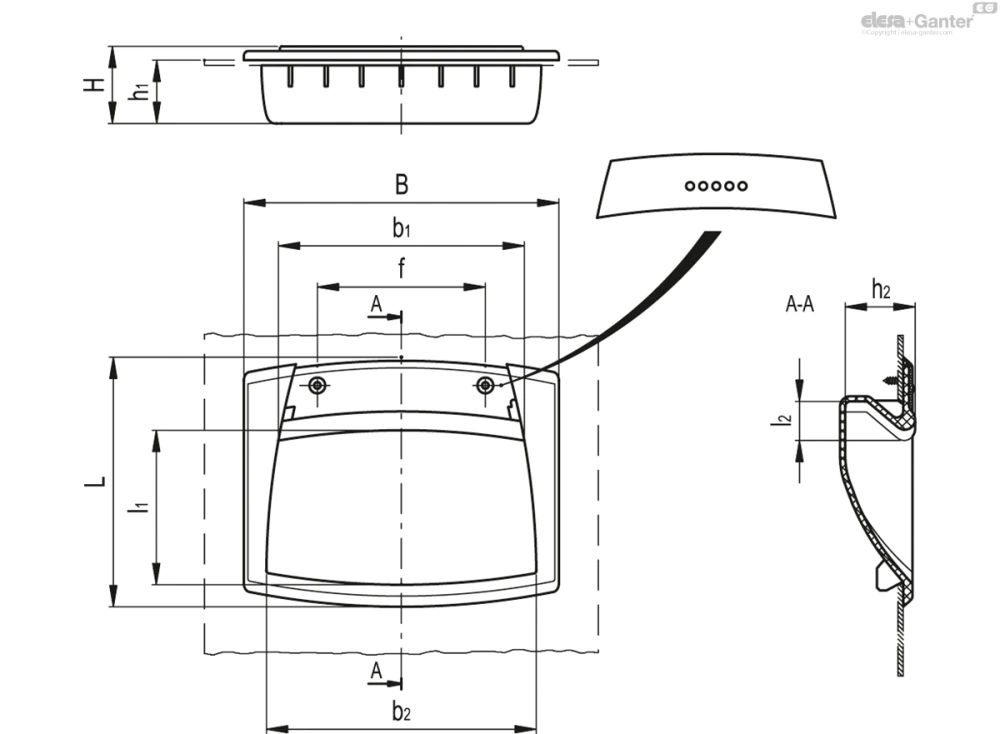

Таблица моделей — Ручки-купе

Артикул	Описание	A	f	L	H	h₁	h₂	b₁	b₂	l₁	l₂	F₁[N]	F₂[N]	Вес (г)
261091-C1	EPR.110-SH-C1	109	64	73	24	20	21.5	90	96	42	9	1300	500	50
261091-C2	EPR.110-SH-C2	109	64	73	24	20	21.5	90	96	42	9	1300	500	50
261091-C3	EPR.110-SH-C3	109	64	73	24	20	21.5	90	96	42	9	1300	500	50
261091-C4	EPR.110-SH-C4	109	64	73	24	20	21.5	90	96	42	9	1300	500	50
261091-C5	EPR.110-SH-C5	109	64	73	24	20	21.5	90	96	42	9	1300	500	50
261091-C6	EPR.110-SH-C6	109	64	73	24	20	21.5	90	96	42	9	1300	500	50
261091-C17	EPR.110-SH-C17	109	64	73	24	20	21.5	90	96	42	9	1300	500	50
261121-C1	EPR.120-SH-C1	120	64	95	28.5	24	26.5	94	103	58	11	1200	400	60
261121-C2	EPR.120-SH-C2	120	64	95	28.5	24	26.5	94	103	58	11	1200	400	60
261121-C3	EPR.120-SH-C3	120	64	95	28.5	24	26.5	94	103	58	11	1200	400	60
261121-C4	EPR.120-SH-C4	120	64	95	28.5	24	26.5	94	103	58	11	1200	400	60
261121-C5	EPR.120-SH-C5	120	64	95	28.5	24	26.5	94	103	58	11	1200	400	60
261121-C6	EPR.120-SH-C6	120	64	95	28.5	24	26.5	94	103	58	11	1200	400	60
261121-C17	EPR.120-SH-C17	120	64	95	28.5	24	26.5	94	103	58	11	1200	400	60

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Крышка винта

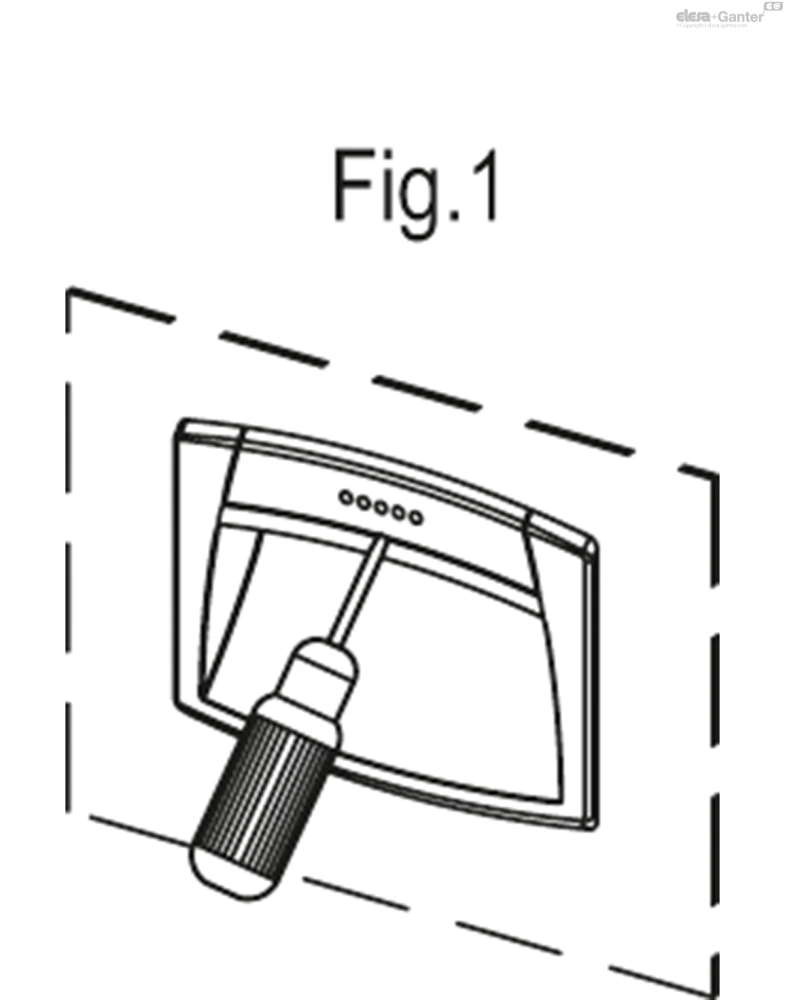

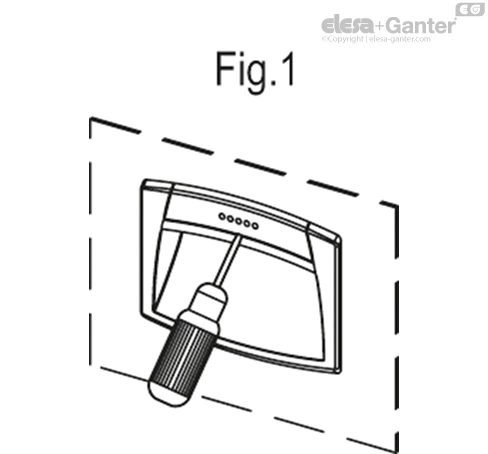

ECO.R: tехнополимер на основе полиэстера (РВТ) в палитре цветов Elecolors, глянцевая поверхность, пресс-сборка. Входят в комплект поставки, снимаются с помощью отвёртки (рис. 1).

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

Сквозные отверстия для саморезов из нержавеющей стали AISI 304 в соответствии со стандартом ISO 7050, Ø 2,9 x 9,5 мм, входят в комплект поставки (см. «Инструкции по монтажу»).

EPR-SH: ручка с открытым гнездом без заглушки.

EPR-F-SH: ручка с заглушкой серо-черного цвета из технополимера, матовая отделка, возвратная пружина из нержавеющей стали.

Общая информация

Эргономичность и удобство в использовании

Обладает современным дизайном благодаря компактной форме. Внутренний профиль гнезда обеспечивает безопасный, удобный и эргономичный захват. Цветная крышка винта улучшает видимость ручки и обеспечивает соответствие требованиям заказчика.

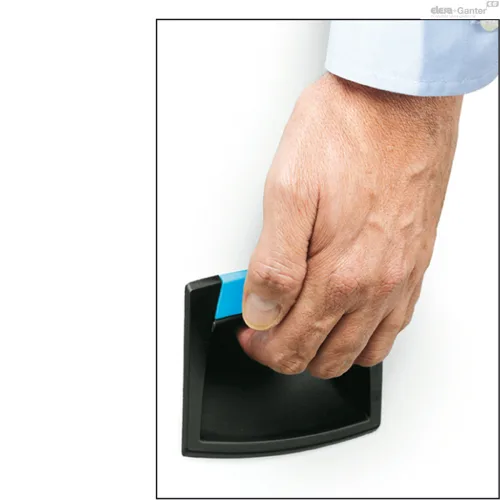

Заглушка является отличительной особенностью, которая позволяет полностью закрыть или открыть углубление простым помещением руки на неё.

Технические данные

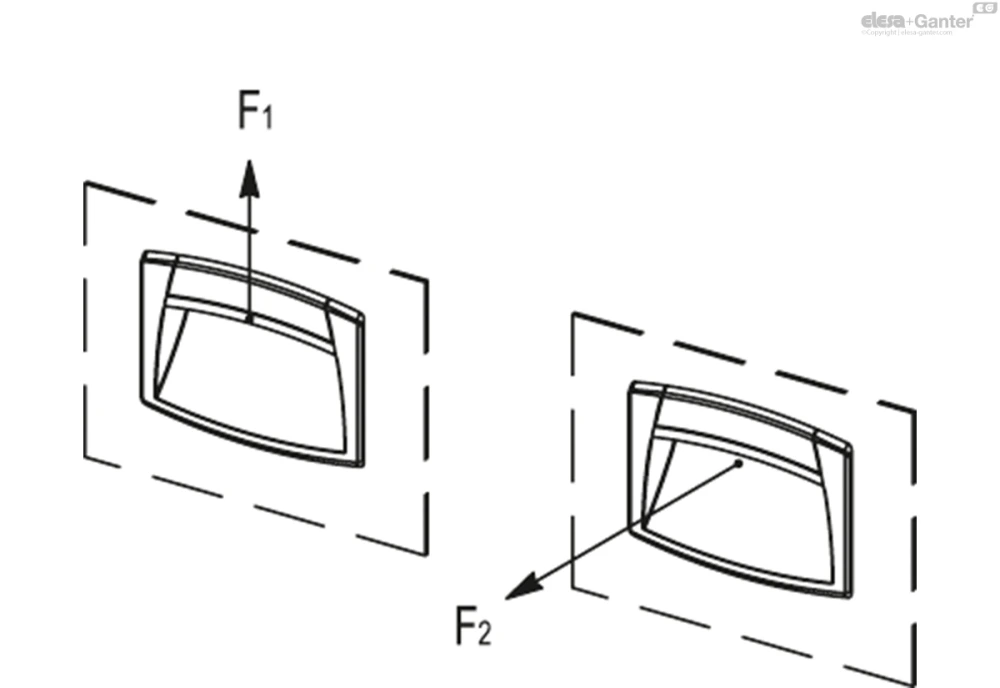

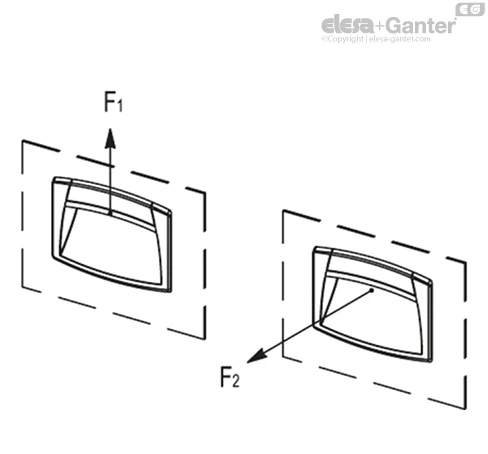

Коэффициенты сопротивления при подъёме (F1) и вытягивании (F2), приведённые в таблице, являются результатами лабораторных испытаний ручек, установленных на усиленных металлических пластинах толщиной = 1,5 мм (усилены в испытательных целях).

Инструкции по использованию

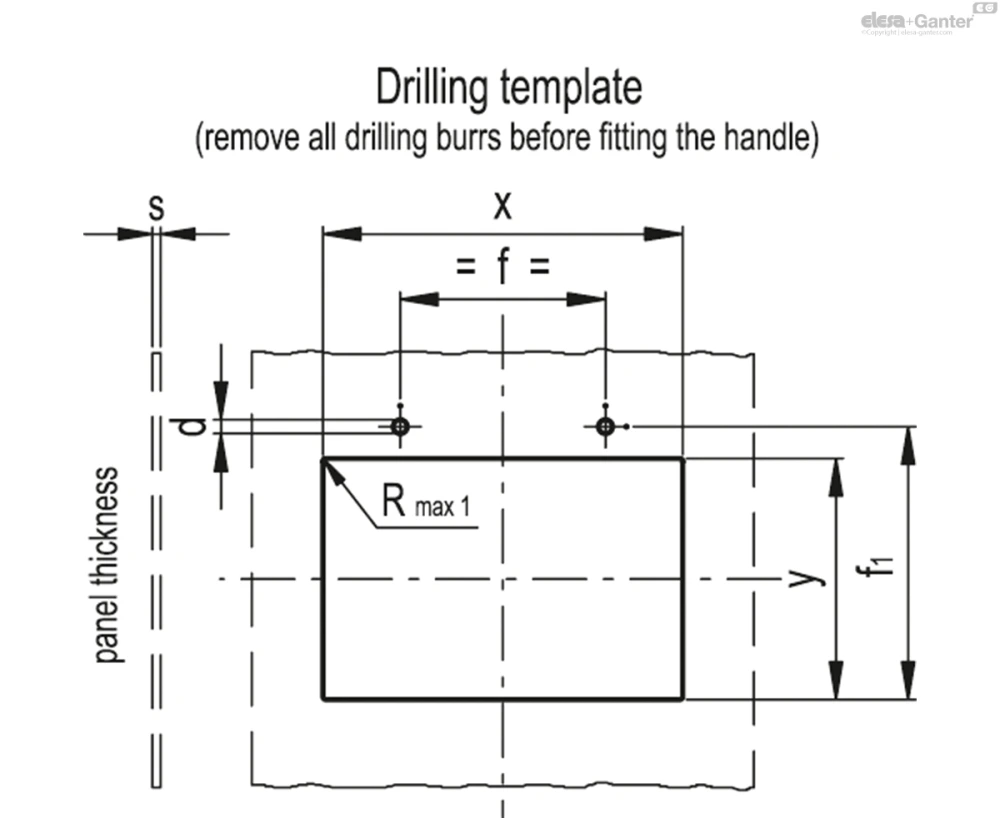

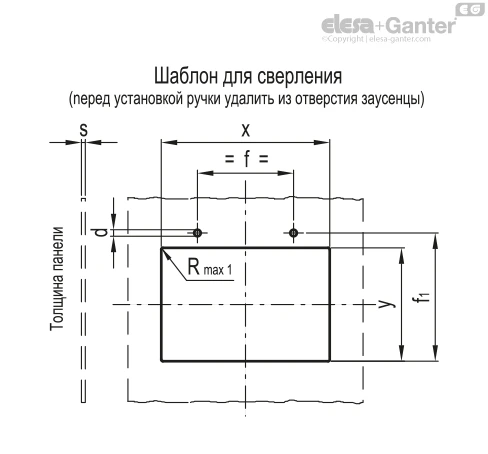

Шаблон для сверления

На панелях толщиной, превышающей 2,5 мм, мы рекомендуем производить установку ручки согласно одному из представленных здесь способов:

с помощью двух саморезов в отверстиях "d";
с помощью двух винтов с потайной головкой M3x6 после врезки отверстий в панели;
с помощью двух винтов с потайной головкой M3x10 с гайками, после сверления глухих отверстий диаметром 3,2 мм.

Инструкции по монтажу

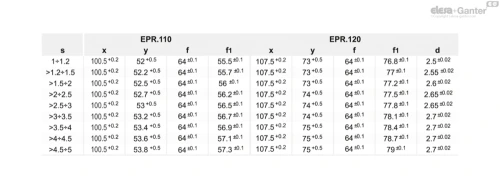

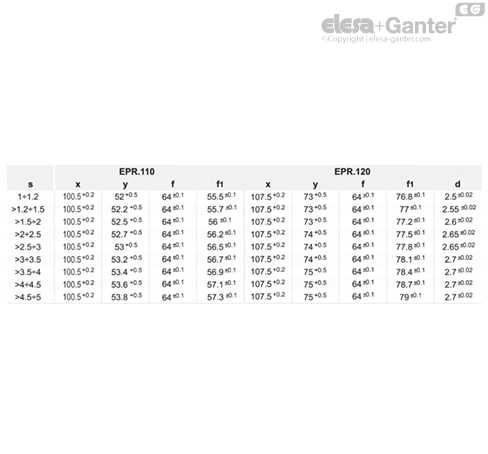

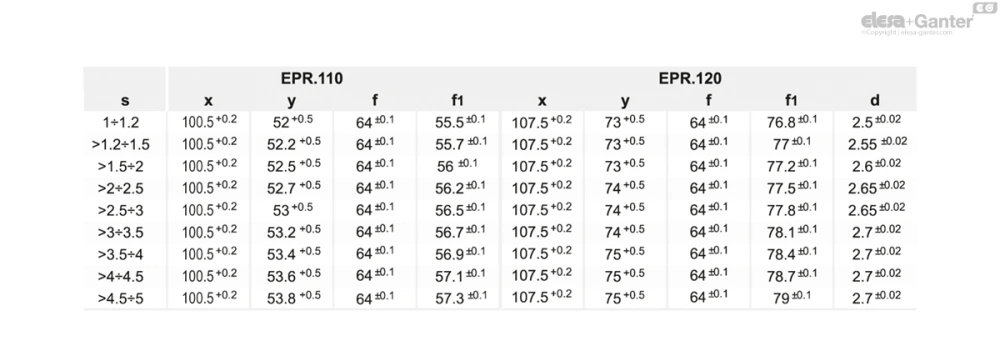

Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.

Удалите все неровности, оставшиеся после сверления, перед установкой ручки.

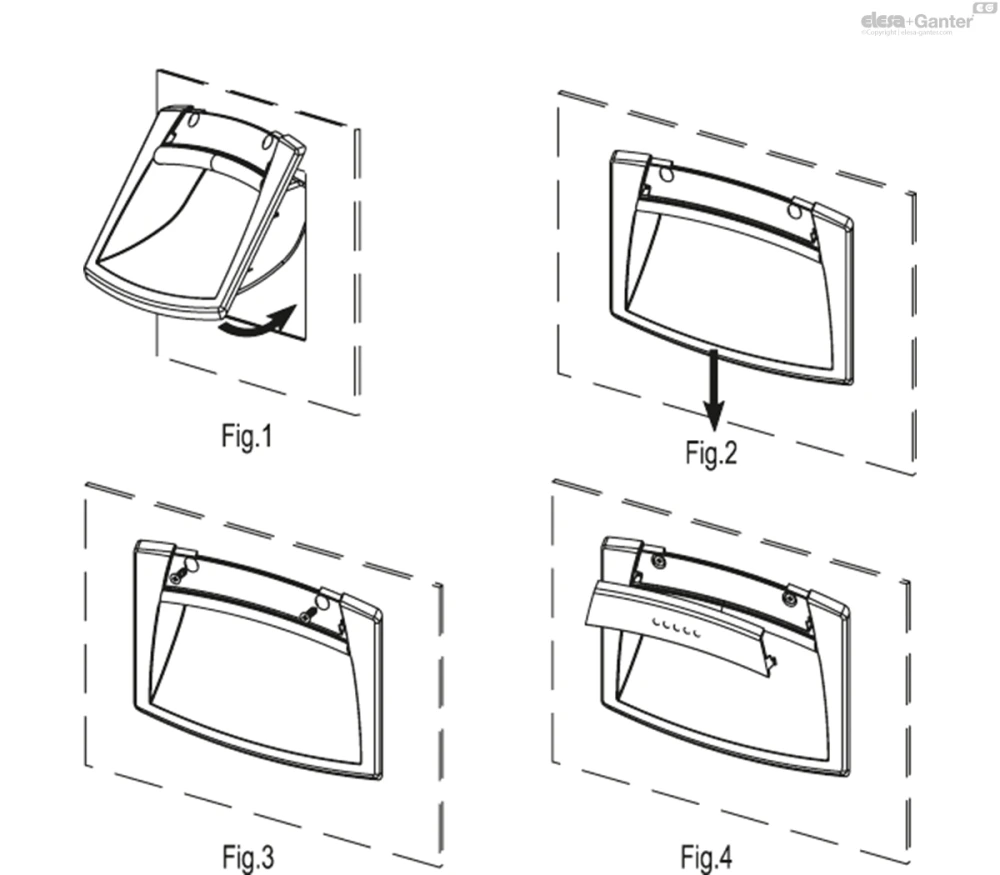

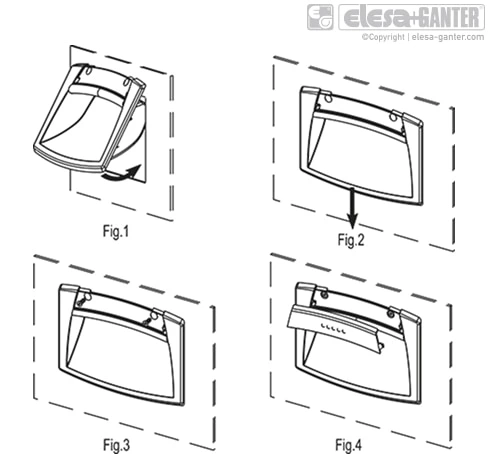

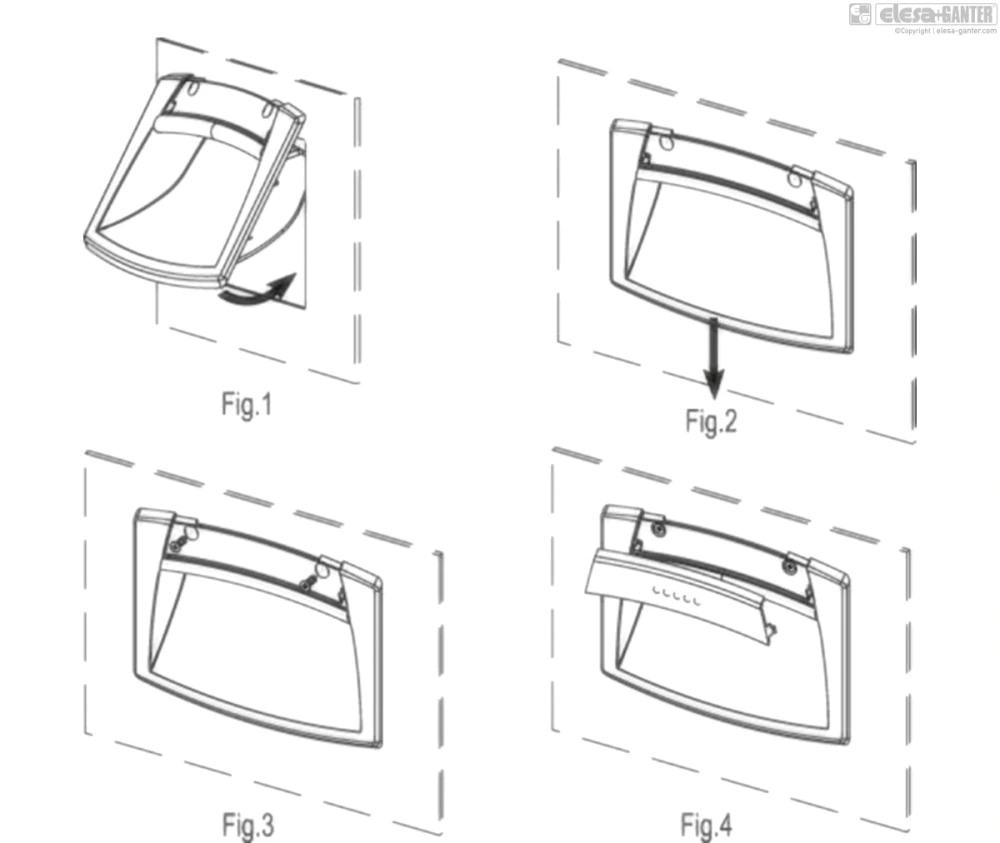

Установите верхнюю часть ручки в корпус (рис. 1) и нажмите на нижнюю часть, пока она твёрдо не станет на место.

Аккуратно потяните на ручку вниз (рис. 2).

Установите два самореза (рис. 3).

Соберите крышку винта, нажав сначала на боковые стороны и, наконец, на центральную часть (рис. 4).

Аксессуары

Аксессуары по запросу

ECO.R: крышка винта из технополимера на основе полиэстера (PBT), цветовая палитра Elecolors, глянцевая отделка, сборка путём плотной посадки (см. таблицу).
