Серия EPR-PF-IP

EPR-PF-IP

Ручки-купе с прокладкой

для встраиваемого монтажа, технополимер

Таблица (PDF)

EPR-PF-IP

Таблица моделей — Ручки-купе с прокладкой

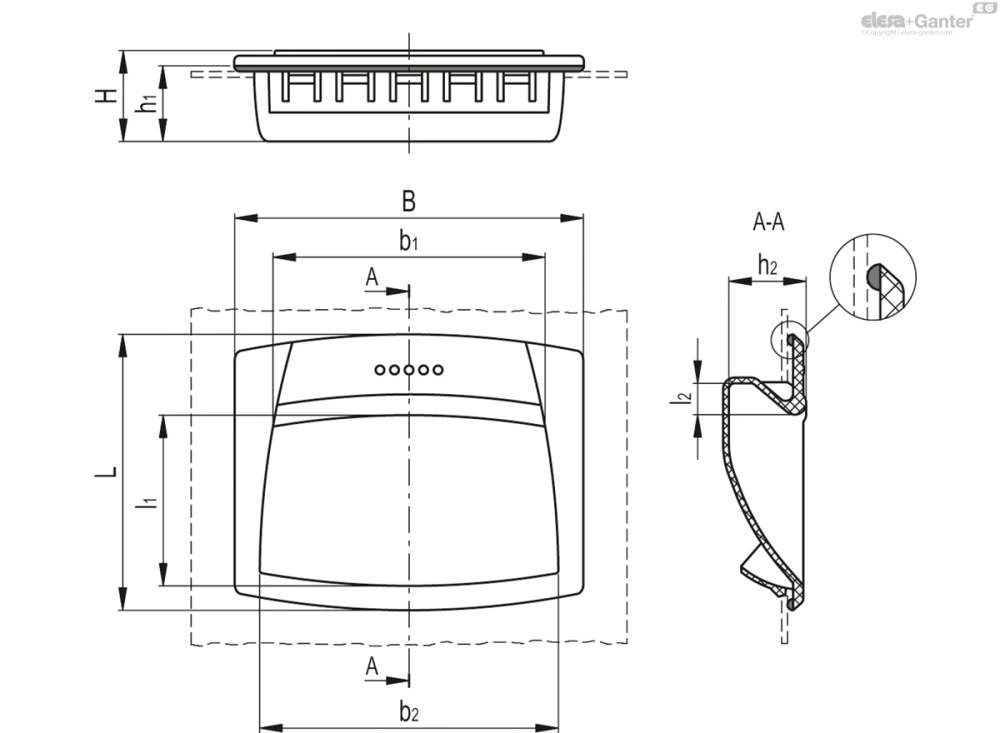

Артикул	Описание	A	L	H	h₁	h₂	b₁	b₂	l₁	l₂	F₁[N]	F₂[N]	Вес (г)	В корзину
261161-C1	EPR.110-PF-IP-C1	109	73	24	20	21.5	91	96	42	9	1300	400	48
261171-C1	EPR.120-PF-IP-C1	120	95	28.5	24	26.5	94	103	58	11	1000	250	68

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Уплотнительное кольцо

Пенополиуретан. Высокая устойчивость к воздействию слабых кислот, базовых растворов моющих средств, минеральных масел и производных.

Средняя устойчивость к воздействию различных видов топлива, спиртов, гликолей и эфиров.

Отсутствие устойчивости к воздействию сильных кислот/щелочей/органических растворителей (кетонов и хлорированных растворителей).

Защита IP

Класс защиты IP 65, в соответствии с EN 60529 (см. стр.

Общая информация

Эргономичность и удобство в использовании

Обладает современным дизайном благодаря компактной форме. Внутренний профиль гнезда обеспечивает безопасный, удобный и эргономичный захват.

Особенности

Наличие прокладки гарантирует защиту от брызг воды и пыли.

Технические данные

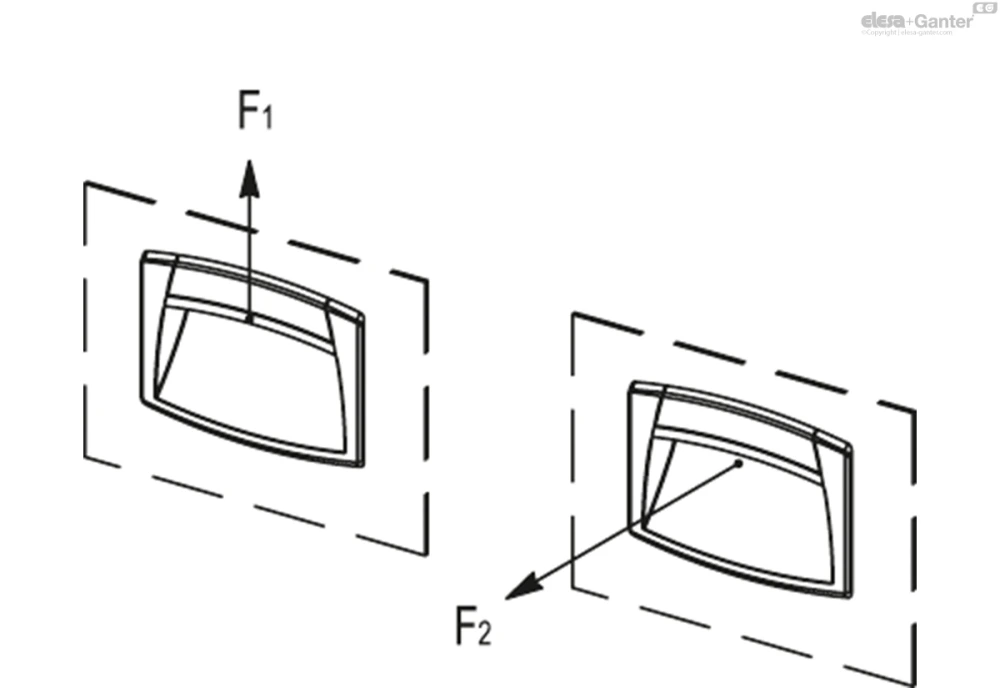

Коэффициенты сопротивления при подъеме (F1) и вытягивании (F2), приведенные в таблице, являются результатами лабораторных испытаний ручек, установленных на усиленных металлических пластинах толщиной 1,5 мм (усилены в испытательных целях).
