Серия ERB-CLEAN
ERB-CLEAN
Двунаправленные ручки-купе
для винтового крепления, технополимер, легкоочищаемые
Двунаправленные ручки-купе
Изображения
Схемы
ERB-CLEAN
Таблица моделей — Двунаправленные ручки-купе

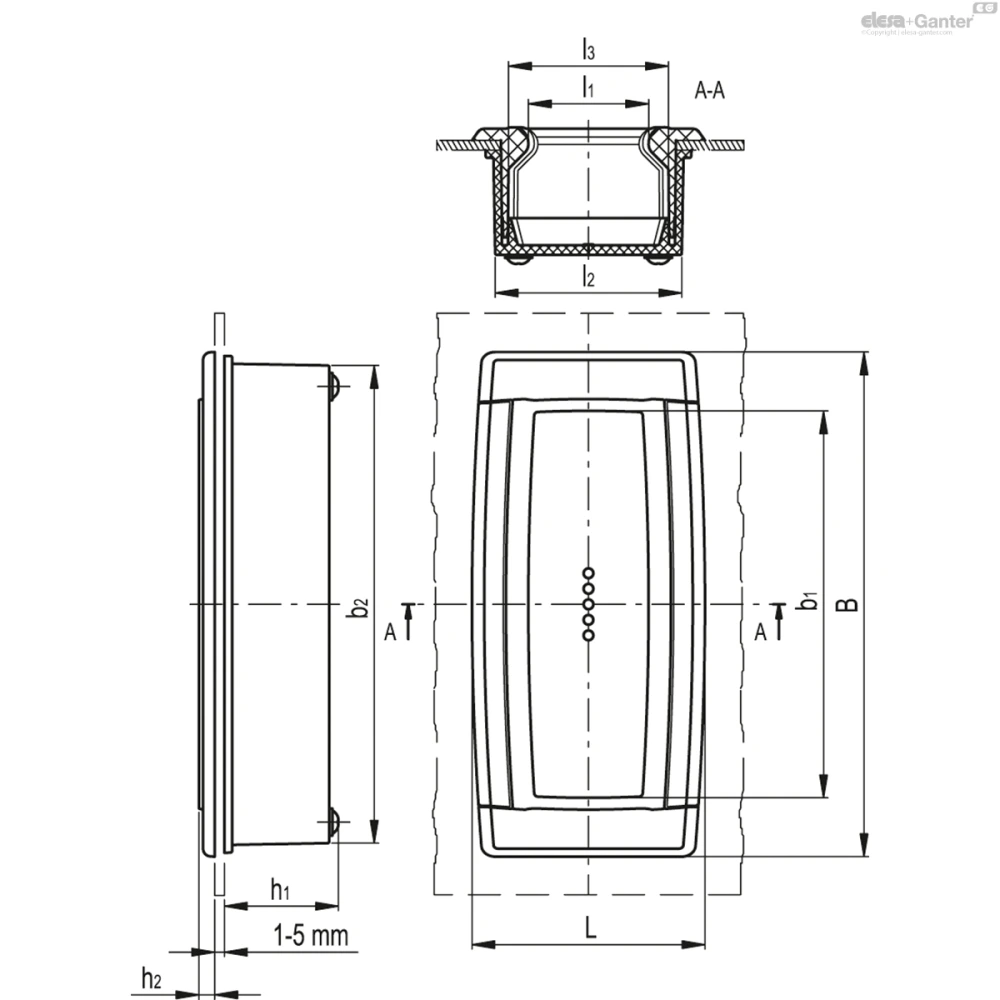

| Артикул | Описание | A | L | h1 | h2 | b1 | b2 | l1 | l2 | l3 | F1[N] | F2[N] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 151311 | ERB.130 CLEAN | 130 | 60 | 29.5 | 3 | 101 | 123 | 31 | 48 | 41 | 3500 | 3500 | 104 |
Основные характеристики
Материал
Tехнополимер на основе полиамида (PA), армированный стекловолокном, белый цвет, аналогичный RAL 9002, матовая отделка.
Стандартное исполнение
Сборка с помощью 4 саморезов из оцинкованной стали, Ø 3,5 x 20, входят в комплект поставки. Максимальный момент затяжки винтов: 1,2 [Н·м].
Общая информация
Особенности и области применения
Двунаправленные ручки-купе ERB-CLEAN подходят для открытия и закрытия раздвижных дверей.
ERB-CLEAN в белом цвете подходит для применения на медицинском и больничном оборудовании и машинах пищевой промышленности.
Конструкция гнезда обеспечивает безопасный, удобный и эргономичный захват. Компактность и плавные очертания.
Технические данные

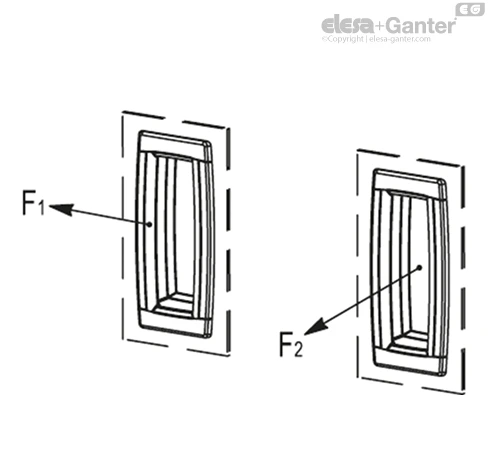

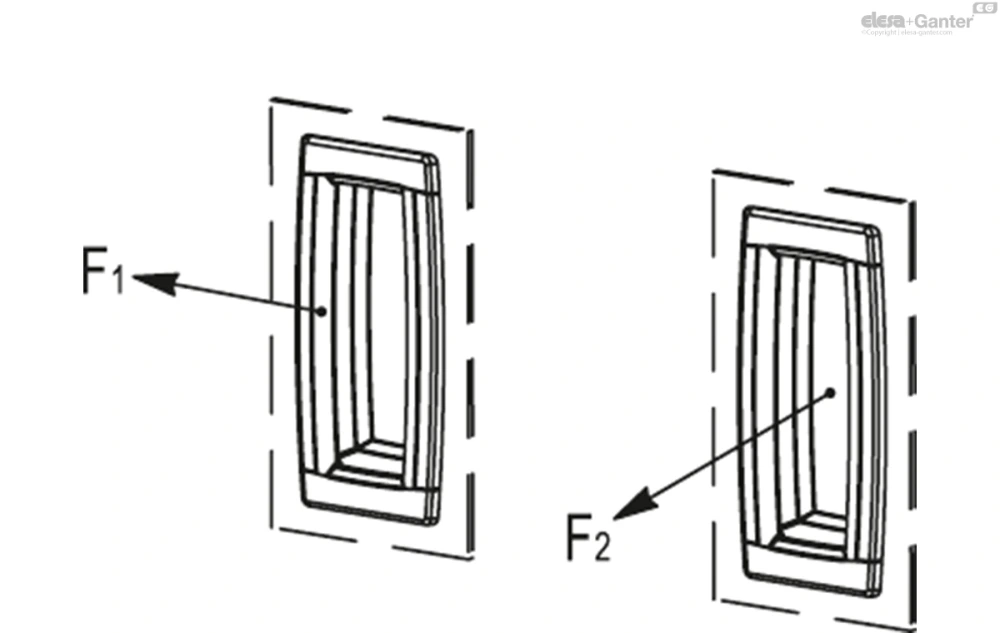

Коэффициенты сопротивления при подъёме (F1) и вытягивании (F2), приведённые в таблице, являются результатами лабораторных испытаний ручек, установленных на усиленных металлических пластинах толщиной = 1,5 мм (усилены в испытательных целях).
Инструкции по использованию

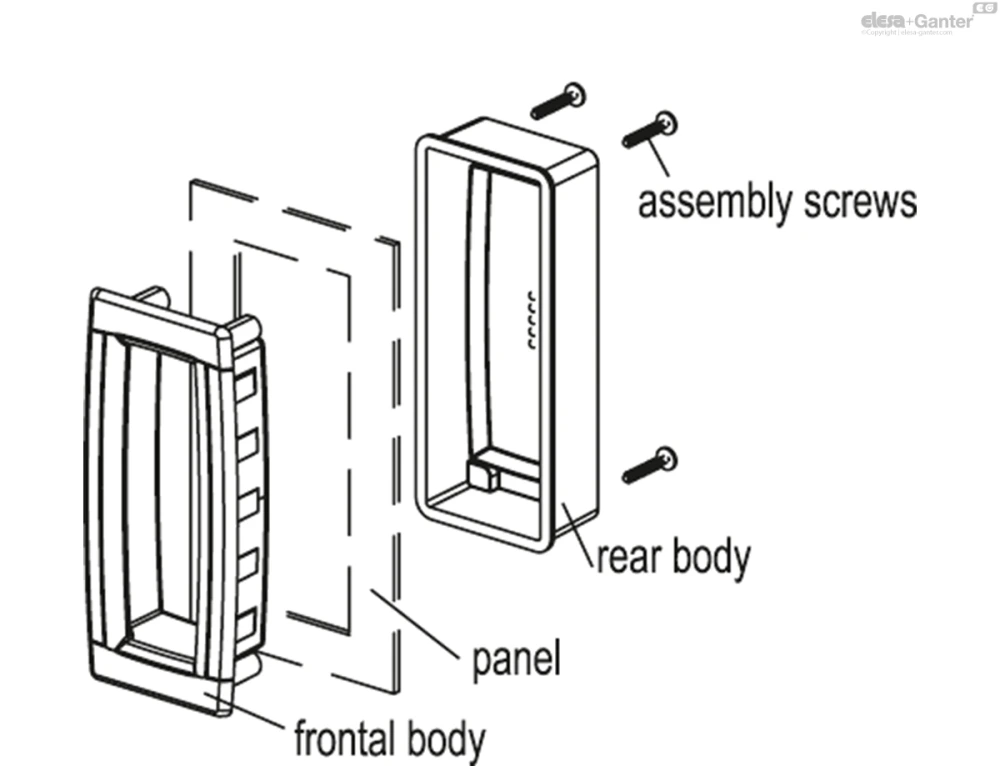

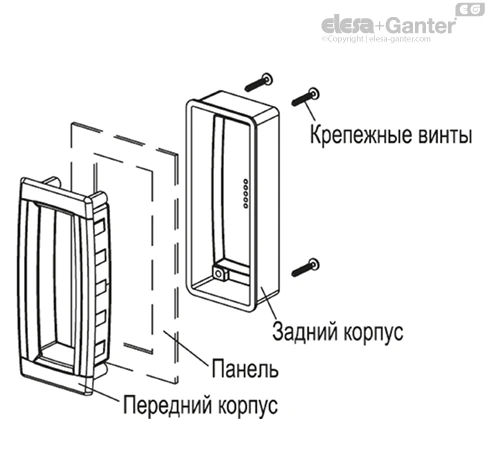

Инструкции по монтажу

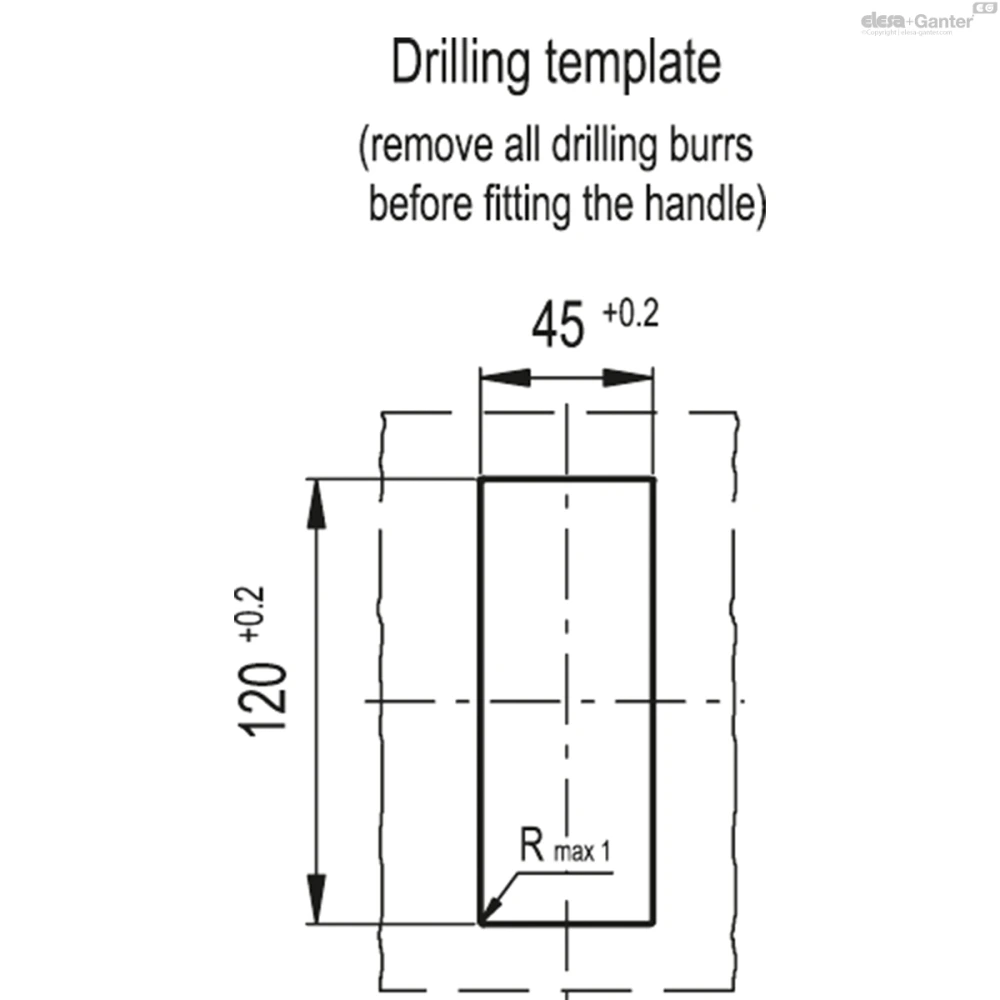

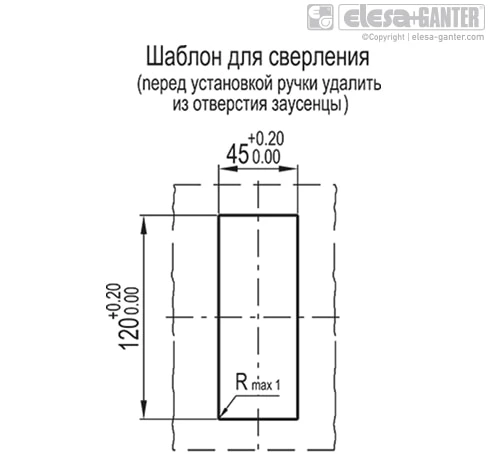

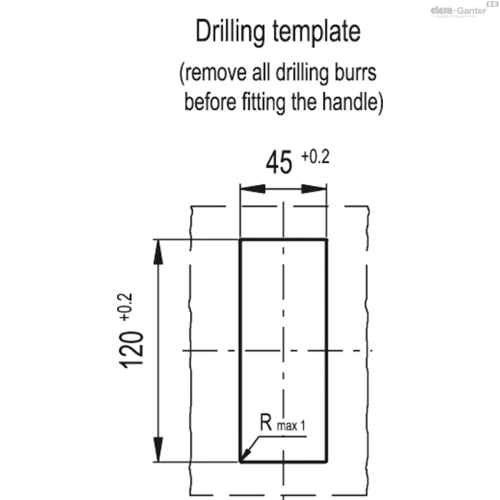

- Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.
- Удалите все неровности, оставшиеся после сверления, перед установкой ручки.
- Установите переднюю часть ручки в корпус панели.
- Установите заднюю часть ручки на заднюю панель и придавите до полной подгонки с передней частью ручки.
- Установите обе части вместе с саморезами.
