Серия ERB-PF-AE-V0

ERB-PF-AE-V0

Двунаправленные ручки-купе

для встраиваемого монтажа, технополимер сертифицированный, самозатухающий

Таблица (PDF)

ERB-PF-AE-V0 — Двунаправленные ручки-купе

ERB-PF-AE-V0

Таблица моделей — Двунаправленные ручки-купе

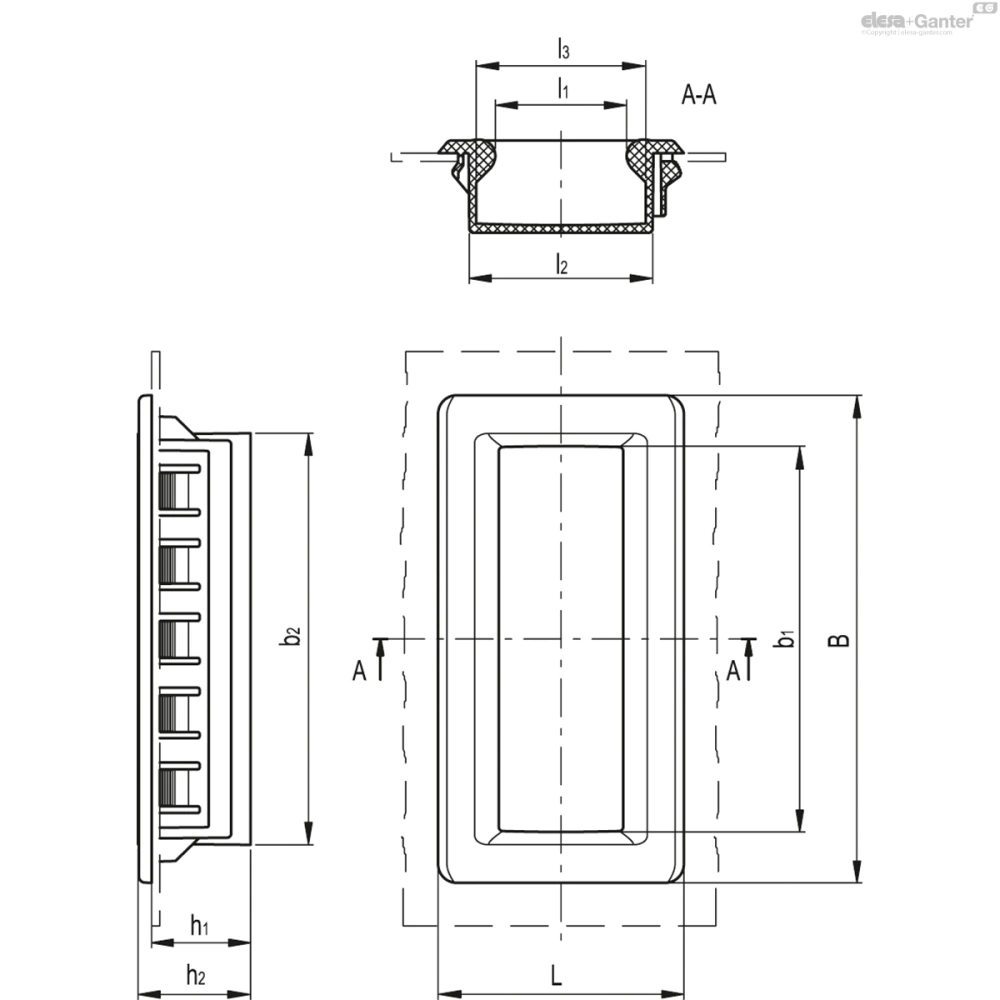

Артикул	Описание	A	L	h₁	h₂	b₁	b₂	l₁	l₂	l₃	F₂[N]	Вес (г)	В корзину
150901-C1	ERB.115-PF-AE-V0-C1	115	58	19	22	91	94	31	43.5	40	600	54

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, серо-чёрный цвет, матовая отделка.

Общая информация

Особенности и области применения

Двунаправленные ручки-купе ERB-PF подходят для открытия и закрытия раздвижных дверей. Эргономичность полости обеспечивает безопасный и удобный захват.

Технические данные

"V0" сертификация в соответствии с стандартом UL-94 сертификационной компании Underwriters Laboratories указывает на то, что на пластиковом испытуемом образце определённой формы и размера, расположенном в вертикальном положении, пламя гаснет в течение 10 секунд, не создавая раскалённых капель.

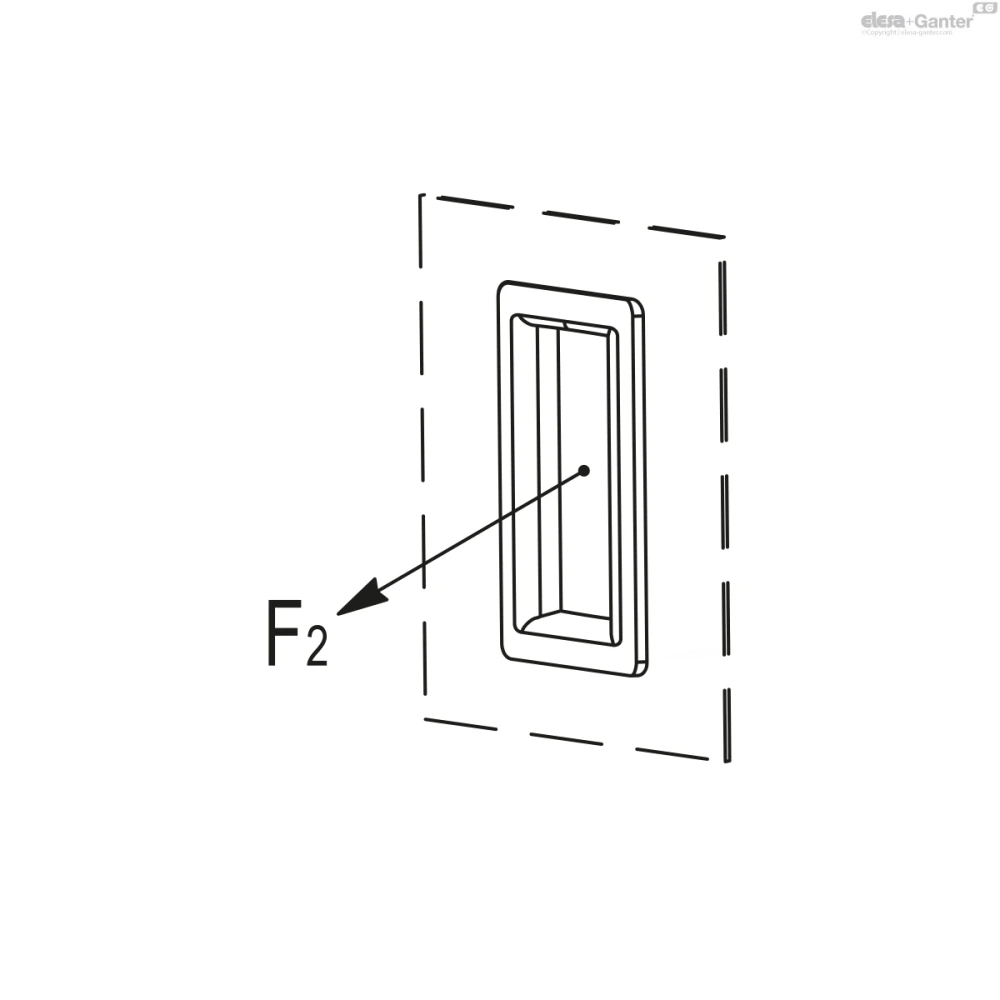

Указанное в таблице значение сопротивления вытягиванию (F2) получено в результате лабораторных испытаний, проведенных с рукояткой, собранной и закрепленной на панели толщиной 1,5 мм с целью выполнения испытаний.

Инструкция по применению

Инструкции по монтажу

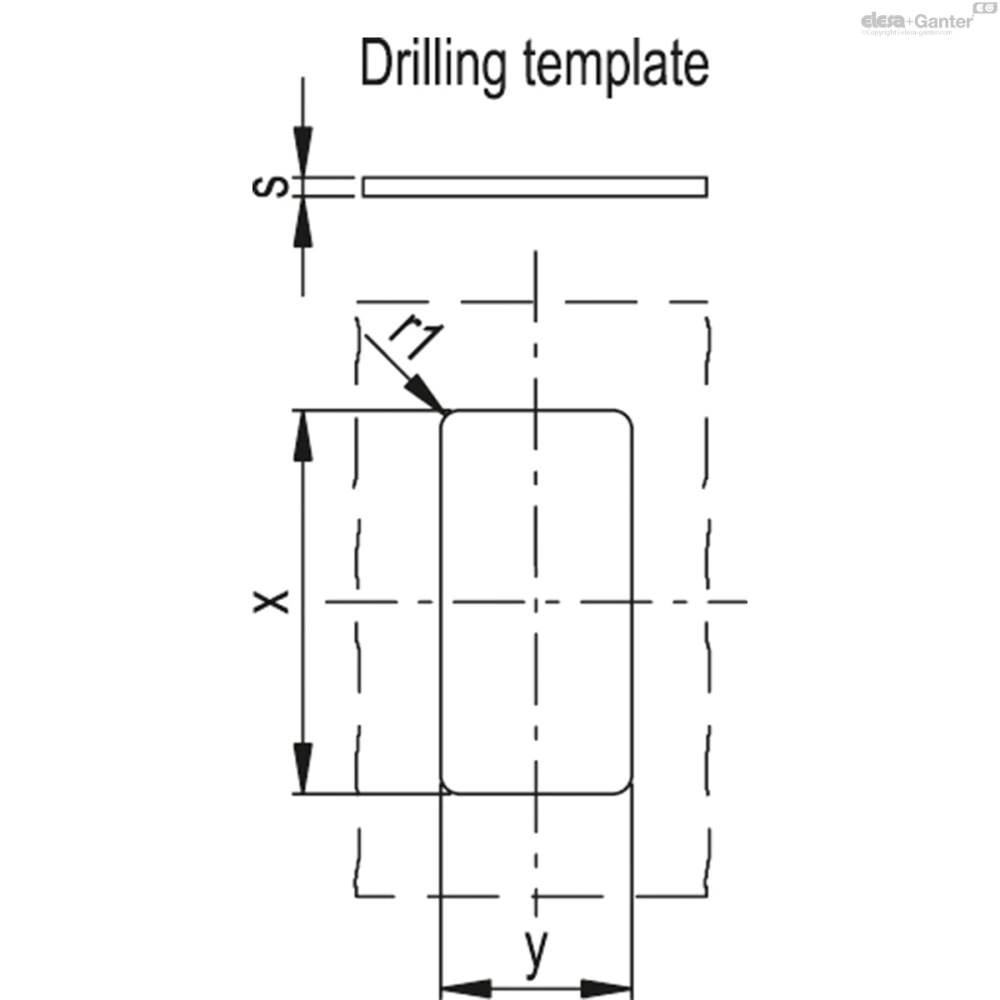

Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.
Удалите все неровности, оставшиеся после сверления, перед установкой ручки.

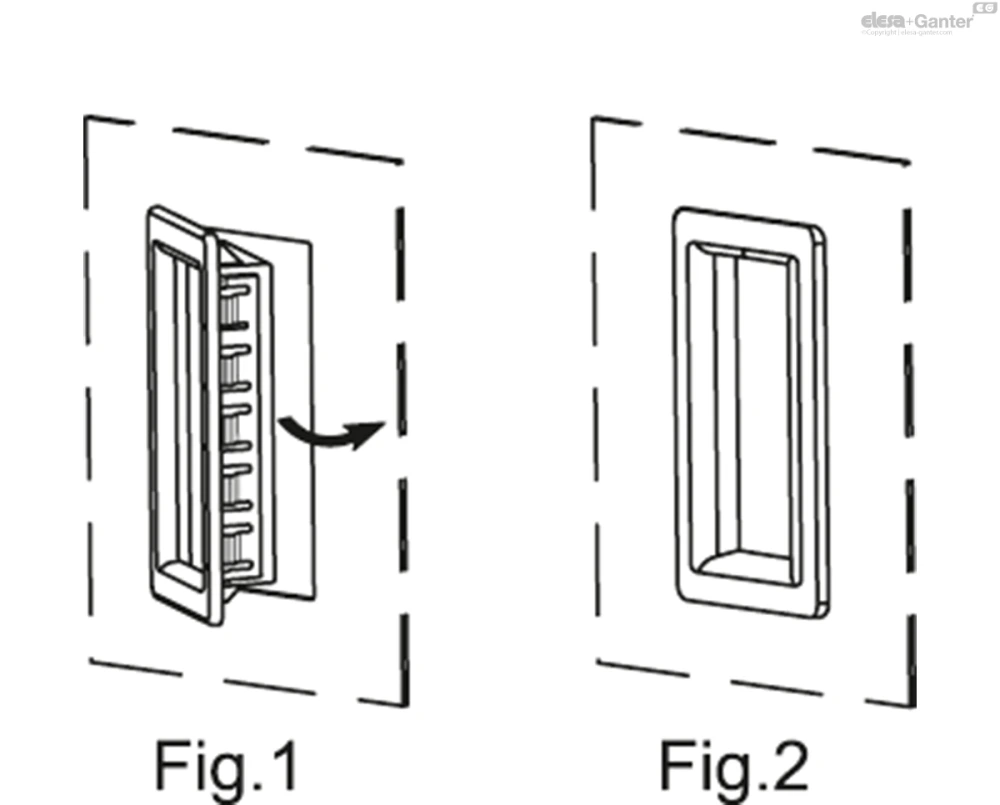

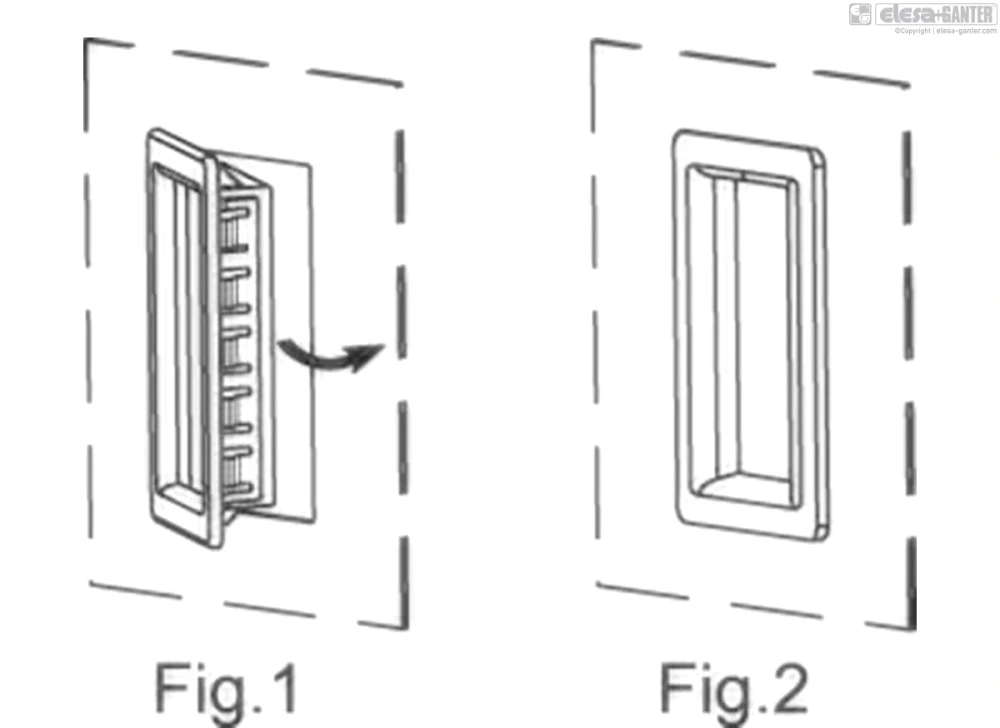

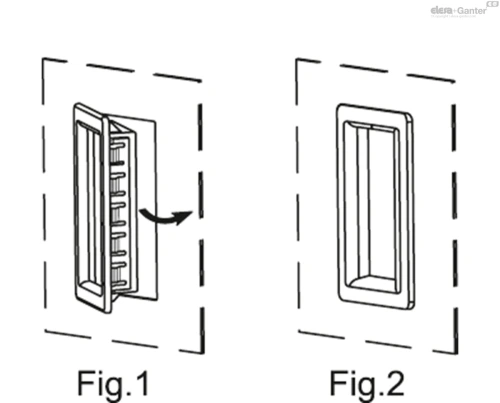

Установите ручку в корпус стороной с фиксирующими зубьями (рис. 1).
Нажимайте на противоположную сторону (приспосабливающееся рифление) до полного защелкивания ручки (рис. 2).
