Серия EPR-PF-AE-V0

EPR-PF-AE-V0

Ручки-купе

для встраиваемого монтажа, технополимер сертифицированный, самозатухающий

Ручки-купе

Таблица (PDF)

EPR-PF-AE-V0

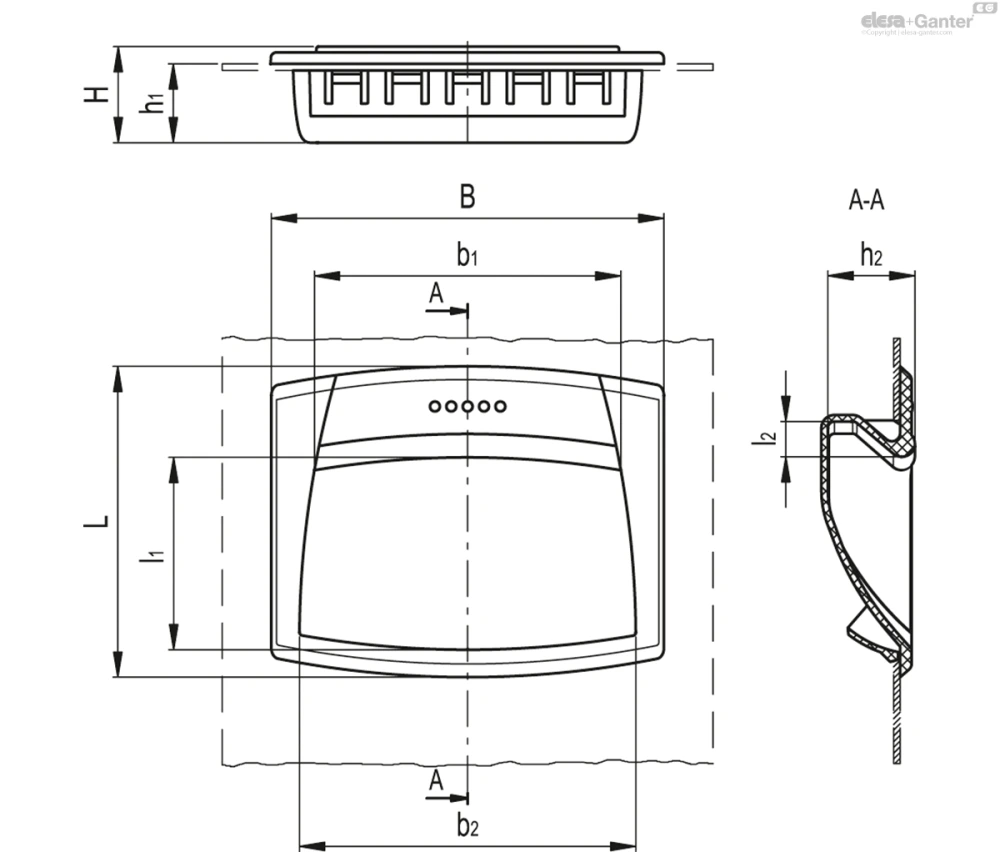

Таблица моделей — Ручки-купе

Артикул	Описание	A	L	H	h₁	h₂	b₁	b₂	l₁	l₂	F₁[N]	F₂[N]	Вес (г)
150611-C1	EPR.90-PF-AE-V0-C1	90	50	19	17	17.5	76	79	28	7	1800	500	27
150631-C1	EPR.110-PF-AE-V0-C1	109	73	24	20	21.5	91	96	42	9	1300	400	54
150651-C1	EPR.120-PF-AE-V0-C1	120	95	28.5	24	26.5	94	103	58	11	1000	250	77

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, серо-чёрный цвет, матовая отделка.

Стандартное исполнение

Сборка со встраиваемыми частями (см. «Инструкции по монтажу»).

Общая информация

Эргономичность и удобство в использовании

Обладает современным дизайном благодаря компактной форме. Внутренний профиль гнезда обеспечивает безопасный, удобный и эргономичный захват.

Технические данные

«V0» сертификация в соответствии с UL-94 V (Underwriters Laboratories) указывает на то, что на пластиковом испытуемом образце определённой формы и размера, расположенном в вертикальном положении, пламя гаснет в течение 10 секунд, не создавая раскалённых капель.

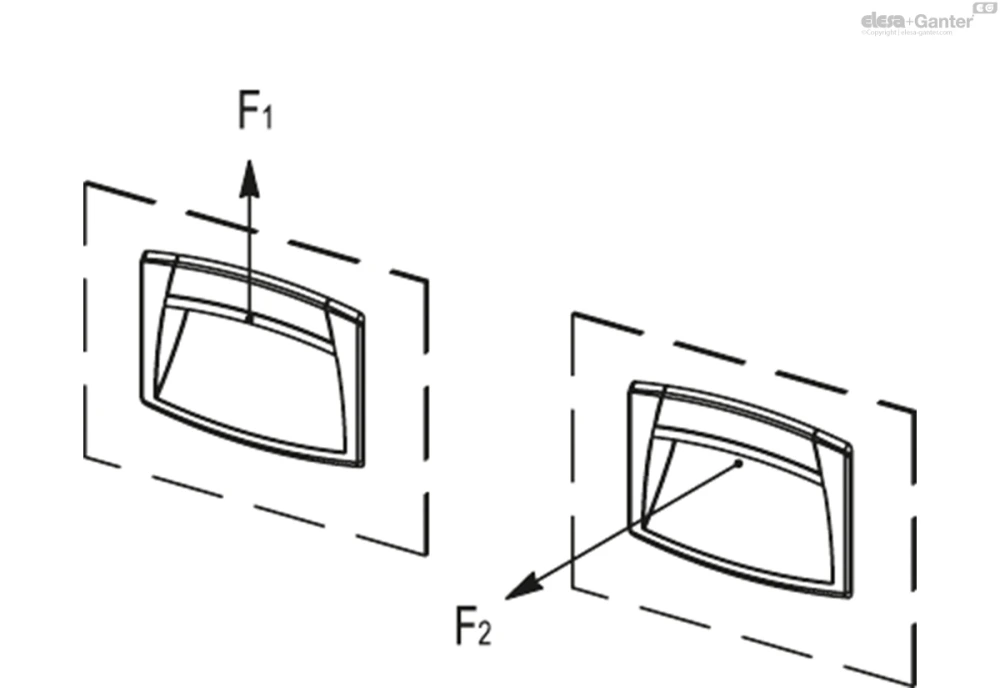

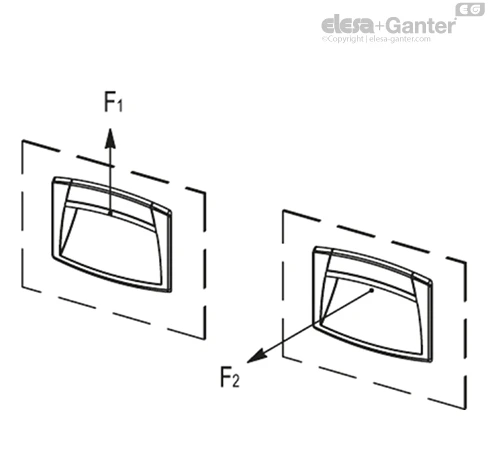

Коэффициенты сопротивления при подъёме (F1) и вытягивании (F2), приведённые в таблице, являются результатами лабораторных испытаний ручек, установленных на усиленных металлических пластинах толщиной = 1,5 мм (усилены в испытательных целях).

Инструкции по монтажу

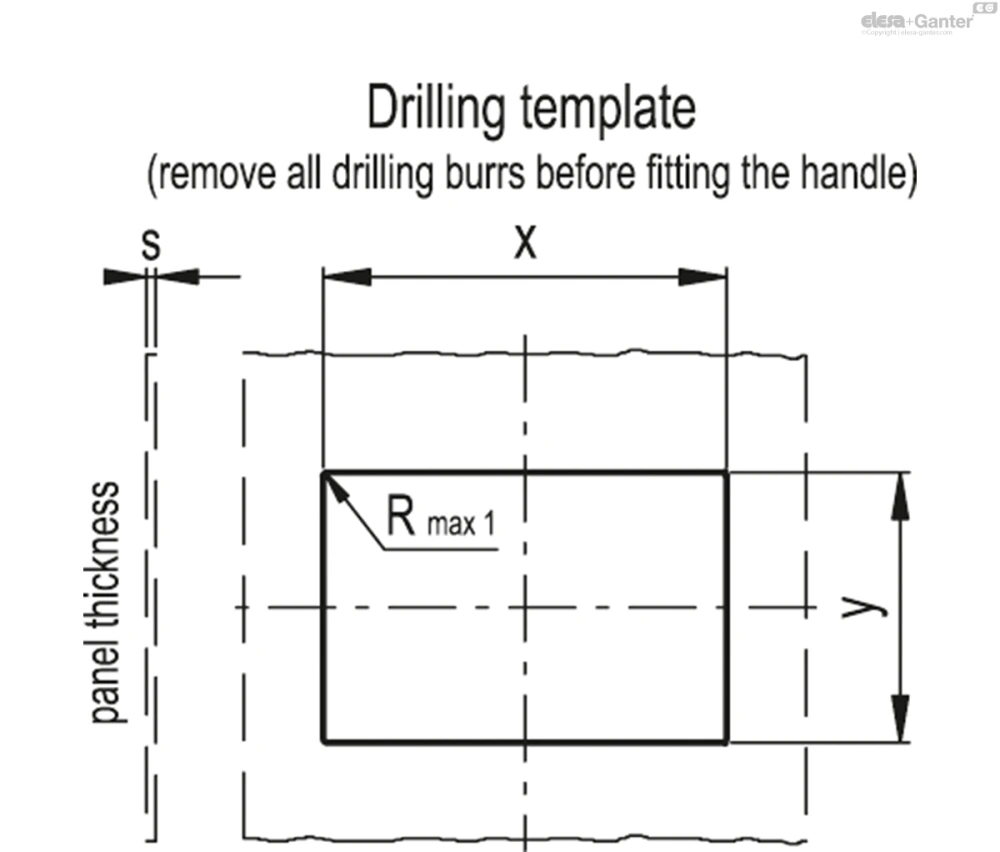

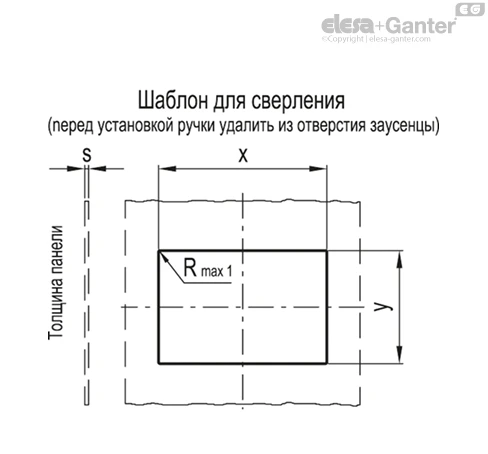

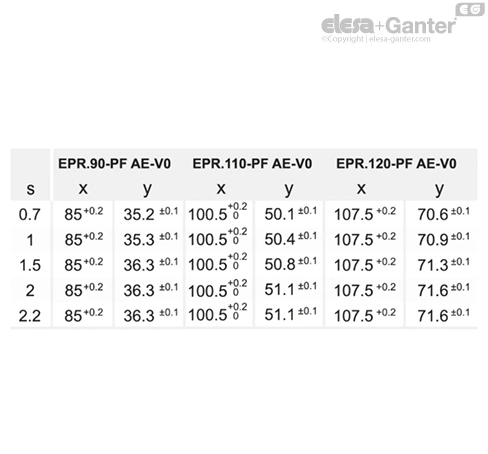

Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.
Удалите все неровности, оставшиеся после сверления, перед установкой ручки.

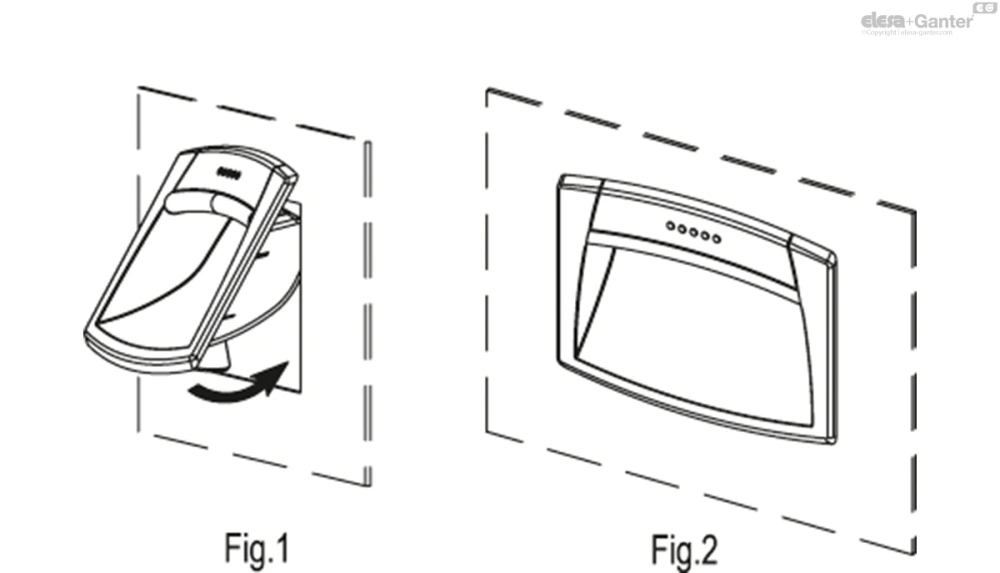

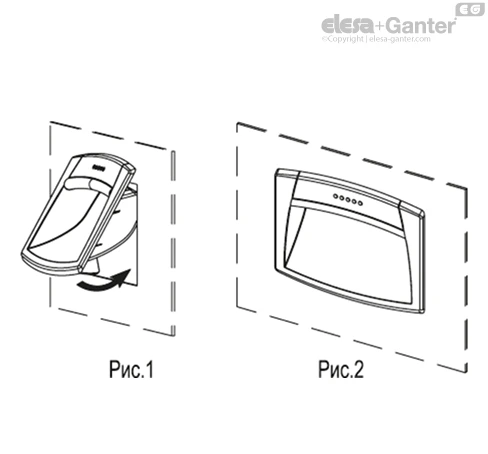

Установите верхнюю часть ручки в корпус (рис. 1).
Нажимайте на нижнюю часть, пока ручка полностью не вставится (рис. 2).
