Серия EPR-PF-CLEAN

EPR-PF-CLEAN

Ручки-купе

для встраиваемого монтажа, технополимер, легкоочищаемые

Ручки-купе

Таблица (PDF)

EPR-PF-CLEAN

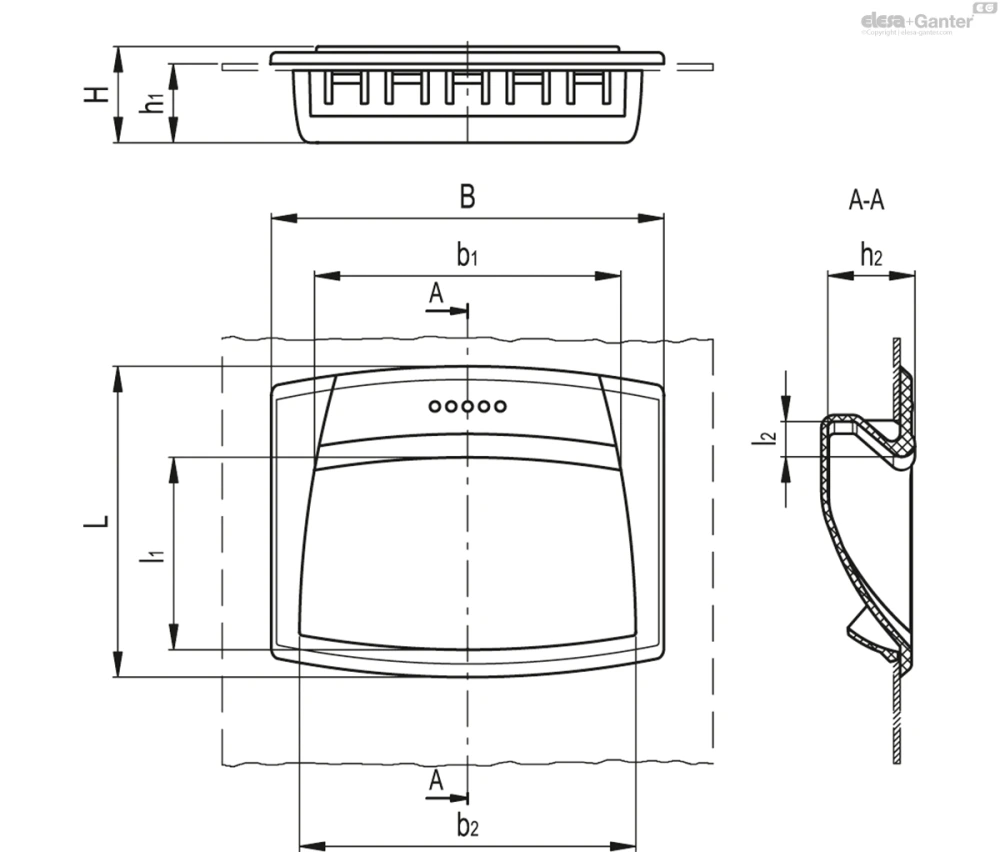

Таблица моделей — Ручки-купе

Артикул	Описание	A	L	H	h₁	h₂	b₁	b₂	l₁	l₂	F₁[N]	F₂[N]	Вес (г)
151001	EPR.90-PF-CLEAN	90	50	19	17	17.5	76	79	28	7	1800	500	23
151005	EPR.110-PF-CLEAN	109	73	24	20	21.5	91	96	42	9	1300	400	46
151011	EPR.120-PF-CLEAN	120	95	28.5	24	26.5	94	103	58	11	1000	250	66

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Tехнополимер на основе полиамида (PA), армированный стекловолокном, белый цвет, аналогичный RAL 9002, матовая отделка.

Стандартное исполнение

Сборка со встраиваемыми частями (см. «Инструкции по монтажу»).

Общая информация

Эргономичность и удобство в использовании

Обладает современным дизайном благодаря компактной форме. Внутренний профиль гнезда обеспечивает безопасный, удобный и эргономичный захват.

EPR-PF-CLEAN в белом цвете особенно подходит для применения на медицинском и больничном оборудовании и машинах пищевой промышленности.

Технические данные

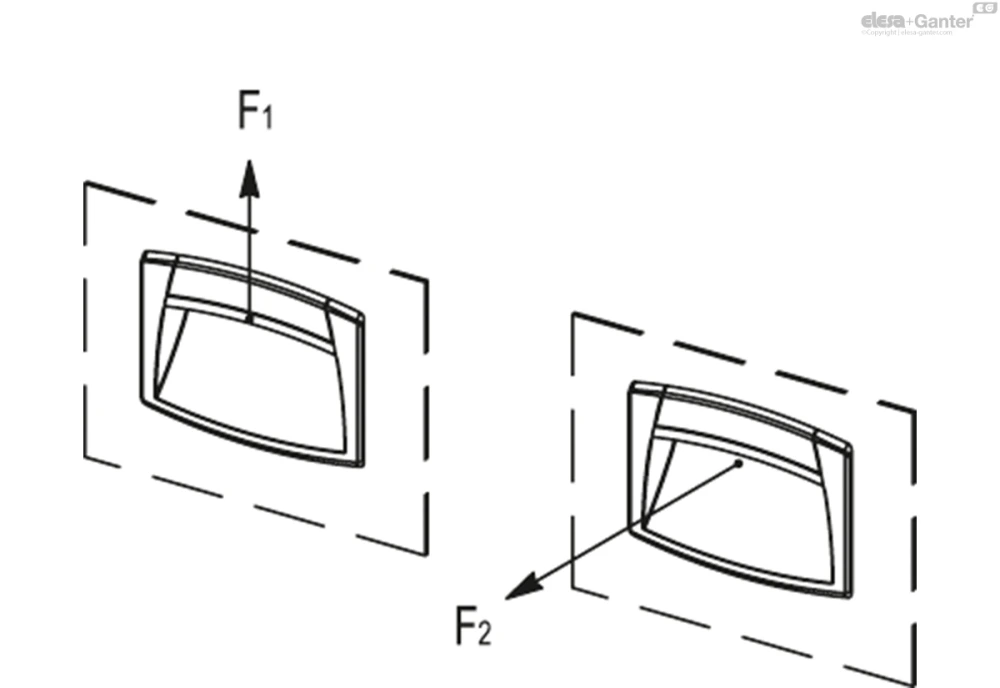

Коэффициенты сопротивления при подъеме (F1) и вытягивании (F2), приведенные в таблице, являются результатами лабораторных испытаний ручек, установленных на усиленных металлических пластинах толщиной 1,5 мм (усилены в испытательных целях).

Инструкции по использованию

Инструкции по монтажу

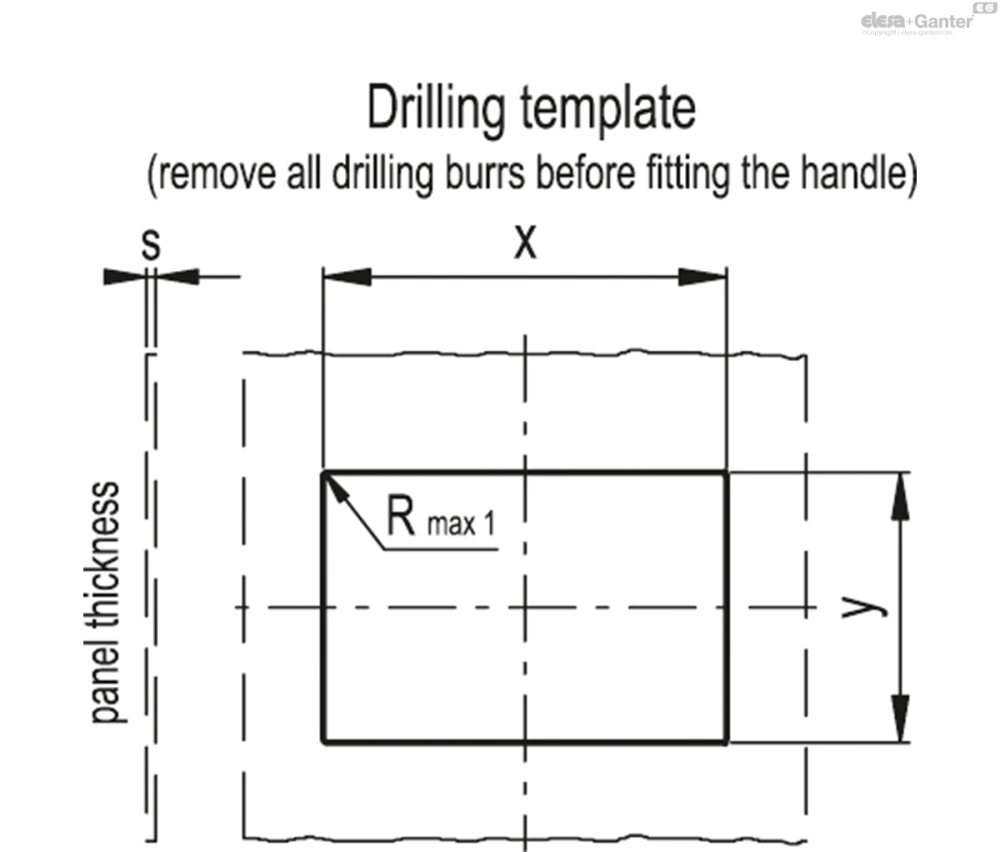

Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.

Удалите все неровности, оставшиеся после сверления, перед установкой ручки.

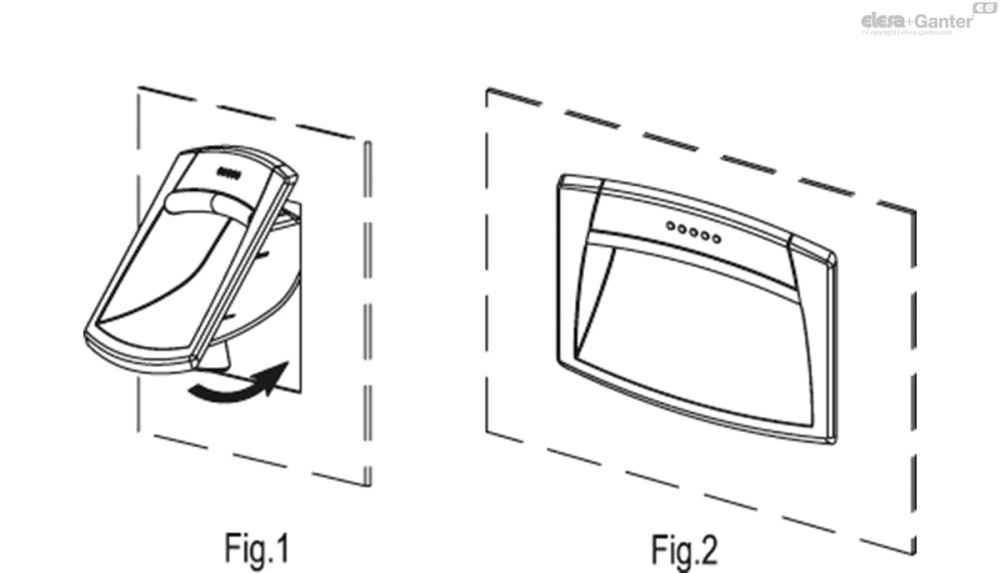

Установите верхнюю часть ручки в корпус (рис. 1).

Нажимайте на нижнюю часть, пока ручка полностью не вставится (рис. 2).

s	EPR.90-PF		EPR.110-PF		EPR.120-PF
s	×	y	×	y	×	y
0.7	85 ^+0.2	34.9 ^±0.1	100 ^±0.2	49.7 ^±0.1	107.5 ^+0.2	70.5 ^±0.1
1	85 ^+0.2	35.1 ^±0.1	100.2 ^±0.2	50 ^±0.1	107.5 ^+0.2	70.8 ^±0.1
1.5	85 ^+0.2	36.1 ^±0.1	100 ^±0.2	50.4 ^±0.1	107.5 ^+0.2	71.2 ^±0.1
2	85 ^+0.2	36.1 ^±0.1	100 ^±0.2	50.7 ^±0.1	107.5 ^+0.2	71.5 ^±0.1
2.2	85 ^+0.2	36.1 ^±0.1	100 ^±0.2	50.7 ^±0.1	107.5 ^+0.2	71.5 ^±0.1
