260710-C1

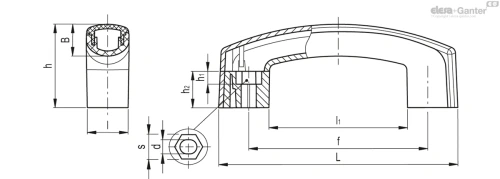

Технические характеристики — Мостовидные ручки
- L
- 159.5
- l
- 28
- f±1
- 117÷120
- d
- 6.5
- s
- 10
- h
- 54.5
- h1
- 6.5
- h2
- 24
- A
- 21
- l1
- 93
- F1[N]
- 3000
- F2[N]
- 2500
- L1[J]
- 20
- L2[J]
- 30
- Weight (in g)
- 85
- Вес (г)
- 85
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Заглушка
- ECA.M: технополимер на основе полиамида (PA), цветовая палитра Elecolors, матовая отделка.
Поставка, сборка путём плотной посадки, снимаются с помощью отвёртки.
Также доступны в качестве продаваемых отдельно принадлежностей (см. таблицу ECA.M).
Стандартное исполнение
Сквозные отверстия для монтажа с внешней или внутренней стороны посредством винтов с цилиндрической головкой и шестигранным гнездом, винтов с шестигранной головкой или гаек, которые можно приобрести.
Общая информация
Технические данные
Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Инструкции по использованию

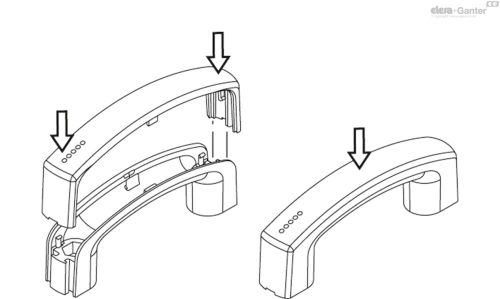

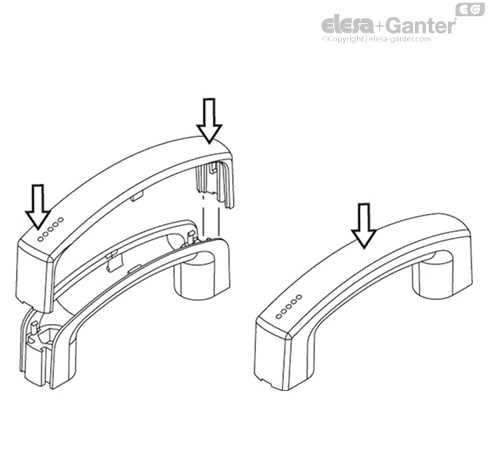

Инструкции по монтажу
После фиксации ручки вставьте направляющие в специальные канавки в ручке, прилагая незначительную силу вплоть до завершения установки.
Окажите конечное давление на центральную часть для полного освобождения фиксации крышки.
Аксессуары
Вопрос о продукции
Спросите о модели 260710-C1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
