Серия EMPC.

EMPC.

Мостовидные ручки

Технополимер

Мостовидные ручки

Таблица (PDF)

EMPC.

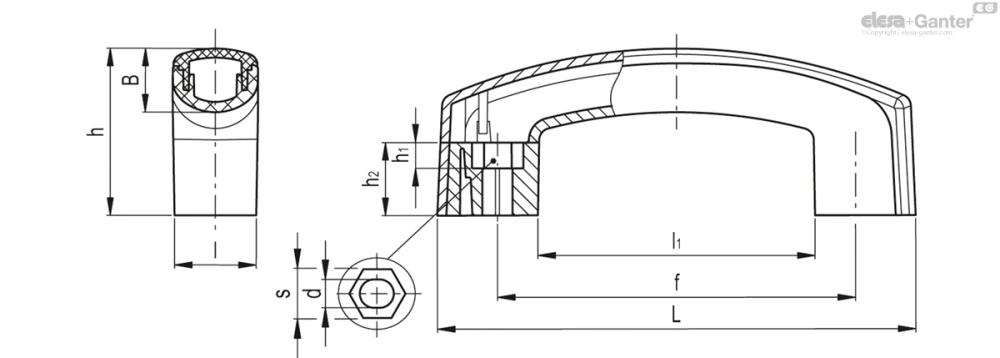

Таблица моделей — Мостовидные ручки

Артикул	Описание	L	l	f±1	d	s	h	h₁	h₂	A	l₁	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
260710-C1	EMPC.160-6-C1	159.5	28	117÷120	6.5	10	54.5	6.5	24	21	93	3000	2500	20	30	85
260710-C2	EMPC.160-6-C2	159.5	28	117÷120	6.5	10	54.5	6.5	24	21	93	3000	2500	20	30	85
260710-C3	EMPC.160-6-C3	159.5	28	117÷120	6.5	10	54.5	6.5	24	21	93	3000	2500	20	30	85
260710-C4	EMPC.160-6-C4	159.5	28	117÷120	6.5	10	54.5	6.5	24	21	93	3000	2500	20	30	85
260710-C5	EMPC.160-6-C5	159.5	28	117÷120	6.5	10	54.5	6.5	24	21	93	3000	2500	20	30	85
260710-C6	EMPC.160-6-C6	159.5	28	117÷120	6.5	10	54.5	6.5	24	21	93	3000	2500	20	30	85
260710-C17	EMPC.160-6-C17	159.5	28	117÷120	6.5	10	54.5	6.5	24	21	93	3000	2500	20	30	85
260711-C1	EMPC.160-8-C1	159.5	28	117÷120	8.5	13	54.5	8.5	24	21	93	3000	2500	20	30	85
260711-C2	EMPC.160-8-C2	159.5	28	117÷120	8.5	13	54.5	8.5	24	21	93	3000	2500	20	30	85
260711-C3	EMPC.160-8-C3	159.5	28	117÷120	8.5	13	54.5	8.5	24	21	93	3000	2500	20	30	85
260711-C4	EMPC.160-8-C4	159.5	28	117÷120	8.5	13	54.5	8.5	24	21	93	3000	2500	20	30	85
260711-C5	EMPC.160-8-C5	159.5	28	117÷120	8.5	13	54.5	8.5	24	21	93	3000	2500	20	30	85
260711-C6	EMPC.160-8-C6	159.5	28	117÷120	8.5	13	54.5	8.5	24	21	93	3000	2500	20	30	85
260711-C17	EMPC.160-8-C17	159.5	28	117÷120	8.5	13	54.5	8.5	24	21	93	3000	2500	20	30	85

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Заглушка

ECA.M: технополимер на основе полиамида (PA), цветовая палитра Elecolors, матовая отделка.

Поставка, сборка путём плотной посадки, снимаются с помощью отвёртки.

Также доступны в качестве продаваемых отдельно принадлежностей (см. таблицу ECA.M).

Стандартное исполнение

Сквозные отверстия для монтажа с внешней или внутренней стороны посредством винтов с цилиндрической головкой и шестигранным гнездом, винтов с шестигранной головкой или гаек, которые можно приобрести.

Общая информация

Технические данные

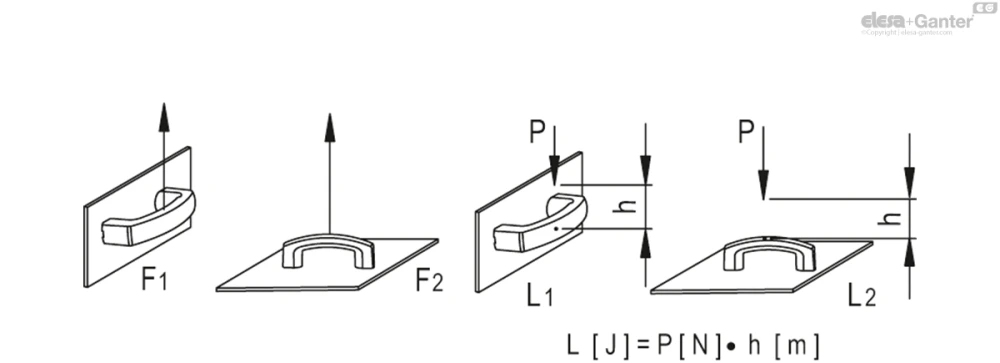

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Инструкции по использованию

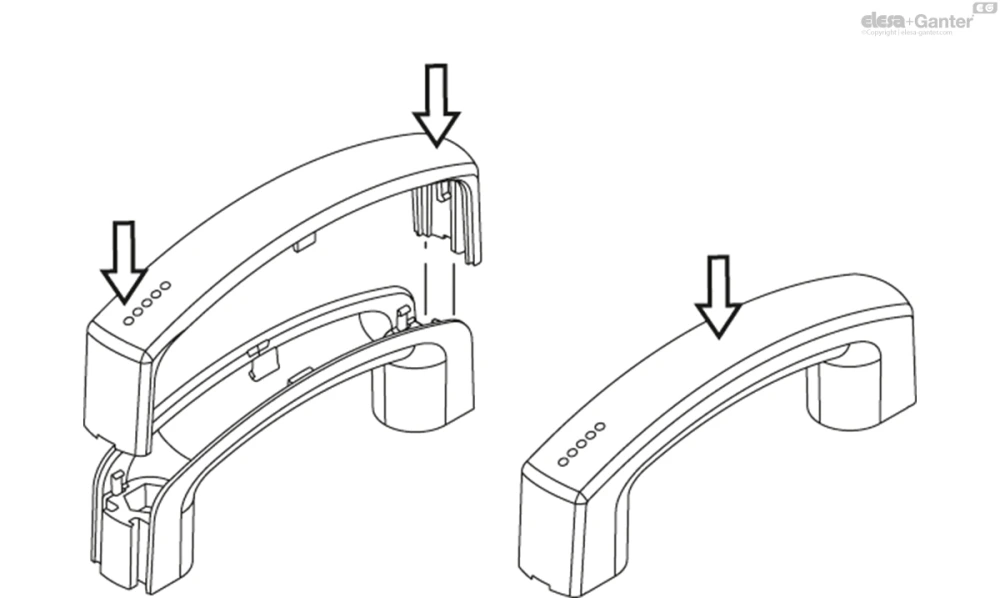

Инструкции по монтажу

После фиксации ручки вставьте направляющие в специальные канавки в ручке, прилагая незначительную силу вплоть до завершения установки.

Окажите конечное давление на центральную часть для полного освобождения фиксации крышки.

Аксессуары

Принадлежности по запросу

DS-EMPC: Дистанционные втулки из технополимера на основе полиамида (PA), армированного стекловолокном, предназначены для увеличения расстояния между ручкой и посадочной поверхностью.
