Серия DVE
DVE-B
Виброгасители
Резина и сталь или нержавеющая сталь
Квадратный крепежный фланец
Исполнения серии DVE
Изображения

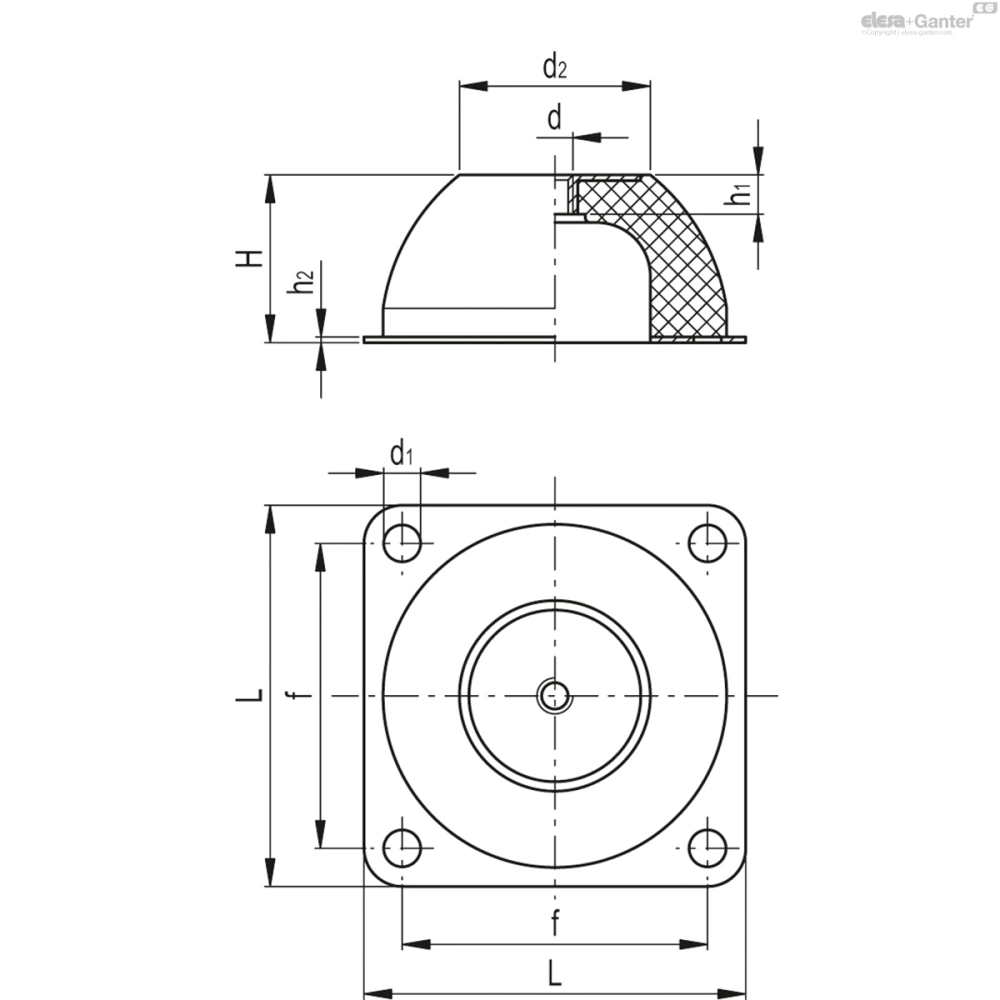

Схемы
DVE-B
Таблица моделей — Виброгасители
DVE-B
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 434926 | DVE-78-M12-B-40 | 150 | 63 | M12 | 13 | 14,5 | 3 | 78 | 120 | 3073 | 15.75 | 195 | 999 | |
| 434928 | DVE-78-M12-B-60 | 150 | 63 | M12 | 13 | 14,5 | 3 | 78 | 120 | 7470 | 15.75 | 474 | 1069 | |
| 434931 | DVE-100-M16-B-40 | 200 | 85 | M16 | 16 | 14,5 | 3 | 100 | 160 | 8486 | 21.25 | 399 | 2103 | |
| 434933 | DVE-100-M16-B-60 | 200 | 85 | M16 | 16 | 14,5 | 3 | 100 | 160 | 9770 | 20 | 488 | 2254 | |
| 434936 | DVE-186-M24-B-40 | 310 | 160 | M24 | 40 | 18 | 4 | 186 | 250 | 10528 | 40 | 263 | 10500 | |
| 434938 | DVE-186-M24-B-60 | 310 | 160 | M24 | 40 | 18 | 4 | 186 | 250 | 20812 | 46.5 | 448 | 10500 |
DVE-SST-B
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 434976 | DVE-78-SST-M12-B-60 | 150 | 63 | M12 | 13 | 14,5 | 3 | 78 | 120 | 7470 | 15.75 | 474 | 1045 | |
| 434981 | DVE-100-SST-M16-B-60 | 200 | 85 | M16 | 16 | 14,5 | 3 | 100 | 160 | 9770 | 20 | 488 | 2265 | |
| 434986 | DVE-186-SST-M24-B-60 | 310 | 160 | M24 | 40 | 18 | 4 | 186 | 250 | 20812 | 46.5 | 448 | 10500 |
Основные характеристики
Вибропоглощающий корпус
Натуральный каучук NR, чёрный цвет.
- DVE: Твердость 40, 60 по Шору А ±5.
- DVE-SST: Твердость 60 по Шору А ±5.
Стандартные исполнения
- DVE-A: овальный крепежный фланец из оцинкованной стали, опорная пластина и резьбовая втулка.
- DVE-SST-A: овальный крепежный фланец из нержавеющей стали AISI 304, опорная пластина и резьбовая втулка.
- DVE-B: квадратный крепежный фланец из оцинкованной стали, опорная пластина и резьбовая втулка.
- DVE-SST-B: квадратный крепежный фланец из нержавеющей стали AISI 304, опорная пластина и резьбовая втулка.
Общая информация
Особенности и области применения
Виброгасители DVE состоят из двух металлических элементов, соединенных друг с другом с помощью резинового антивибрационного корпуса. Круглый элемент с втулкой со сквозным резьбовым отверстием представляет собой основание для крепления вибрационной машины. Другой элемент, овальной или квадратной формы, представляет собой фланец для крепления к полу.
Обычно используется для применений с роторными станками, которые не создают больших динамических дисбалансов, и где требуется эластичность как в вертикальном, так и в поперечном направлении.
По этой причине они очень подходят для использования с компрессорами, вентиляторами, вибропитателями, роторными насосами или электродвигателями.
Вибрации могут привести к:
- возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
- возникновению шума и, следовательно, ущерба здоровью человека.
Схемы нагрузок для каждого отдельного кода предоставляются по запросу.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
- Элементы из нержавеющей стали AISI 304 и натурального каучука NR с допустимым значением твердости 40 ± 5 по Шору А.
- Варианты исполнения с крепежным фланцем из нержавеющей стали AISI 316, опорной пластиной и резьбовой втулкой.
- Варианты исполнения из натурального каучука NR различной твердости.
