Серия AVF

AVF-SH

Антивибрационные подушки

Нержавеющая сталь

Гладкое сквозное отверстие для винтов с потайной головкой

Таблица (PDF)

Исполнения серии AVF

AVF-A

Антивибрационные подушки

Нержавеющая сталь

AVF-SH

Антивибрационные подушки

Нержавеющая сталь

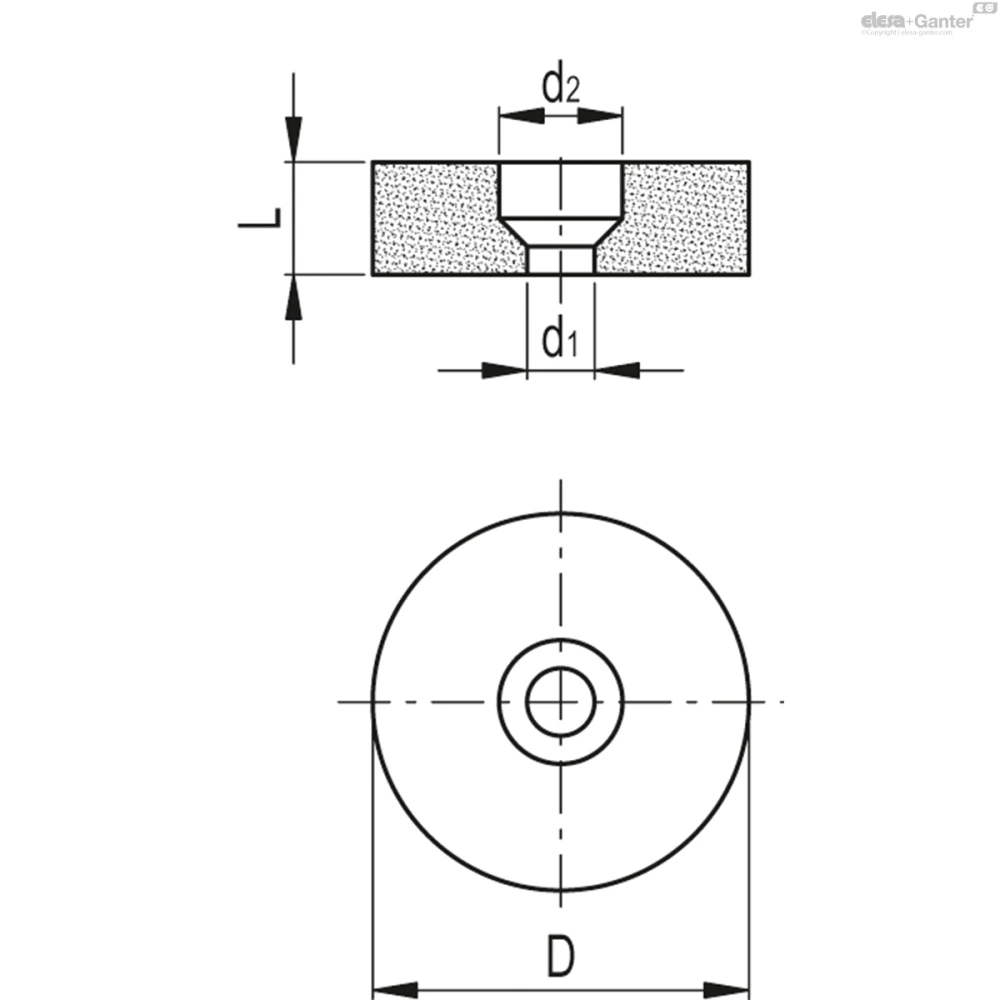

AVF-SH

Таблица моделей — Антивибрационные подушки

Артикул	Описание	D ±4	L ±4	d₁ ±4	d₂ ±4	Мин. нагрузка [H]	Макс. нагрузка [N]	Мин. отклонение [мм]	Макс. отклонение [мм]	Вес (г)
480091	AVF-42-30-100-SH-10	42	30	10	16	300	1000	6	10	49
480093	AVF-42-20-250-SH-10	42	20	10	16	300	2500	2	6	52
480095	AVF-67-20-800-SH-12	67	20	12	20	1200	8000	4	7	135
480097	AVF-67-22-2000-SH-12	67	22	12	20	3000	20000	5	8	143
480099	AVF-98-26-4000-SH-16	98	26	16	30	4000	40000	7	10	285

3D-модель Технические данные (PDF)

Основные характеристики

Сетка

Нержавеющая сталь AISI 304.

Стандартные исполнения

AVF-A: сквозное отверстие без резьбы.

AVF-SH: сквозные отверстия для винтов с потайной головкой.

Общая информация

Особенности и области применения

Они обычно используются для устранения вибраций при сжатии.

Вибрации могут привести к:

возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;

ущербу для здоровья;

возникновению шумов.

Данные устройства особенно подходят для использования с движителями, электромеханическим оборудованием, промышленными охладителями, опорами трубопроводов, напольными покрытиями и обшивками железнодорожных вагонов.

См. Высокоэффективные демпферы вибраций — особенности и рекомендации по выбору.
