Серия AVF

AVF-A

Антивибрационные подушки

Нержавеющая сталь

Сквозное отверстие без резьбы

Таблица (PDF)

Исполнения серии AVF

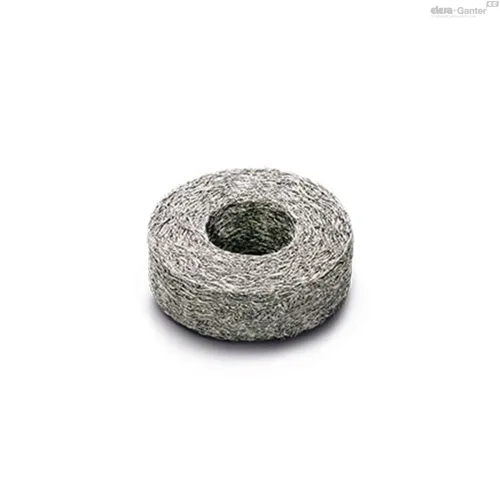

AVF-A

Антивибрационные подушки

Нержавеющая сталь

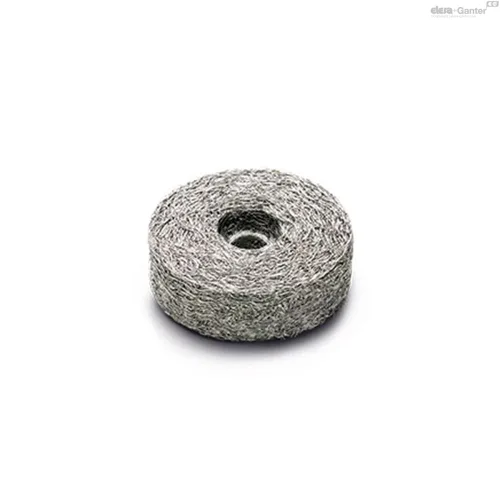

AVF-SH

Антивибрационные подушки

Нержавеющая сталь

AVF-A

Таблица моделей — Антивибрационные подушки

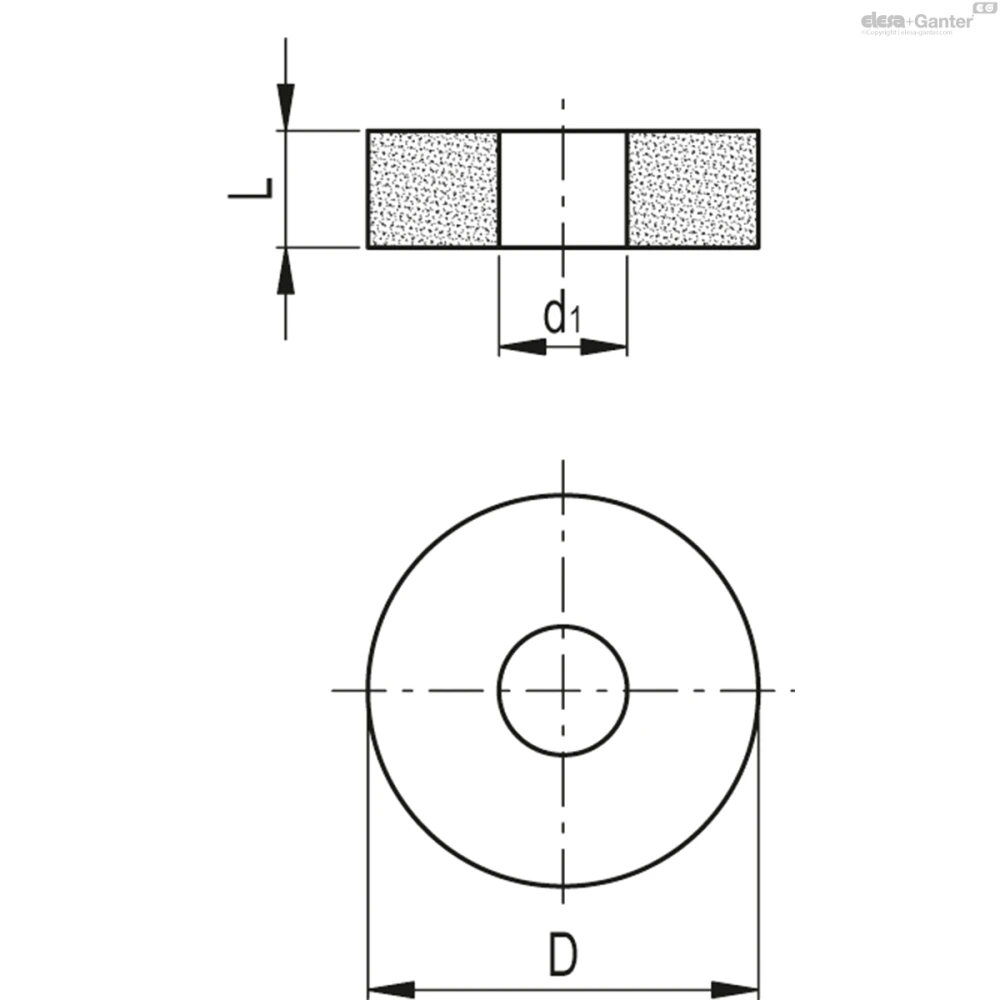

Артикул	Описание	D ±4	L ±4	d₁ ±4	Мин. нагрузка [H]	Макс. нагрузка [N]	Мин. отклонение [мм]	Макс. отклонение [мм]	Вес (г)
480071	AVF-42-10-100-A-16	42	10	16	300	1000	3	4	27
480051	AVF-42-30-100-A-16	42	30	16	300	1000	8	12	60
480073	AVF-42-10-250-A-16	42	10	16	300	2500	2	3	43
480053	AVF-42-20-250-A-16	42	20	16	300	2500	4	7	59
480075	AVF-67-10-800-A-40	67	10	40	1200	8000	2	3	63
480055	AVF-67-20-800-A-40	67	20	40	1200	8000	3	5	129
480077	AVF-67-10-2000-A-30	67	10	30	3000	20000	2	3	87
480057	AVF-67-22-2000-A-30	67	22	30	3000	20000	5	8	176
480079	AVF-98-12-4000-A-39	98	12	39	4000	40000	3	5	201
480059	AVF-98-26-4000-A-39	98	26	39	4000	40000	6	9	388
480081	AVF-150-15-6500-A-49	150	15	49	8000	65000	7	9	577
480061	AVF-150-30-6500-A-49	150	30	49	8000	65000	8	11	946
480083	AVF-183-15-9300-A-68	183	15	68	10000	93000	7	9	770
480063	AVF-183-32-9300-A-68	183	32	68	10000	93000	9	13	1336
480065	AVF-225-35-15000-A-46	225	35	46	20000	150000	12	16	2360

3D-модель Технические данные (PDF)

Основные характеристики

Сетка

Нержавеющая сталь AISI 304.

Стандартные исполнения

AVF-A: сквозное отверстие без резьбы.

AVF-SH: сквозные отверстия для винтов с потайной головкой.

Общая информация

Особенности и области применения

Они обычно используются для устранения вибраций при сжатии.

Вибрации могут привести к:

возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;

ущербу для здоровья;

возникновению шумов.

Данные устройства особенно подходят для использования с движителями, электромеханическим оборудованием, промышленными охладителями, опорами трубопроводов, напольными покрытиями и обшивками железнодорожных вагонов.

См. Высокоэффективные демпферы вибраций — особенности и рекомендации по выбору.
