Серия AVG
AVG
Фланцевые демпферы вибраций
двунаправленная изоляция, резина, алюминий и сталь
Фланцевые демпферы вибраций
Изображения

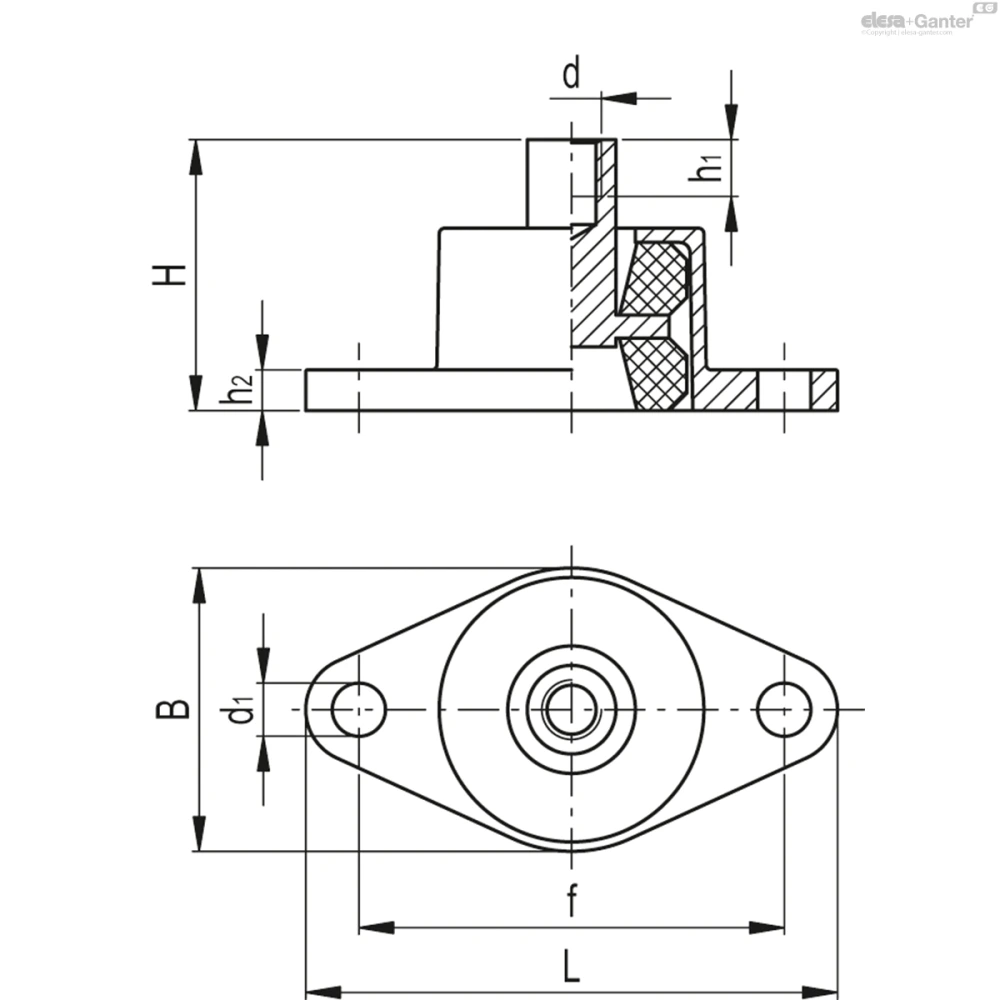

Схемы
AVG
Таблица моделей — Фланцевые демпферы вибраций
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 480191 | AVG-50-30 | 70 | 114 | 50 | M12 | 11 | 15 | 6 | 94 | 30 | 340 | |
| 480192 | AVG-50-50 | 70 | 114 | 50 | M12 | 11 | 15 | 6 | 94 | 50 | 340 | |
| 480193 | AVG-50-60 | 70 | 114 | 50 | M12 | 11 | 15 | 6 | 94 | 60 | 340 | |
| 480181 | AVG-75-30 | 80 | 150 | 75 | M16 | 15 | 16 | 10 | 120 | 30 | 650 | |
| 480183 | AVG-75-50 | 80 | 150 | 75 | M16 | 15 | 16 | 10 | 120 | 50 | 650 | |
| 480185 | AVG-75-60 | 80 | 150 | 75 | M16 | 15 | 16 | 10 | 120 | 60 | 650 | |
| 480196 | AVG-90-30 | 110 | 168 | 90 | M24 | 17 | 30 | 12 | 138 | 30 | 1600 | |
| 480197 | AVG-90-50 | 110 | 168 | 90 | M24 | 17 | 30 | 12 | 138 | 50 | 1600 | |
| 480198 | AVG-90-60 | 110 | 168 | 90 | M24 | 17 | 30 | 12 | 138 | 60 | 1600 |
Основные характеристики
Корпус фланца
Алюминий с покрытием нитроцеллюлозной эмалью голубого цвета RAL 5010.
Резьбовая бобышка
Сталь с покрытием чёрного цвета.
Корпус демпфера вибраций
Бутадиен-нитрильный каучук NBR.
Твёрдость по Шору 30, 50, 60 A ± 5.
Общая информация
Особенности и области применения
Они обычно используются для устранения сильных вибраций в случаях, когда требуется устойчивость к натяжению и сжатию.
Вибрации могут привести к:
- возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
- ущербу для здоровья;
- возникновению шумов.
Данные устройства особенно подходят для использования со станками, прессами для формовки пластмасс, специализированными станками и системами амортизации удара.
См. Высокоэффективные демпферы вибраций — особенности и рекомендации по выбору.

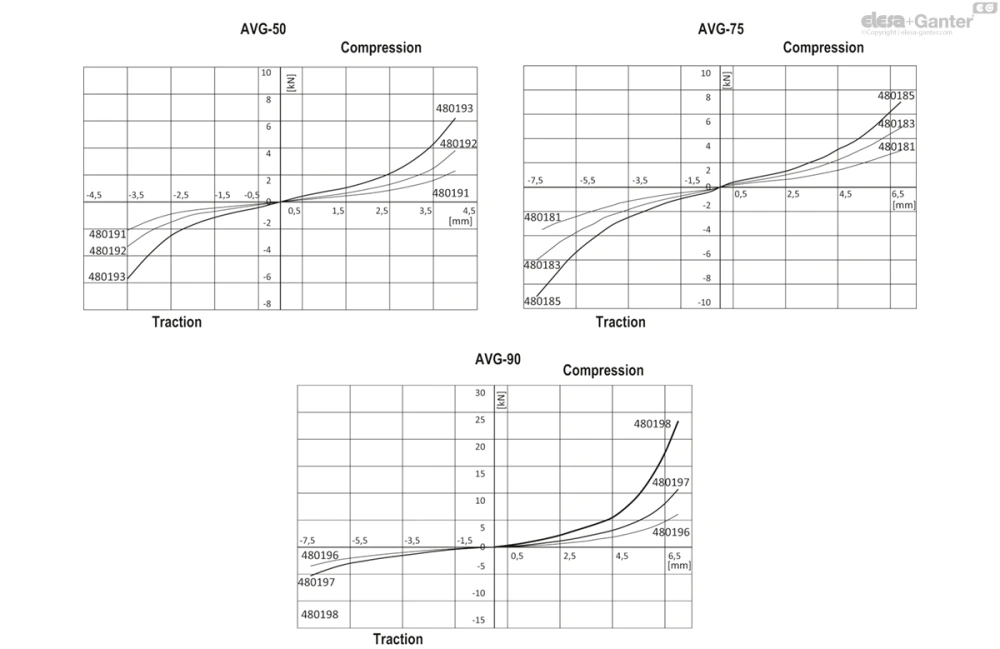

Кривые отклонения, представленные на графиках, были получены путём статических экспериментальных испытаний с применением усреднённых величин.
Фактические значения могут отличаться примерно на ±10 % от представленных на графике.
| Описание | Прочность на сжатие | Осевая удерживающая сила | ||||||
| Мин. нагрузка [Н] | Макс. нагрузка [Н] | Мин. отклонение [мм] | Макс. отклонение [мм] | Мин. нагрузка [Н] | Макс. нагрузка [Н] | Мин. отклонение [мм] | Макс. отклонение [мм] | |
| AVG-50-30 | 300 | 1600 | 1 | 3.5 | 300 | 1400 | 1 | 3 |
| AVG-50-50 | 450 | 2580 | 1 | 3.5 | 450 | 2200 | 1 | 3 |
| AVG-50-60 | 750 | 4300 | 1 | 3.5 | 750 | 3900 | 1 | 3 |
| AVG-75-30 | 400 | 2500 | 1 | 6 | 400 | 2700 | 1 | 6 |
| AVG-75-50 | 600 | 4000 | 1 | 6 | 600 | 4500 | 1 | 6 |
| AVG-75-60 | 800 | 5000 | 1 | 6 | 800 | 6500 | 1 | 6 |
| AVG-90-30 | 140 | 4800 | 1 | 6.5 | 140 | 2900 | 1 | 6.5 |
| AVG-90-50 | 240 | 8100 | 1 | 6.5 | 240 | 4400 | 1 | 6.5 |
| AVG-90-60 | 500 | 17500 | 1 | 6.5 | 500 | 8800 | 1 | 6.5 |
Минимальная нагрузка — величина, ниже которой демпфер вибраций не способен устранять вибрации из-за слишком большой жёсткости.
Максимальная нагрузка — величина, выше которой может возникнуть какая-либо неисправность, которая негативно скажется на работе демпфера вибраций.
Минимальное отклонение — сжатие вибродемпфирующей опоры, соответствующее минимальной нагрузке.
Максимальное отклонение — сжатие вибродемпфирующей опоры, соответствующее максимальной нагрузке.
