Серия DVE

DVE-A

Виброгасители

Резина и сталь или нержавеющая сталь

Овальный крепежный фланец

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVE

DVE-A

DVE-A

Виброгасители

Резина и сталь или нержавеющая сталь
DVE-B

DVE-B

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVE-A — Виброгасители

Схемы

Схема DVE-A

DVE-A

Таблица моделей — Виброгасители

DVE-A

Артикул Описание
В корзину
434901 DVE-18-M6-A-40 43 64 20 M6 7 7 2 18 50 62.5 5 13 28
434903 DVE-18-M6-A-60 43 64 20 M6 7 7 2 18 50 141 5 28 30
434906 DVE-33-M8-A-40 56 85 25 M8 9 8 2 33 66 378 6.25 60 67
434908 DVE-33-M8-A-60 56 85 25 M8 9 8 2 33 66 617 6 103 68
434911 DVE-45-M10-A-40 76 114 35 M10 11 10 2 45 92 643 8.75 73 145
434913 DVE-45-M10-A-60 76 114 35 M10 11 10 2 45 92 1374 8.75 157 152
434916 DVE-53-M10-A-40 96 136 40 M10 11 11,5 2 53 110 855 10 86 249
434918 DVE-53-M10-A-60 96 136 40 M10 11 11,5 2 53 110 2307 10 231 257
434921 DVE-58-M10-A-40 101 151 45 M10 11 11,5 3 58 124 1785 11.25 159 394
434923 DVE-58-M10-A-60 101 151 45 M10 11 11,5 3 58 124 3230 11.25 287 408

DVE-SST-A

Артикул Описание
В корзину
434951 DVE-18-SST-M6-A-60 43 64 20 M6 7 7 2 18 50 141 5 28 30
434956 DVE-33-SST-M8-A-60 56 85 25 M8 9 8 2 33 66 617 6 103 66
434961 DVE-45-SST-M10-A-60 76 114 35 M10 11 10 2 45 92 1374 8.75 157 156
434966 DVE-53-SST-M10-A-60 96 136 40 M10 11 11,5 2 53 110 2307 10 231 258
434971 DVE-58-SST-M10-A-60 101 151 45 M10 11 11,5 3 58 124 3230 11.25 287 426
3D-модель Технические данные (PDF)

Основные характеристики

Вибропоглощающий корпус

Натуральный каучук NR, чёрный цвет.

  • DVE: Твердость 40, 60 по Шору А ±5.
  • DVE-SST: Твердость 60 по Шору А ±5.

Стандартные исполнения

  • DVE-A: овальный крепежный фланец из оцинкованной стали, опорная пластина и резьбовая втулка.
  • DVE-SST-A: овальный крепежный фланец из нержавеющей стали AISI 304, опорная пластина и резьбовая втулка.
  • DVE-B: квадратный крепежный фланец из оцинкованной стали, опорная пластина и резьбовая втулка.
  • DVE-SST-B: квадратный крепежный фланец из нержавеющей стали AISI 304, опорная пластина и резьбовая втулка.

Общая информация

Особенности и области применения

Виброгасители DVE состоят из двух металлических элементов, соединенных друг с другом с помощью резинового антивибрационного корпуса. Круглый элемент с втулкой со сквозным резьбовым отверстием представляет собой основание для крепления вибрационной машины. Другой элемент, овальной или квадратной формы, представляет собой фланец для крепления к полу.

Обычно используется для применений с роторными станками, которые не создают больших динамических дисбалансов, и где требуется эластичность как в вертикальном, так и в поперечном направлении.

По этой причине они очень подходят для использования с компрессорами, вентиляторами, вибропитателями, роторными насосами или электродвигателями.

Вибрации могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • возникновению шума и, следовательно, ущерба здоровью человека.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Специальные исполнения доступны по запросу

Специальные исполнения доступны по запросу

  • Элементы из нержавеющей стали AISI 304 и натурального каучука NR с допустимым значением твердости 40 ± 5 по Шору А.
  • Варианты исполнения с крепежным фланцем из нержавеющей стали AISI 316, опорной пластиной и резьбовой втулкой.
  • Варианты исполнения из натурального каучука NR различной твердости.

Вопрос о продукции

Спросите о серии DVE-A — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

AVF-A — Антивибрационные подушки

AVF-A

Антивибрационные подушки

Нержавеющая сталь

Сквозное отверстие без резьбы
AVF-SH — Антивибрационные подушки

AVF-SH

Антивибрационные подушки

Нержавеющая сталь

Гладкое сквозное отверстие для винтов с потайной головкой
AVG — Фланцевые демпферы вибраций

AVG

Фланцевые демпферы вибраций

двунаправленная изоляция, резина, алюминий и сталь

Фланцевые демпферы вибраций
AVR-Q — Виброгасители

AVR-Q

Виброгасители

Резина и сталь

Квадратные пластины с покрытием бутадиен-стирольным каучуком
AVR-R — Виброгасители

AVR-R

Виброгасители

Резина и сталь

Прямоугольные пластины
DVG — Виброгасители

DVG

Виброгасители

для крепления к полу или к потолку, из резины и стали

Виброгасители
DVI — Виброгасители

DVI

Виброгасители

для крепления на стене, из резины и стали

Виброгасители
GN 148-A — Регулируемые опоры

GN 148-A

Регулируемые опоры

с элементом амортизации вибрации

с фланцем с двумя отверстиями

Артикул модели

DVE-A — Виброгасители

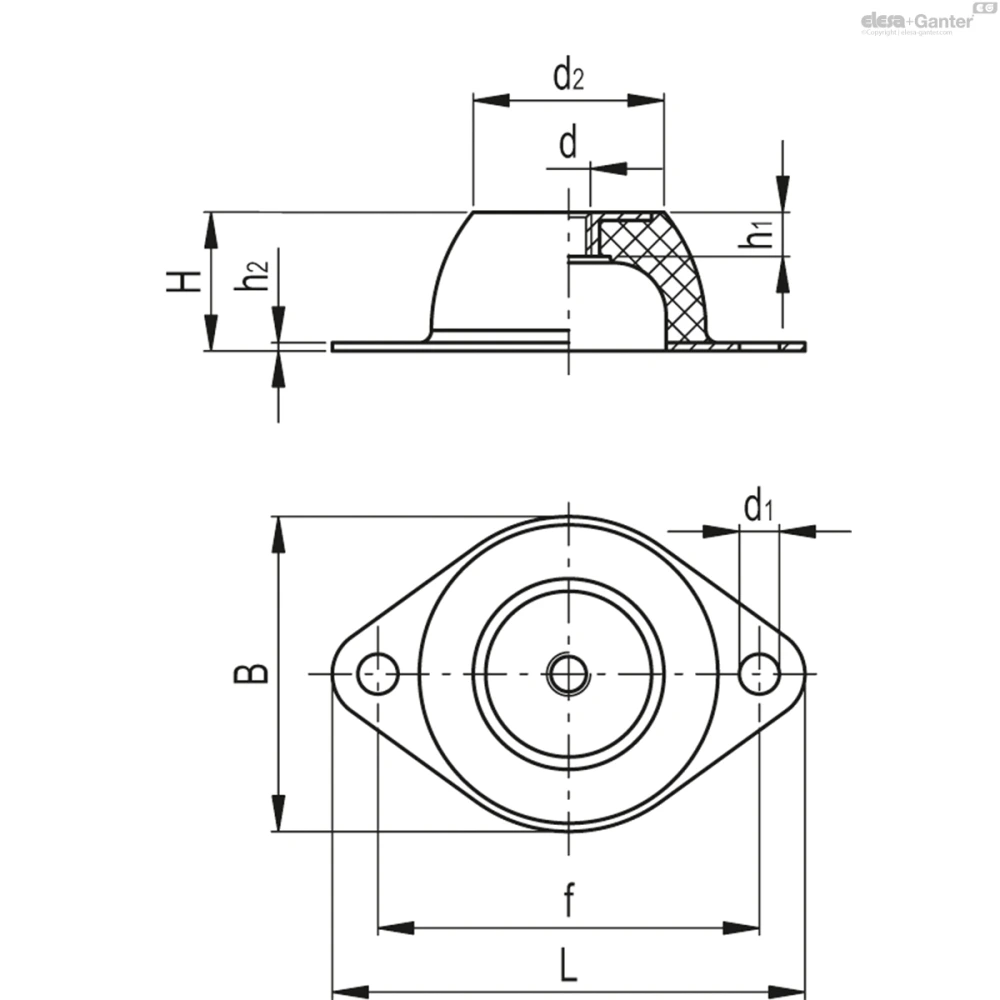

Чертёж DVE-A
