Серия AVR
AVR-R
Виброгасители
Резина и сталь
Прямоугольные пластины
Исполнения серии AVR
Изображения

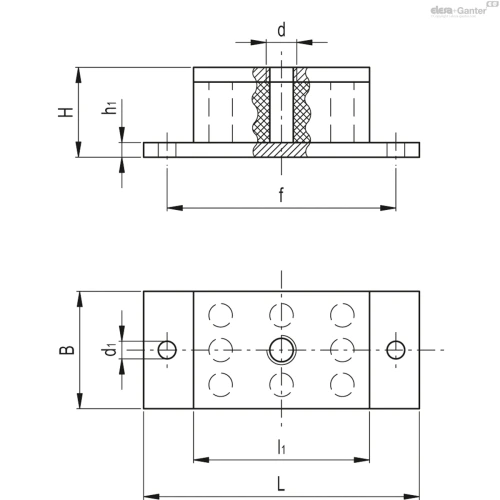

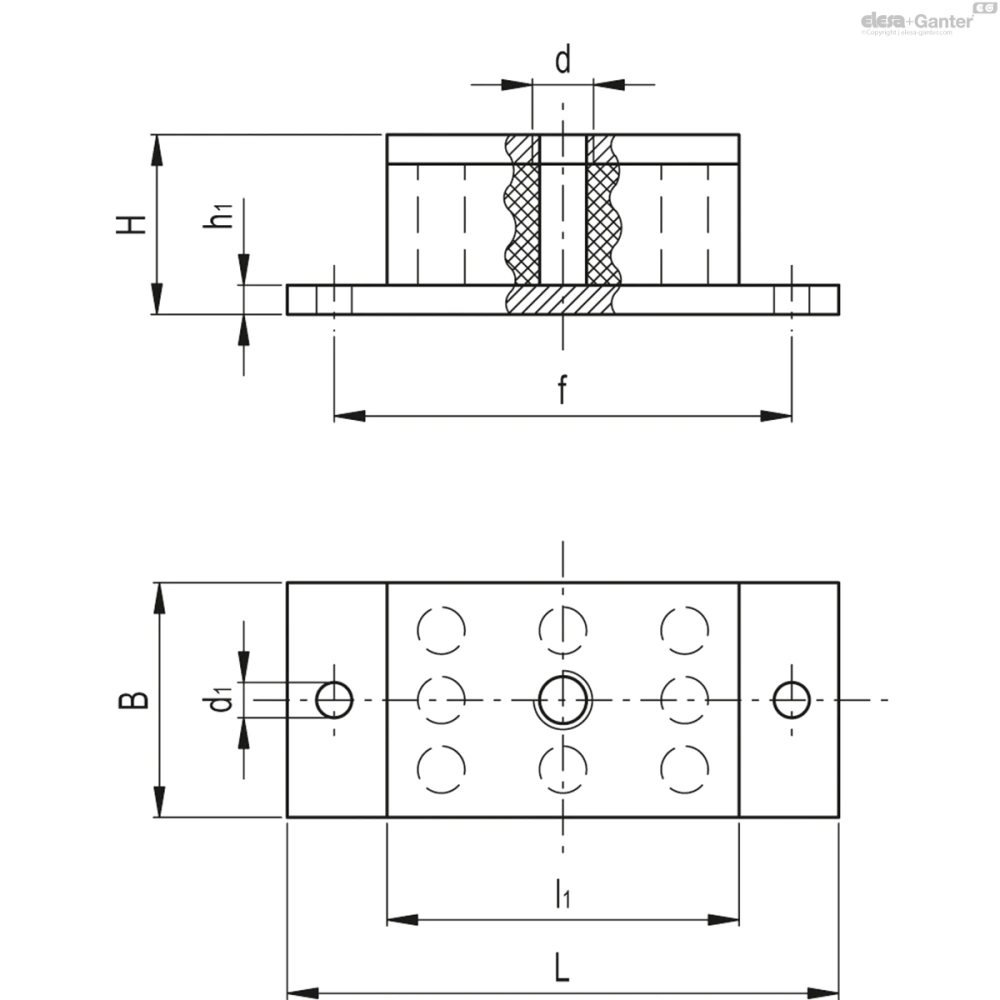

Схемы
AVR-R
Таблица моделей — Виброгасители
| Артикул | Описание | A |
|
H | d | h1 | d1 E10 |
|
|
|
|
Мин. отклонение [мм] | Макс. отклонение [мм] |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 480201 | AVR-R-90-30-160-30 | 100 | 160 | 50 | M16 | 30 | 13 | 90 | 125 | 3000 | 8400 | 5 | 10 | 2500 | |
| 480211 | AVR-R-130-30-200-30 | 100 | 200 | 50 | M16 | 30 | 13 | 130 | 165 | 4500 | 12500 | 5 | 10 | 3500 | |
| 480231 | AVR-R-220-30-290-30 | 100 | 290 | 50 | M16 | 30 | 13 | 220 | 255 | 7500 | 21000 | 5 | 10 | 5300 | |
| 480233 | AVR-R-220-30-290-50 | 100 | 290 | 50 | M16 | 30 | 13 | 220 | 255 | 12500 | 30000 | 5 | 10 | 5300 | |
| 480235 | AVR-R-220-30-290-55 | 100 | 290 | 50 | M16 | 30 | 13 | 220 | 255 | 16500 | 40000 | 5 | 10 | 5300 | |
| 480237 | AVR-R-220-30-290-60 | 100 | 290 | 50 | M16 | 30 | 13 | 220 | 255 | 21000 | 49000 | 5 | 10 | 5300 | |
| 480239 | AVR-R-220-30-290-80 | 100 | 290 | 50 | M16 | 30 | 13 | 220 | 255 | 23000 | 100000 | 5 | 10 | 5300 |
Основные характеристики
Пластины
Окрашенная антрацитом оцинкованная сталь.
Корпус демпфера вибраций
Бутадиен-нитрильный каучук, твёрдость по Шору 30, 50, 55, 60 и 80 по шкале А.
Стандартные исполнения
- AVR-Q: квадратные пластины с покрытием бутадиен-стирольным каучуком.
- AVR-R: прямоугольные пластины.
Общая информация
Особенности и области применения
Основания демпфера вибраций AVR изготовлены из двух стальных пластин, приклеенных к двум поверхностям корпуса демпфера вибраций из перфорированного бутадиен-нитрильного каучука, для обеспечения большей эффективности.
Как правило, используются для изоляции от вибраций и ударов, где требуется устойчивость к сжатию.
Они особенно подходят для использования с системами ОВКВ, насосами, установками очистки и опреснения, приборными панелями.
Как известно, вибрации могут стать причиной:
- возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
- возникновению шума и, следовательно, ущерба здоровью человека.
