Режущие / направляющие втулки

Сталь HSS / штампованная сталь, направляющие втулки

Направляющие втулки

Таблица (PDF)

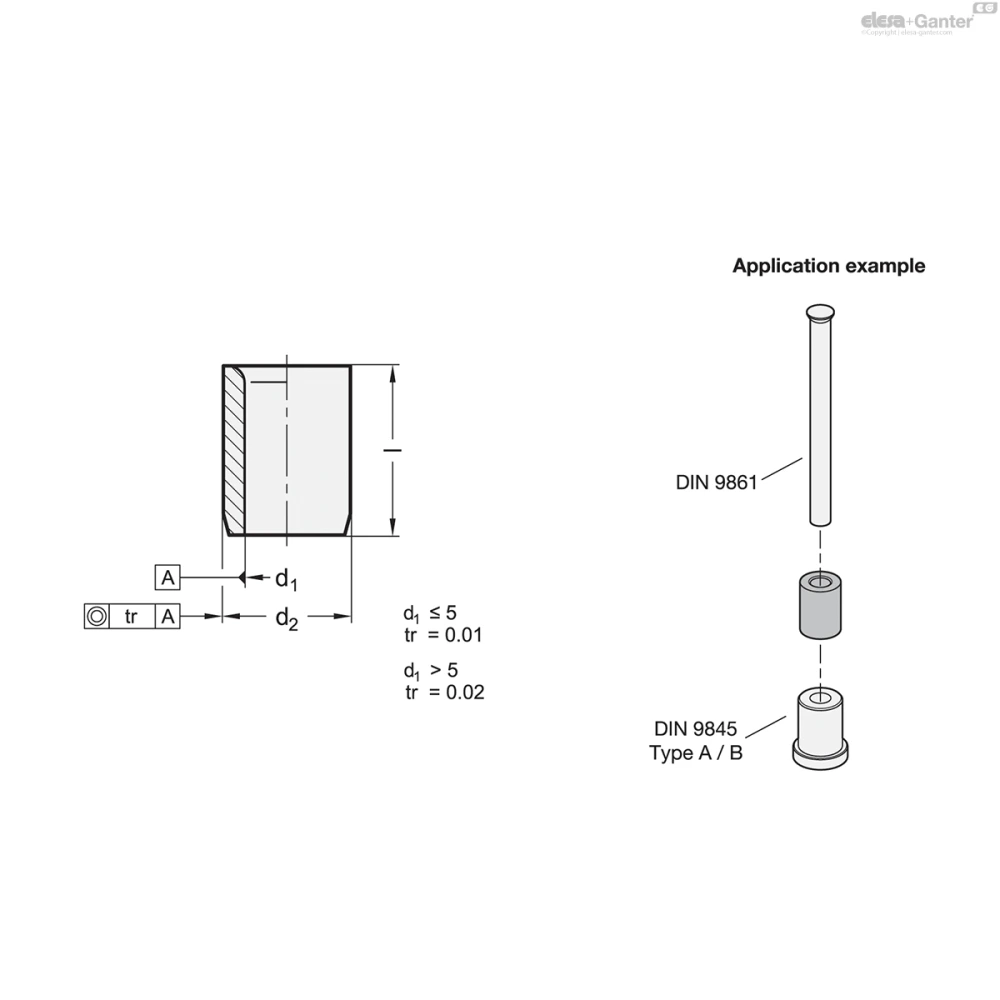

Исполнения серии DIN 9845

DIN 9845

Режущие / направляющие втулки

Сталь HSS / штампованная сталь, направляющие втулки

DIN-9845

Режущие / направляющие втулки

Сталь HSS / штампованная сталь, направляющие втулки

DIN-9845

Таблица моделей — Режущие / направляющие втулки

Артикул	d_1H7	Длина l	d_2n6	Вес (г)
DIN 9845-2-12-C-ST	2	12	6	2
DIN 9845-3-12-C-ST	3	12	7	3
DIN 9845-4-12-C-ST	4	12	8	4
DIN 9845-5-16-C-ST	5	16	10	7
DIN 9845-6-16-C-ST	6	16	12	10
DIN 9845-8-20-C-ST	8	20	15	20
DIN 9845-10-20-C-ST	10	20	18	28
DIN 9845-12-28-C-ST	12	28	22	58
DIN 9845-16-36-C-ST	16	36	30	141

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без кольцевого выступа
Тип B: с кольцевым выступом
Тип C: без кольцевого выступа

Сталь HSS (типы A, B)

Закалённая и отпущенная (HRC 62 +2)
Допустимое отклонение и шлифование режущих кромок

Сталь ST (тип C)

Закалённая (HRC 62 +2)
Поверхности посадки d₁ и d₂ шлифованные

Информация

Режущие втулки DIN 9845 (типы A, B) используются, например, в сочетании с пробойниками DIN 9861 в пробивных инструментах. При выборе режущей втулки необходимо учитывать требуемый зазор между режущими элементами, который зависит от пробиваемого материала и его толщины. Диаметр d₄ больше диаметра режущего отверстия d₁, что обеспечивает надёжное выталкивание пробитой детали. При необходимости режущие втулки могут быть подвергнуты механической обработке для придания им геометрии, соответствующей конкретному применению.

В качестве направляющих втулок пробойников применяются направляющие втулки DIN 9845 (Тип С). Однако они также подходят для направления и позиционирования направляющих штифтов, например, в качестве альтернативы кондукторным втулкам для сверления DIN 172/ DIN 179 когда диапазон допустимых отклонений должен быть ближе к номинальному размеру. В сочетании с посадочным отверстием с допустимым отклонением H7 наружный диаметр направляющей втулки с допустимым отклонением n6 приводит к переходной посадке.
