Серия GN 648.1

GN 648.1

Головки шаровых шарниров с внутренней резьбой

Сталь

Головки шаровых шарниров с внутренней резьбой

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 648.1 — Головки шаровых шарниров с внутренней резьбой

Схемы

Схема GN 648.1

GN 648.1

Таблица моделей — Головки шаровых шарниров с внутренней резьбой

Артикул
Вес (г) В корзину
GN 648.1-5-M5L-N 5 M 5L 8 6 7.7 18 9 11 27 36 9 10 13° 19
GN 648.1-5-M5L-W 5 M 5L 8 6 7.7 18 9 11 27 36 9 10 13° 18
GN 648.1-5-M5-N 5 M 5 8 6 7.7 18 9 11 27 36 9 10 13° 19
GN 648.1-5-M5-W 5 M 5 8 6 7.7 18 9 11 27 36 9 10 13° 19
GN 648.1-5-M4-N 5 M 4 8 6 7.7 18 9 11 27 36 9 10 13° 20
GN 648.1-5-M4-W 5 M 4 8 6 7.7 18 9 11 27 36 9 10 13° 19
GN 648.1-6-M6L-N 6 M 6L 9 6.75 8.9 20 10 13 30 40 11 12 13° 26
GN 648.1-6-M6L-W 6 M 6L 9 6.75 8.9 20 10 13 30 40 11 12 13° 25
GN 648.1-6-M6-N 6 M 6 9 6.75 8.9 20 10 13 30 40 11 12 13° 27
GN 648.1-6-M6-W 6 M 6 9 6.75 8.9 20 10 13 30 40 11 12 13° 25
GN 648.1-8-M8L-N 8 M 8L 12 9 10.4 24 12.5 16 36 48 13 16 14° 47
GN 648.1-8-M8L-W 8 M 8L 12 9 10.4 24 12.5 16 36 48 13 16 14° 45
GN 648.1-8-M8-N 8 M 8 12 9 10.4 24 12.5 16 36 48 13 16 14° 48
GN 648.1-8-M8-W 8 M 8 12 9 10.4 24 12.5 16 36 48 13 16 14° 46
GN 648.1-10-M10L-N 10 M 10L 14 10.5 12.9 28 15 19 43 57 17 20 13° 77
GN 648.1-10-M10L-W 10 M 10L 14 10.5 12.9 28 15 19 43 57 17 20 13° 74
GN 648.1-10-M10-N 10 M 10 14 10.5 12.9 28 15 19 43 57 17 20 13° 76
GN 648.1-10-M10-W 10 M 10 14 10.5 12.9 28 15 19 43 57 17 20 13° 75
GN 648.1-10-M10x1,25-N 10 M 10 x 1.25 14 10.5 12.9 28 15 19 43 57 17 20 13° 75
GN 648.1-10-M10x1,25-W 10 M 10 x 1.25 14 10.5 12.9 28 15 19 43 57 17 20 13° 74
GN 648.1-12-M12L-N 12 M 12L 16 12 15.4 32 17.5 22 50 66 19 22 13° 114
GN 648.1-12-M12L-W 12 M 12L 16 12 15.4 32 17.5 22 50 66 19 22 13° 111
GN 648.1-12-M12-N 12 M 12 16 12 15.4 32 17.5 22 50 66 19 22 13° 114
GN 648.1-12-M12-W 12 M 12 16 12 15.4 32 17.5 22 50 66 19 22 13° 110
GN 648.1-12-M12x1,25-N 12 M 12 x 1.25 16 12 15.4 32 17.5 22 50 66 19 22 13° 110
GN 648.1-12-M12x1,25-W 12 M 12 x 1.25 16 12 15.4 32 17.5 22 50 66 19 22 13° 110
GN 648.1-14-M14L-N 14 M 14L 19 13.5 16.8 36 20 25 57 75 22 25 16° 175
GN 648.1-14-M14L-W 14 M 14L 19 13.5 16.8 36 20 25 57 75 22 25 16° 167
GN 648.1-14-M14-N 14 M 14 19 13.5 16.8 36 20 25 57 75 22 25 16° 168
GN 648.1-14-M14-W 14 M 14 19 13.5 16.8 36 20 25 57 75 22 25 16° 160
GN 648.1-16-M16L-N 16 M 16L 21 15 19.3 42 22 27 64 85 22 28 15° 230
GN 648.1-16-M16L-W 16 M 16L 21 15 19.3 42 22 27 64 85 22 28 15° 224
GN 648.1-16-M16-N 16 M 16 21 15 19.3 42 22 27 64 85 22 28 15° 232
GN 648.1-16-M16-W 16 M 16 21 15 19.3 42 22 27 64 85 22 28 15° 229
GN 648.1-16-M16x1,5-N 16 M 16 x 1.5 21 15 19.3 42 22 27 64 85 22 28 15° 225
GN 648.1-16-M16x1,5-W 16 M 16 x 1.5 21 15 19.3 42 22 27 64 85 22 28 15° 221
GN 648.1-18-M18x1,5L-N 18 M 18 x 1.5L 23 16.5 21.8 46 25 31 71 94 27 32 15° 314
GN 648.1-18-M18x1,5L-W 18 M 18 x 1.5L 23 16.5 21.8 46 25 31 71 94 27 32 15° 320
GN 648.1-18-M18x1,5-N 18 M 18 x 1.5 23 16.5 21.8 46 25 31 71 94 27 32 15° 318
GN 648.1-18-M18x1,5-W 18 M 18 x 1.5 23 16.5 21.8 46 25 31 71 94 27 32 15° 300
GN 648.1-20-M20x1,5L-N 20 M 20 x 1.5L 25 18 24.3 50 27.5 34 77 102 32 33 14° 417
GN 648.1-20-M20x1,5L-W 20 M 20 x 1.5L 25 18 24.3 50 27.5 34 77 102 32 33 14° 408
GN 648.1-20-M20x1,5-N 20 M 20 x 1.5 25 18 24.3 50 27.5 34 77 102 32 33 14° 419
GN 648.1-20-M20x1,5-W 20 M 20 x 1.5 25 18 24.3 50 27.5 34 77 102 32 33 14° 380
GN 648.1-22-M22x1,5L-N 22 M 22 x 1.5L 28 20 25.8 54 30 37 84 111 32 37 15° 519
GN 648.1-22-M22x1,5L-W 22 M 22 x 1.5L 28 20 25.8 54 30 37 84 111 32 37 15° 512
GN 648.1-22-M22x1,5-N 22 M 22 x 1.5 28 20 25.8 54 30 37 84 111 32 37 15° 534
GN 648.1-22-M22x1,5-W 22 M 22 x 1.5 28 20 25.8 54 30 37 84 111 32 37 15° 505
GN 648.1-25-M24x2L-N 25 M 24 x 2L 31 22 29.6 60 33.5 42 94 124 36 42 15° 744
GN 648.1-25-M24x2L-W 25 M 24 x 2L 31 22 29.6 60 33.5 42 94 124 36 42 15° 725
GN 648.1-25-M24x2-N 25 M 24 x 2 31 22 29.6 60 33.5 42 94 124 36 42 15° 735
GN 648.1-25-M24x2-W 25 M 24 x 2 31 22 29.6 60 33.5 42 94 124 36 42 15° 720
GN 648.1-30-M30x2L-W 30 M 30 x 2L 37 25 34.8 70 40 51 110 145 41 51 17° 1130
GN 648.1-30-M30x2-W 30 M 30 x 2 37 25 34.8 70 40 51 110 145 41 51 17° 1160
3D-модель Технические данные (PDF)

Характеристики

Типы (пары)

  • Тип N: медь/сталь, с возможностью смазки
  • Тип W: сталь-PTFE / сталь, самосмазывающаяся

Корпус из стали

  • гальванически оцинкована с голубой пассивацией
  • d1 = от 5 до 12: механически обработанный
  • d1 = от 14 до 25: кованый

Пары

Тип N (с возможностью смазки)

Подшипниковая втулка

Латунь, CuZn40AI1

Внутреннее кольцо

Сталь, 100Cr6

закалённая, отшлифованная, отполированная

Тип W (самосмазывающийся)

Подшипниковая втулка

Оцинкованная сталь

с PTFE-вставкой

Внутреннее кольцо

Сталь, 100Cr6

закалённая, отшлифованная, отполированная

Информация

Головки шаровых шарниров GN 648.1 аналогичны DIN ISO 12240-4, серия K (ранее называвшиеся DIN 648 K).

По запросу

  • узкий вариант исполнения (ISO 12240-1, серия E)

Техническая информация

Вопрос о продукции

Спросите о серии GN 648.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BJT. — Головки шаровых шарниров

BJT.

Головки шаровых шарниров

Технополимер

Головки шаровых шарниров
DIN 71752 — Вильчатые головки

DIN 71752

Вильчатые головки

Сталь / Алюминий / Нержавеющая сталь

Сталь
DIN 71752-AL — Вильчатые головки

DIN 71752-AL

Вильчатые головки

Сталь / Алюминий / Нержавеющая сталь

Алюминий
DIN 71752-NI — Вильчатые головки

DIN 71752-NI

Вильчатые головки

Сталь / Алюминий / Нержавеющая сталь

Нержавеющая сталь
DIN 71802 — Угловые шарнирные соединения

DIN 71802

Угловые шарнирные соединения

Сталь/нержавеющая сталь с резьбовым шариком и заклёпочными шаровыми пальцами

Сталь
DIN 71802-NI — Угловые шарнирные соединения

DIN 71802-NI

Угловые шарнирные соединения

Сталь/нержавеющая сталь с резьбовым шариком и заклёпочными шаровыми пальцами

Нержавеющая сталь
DIN 808-NI — Карданные соединения с подшипником скольжения / игольчатый подшипник

DIN 808-NI

Карданные соединения с подшипником скольжения / игольчатый подшипник

Сталь / нержавеющая сталь, одинарное или двойное

Нержавеющая сталь, подшипник скольжения
DIN 808-ST — Карданные соединения с подшипником скольжения / игольчатый подшипник

DIN 808-ST

Карданные соединения с подшипником скольжения / игольчатый подшипник

Сталь / нержавеющая сталь, одинарное или двойное

Сталь, подшипники трения

Артикул модели

GN 648.1 — Головки шаровых шарниров с внутренней резьбой

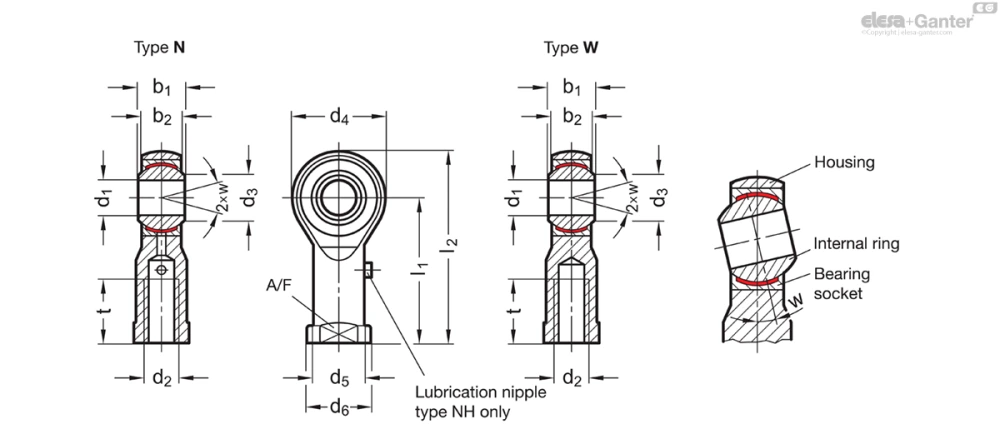

Чертёж GN 648.1
