Серия FJT.
FJT.
Вилки
Технополимер
Вильчатые соединения
Изображения

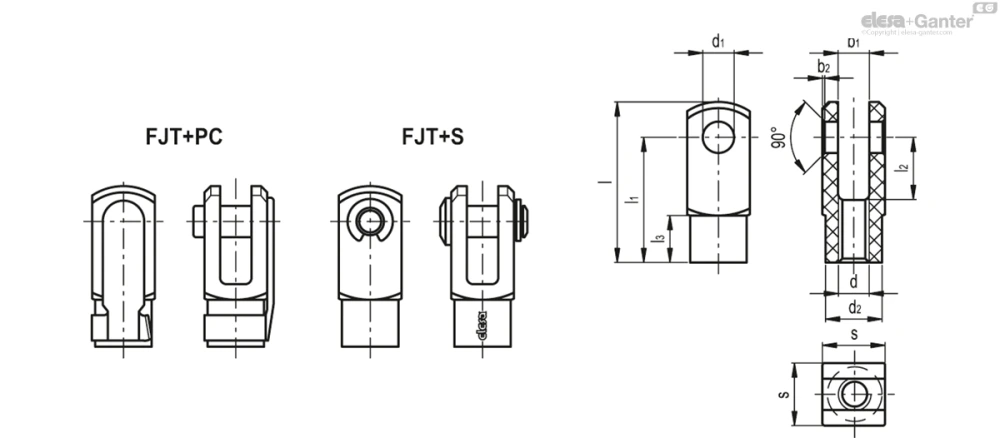

Схемы
FJT.
Таблица моделей — Вилки
FJT-PC
| Артикул | Описание |
|
|
|
|
|
|
|
|
b2 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 470201 | FJT-M6+PC | M6 | 6 | 10 | 31 | 24 | 12 | 9 | 6 | 0.5 | 12 | 4 | |
| 470211 | FJT-M8+PC | M8 | 8 | 14 | 42 | 32 | 16 | 12 | 8 | 0.5 | 16 | 11 | |
| 470221 | FJT-M10+PC | M10 | 10 | 18 | 52 | 40 | 20 | 15 | 10 | 0.5 | 20 | 20 | |
| 470222 | FJT-M10x1.25+PC | M10x1.25 | 10 | 18 | 52 | 40 | 20 | 15 | 10 | 0.5 | 20 | 16 | |
| 470231 | FJT-M12+PC | M12 | 12 | 20 | 62 | 48 | 24 | 18 | 12 | 0.5 | 24 | 29 | |
| 470232 | FJT-M12x1.25+PC | M12x1.25 | 12 | 20 | 62 | 48 | 24 | 18 | 12 | 0.5 | 24 | 29 | |
| 470241 | FJT-M14+PC | M14 | 14 | 24 | 72 | 56 | 28 | 22.5 | 14 | 0.5 | 27 | 43 |
FJT-S
| Артикул | Описание |
|
|
|
|
|
|
|
|
b2 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 470301 | FJT-M6+S | M6 | 6 | 10 | 31 | 24 | 12 | 9 | 6 | 0.5 | 12 | 4 | |
| 470311 | FJT-M8+S | M8 | 8 | 14 | 42 | 32 | 16 | 12 | 8 | 0.5 | 16 | 8 | |
| 470321 | FJT-M10+S | M10 | 10 | 18 | 52 | 40 | 20 | 15 | 10 | 0.5 | 20 | 17 | |
| 470322 | FJT-M10x1.25+S | M10x1.25 | 10 | 18 | 52 | 40 | 20 | 15 | 10 | 0.5 | 20 | 17 | |
| 470331 | FJT-M12+S | M12 | 12 | 20 | 62 | 48 | 24 | 18 | 12 | 0.5 | 24 | 31 | |
| 470332 | FJT-M12x1.25+S | M12x1.25 | 12 | 20 | 62 | 48 | 24 | 18 | 12 | 0.5 | 24 | 31 | |
| 470341 | FJT-M14+S | M14 | 14 | 24 | 72 | 56 | 28 | 22.5 | 14 | 0.5 | 27 | 45 |
Основные характеристики
Материал
Специальный технополимер на основе полиамида (PA), армированный стекловолокном.
Стандартные исполнения
Резьбовое отверстие.
- FJT+PC:c зажимным штифтом.
- FJT+S: со штифтом и стопорным кольцом.
Общая информация
Особенности и области применения
Вильчатые соедиения FJT. прекрасно подходят для приведения в действие, например, пневматических цилиндров, даже при наличии воды и влажности.
Особенности вильчатых соединений из технополимера:
- полностью коррозионно-стойкие, даже при наличии влажности и химических веществ;
- высокая устойчивость к соляному туману;
- высокая механическая прочность к применяемым нагрузкам;
- легкость в сочетании с высокой жёсткостью;
- устойчивы к непрерывным циклам мойки с использованием растворителей и моющих средств, таким образом, они подходят, например, для применения в пищевой и фармацевтической промышленности;
- отличные амортизационные характеристики;
- уменьшают шумовые помехи.
| Измерения сопротивления | Макс. статическая нагрузка при натяжении | Макс. поперечная нагрузка | ||
|---|---|---|---|---|
| Описание | кратковременный | непрерывный | кратковременный | непрерывный |
| [Н] | [Н] | [Н] | [Н] | |
| FJT-M6 | 1300 | 650 | 300 | 150 |
| FJT-M8 | 2100 | 1050 | 650 | 325 |
| FJT-M10 | 3000 | 1500 | 800 | 400 |
| FJT-M10x1.25 | 3000 | 1500 | 800 | 400 |
| FJT-M12 | 3500 | 1750 | 900 | 450 |
| FJT-M12x1.25 | 3500 | 1750 | 900 | 450 |
| FJT-M14 | 6100 | 3050 | 1000 | 500 |
Значения прочности являются результатом лабораторных испытаний, проведенных при комнатной температуре (23 ° C).
Вопрос о продукции
Спросите о серии FJT. — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
