426431

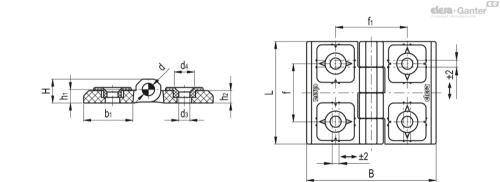

Технические характеристики — Петля с регулировочными вставками
- L
- 60
- A
- 75
- f
- 34
- f1
- 42
- H
- 16
- h1
- 9.5
- h2
- 8
- b1
- 29.5
- d
- 8
- d3
- 6.5
- d4
- 12.5
- C#[Nm]
- 5
- Weight (in g)
- 70
- Вес (г)
- 70
Основные характеристики
Материал
СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.
Регулировочные вставки
Технополимер, черный цвет.
Вращающийся штифт
Нержавеющая сталь AISI 303
Стандартное исполнение
Сквозные отверстия для винтов с потайной головкой M6.
Общая информация
Особенности и области применения

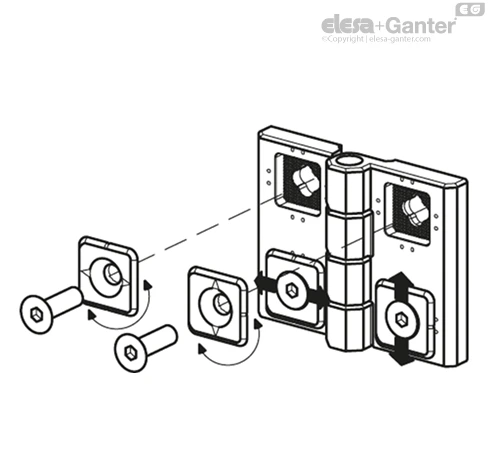

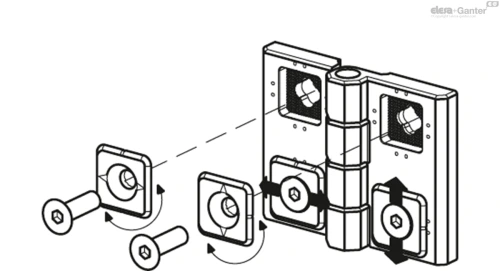

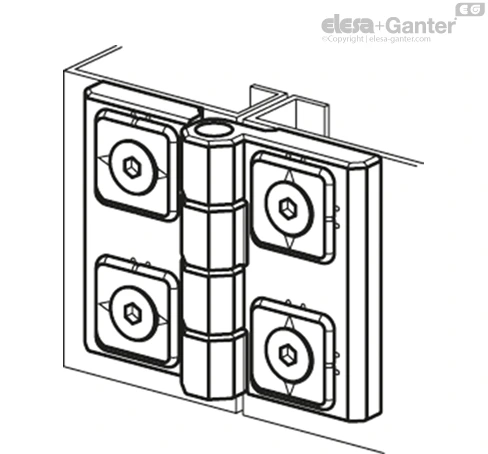

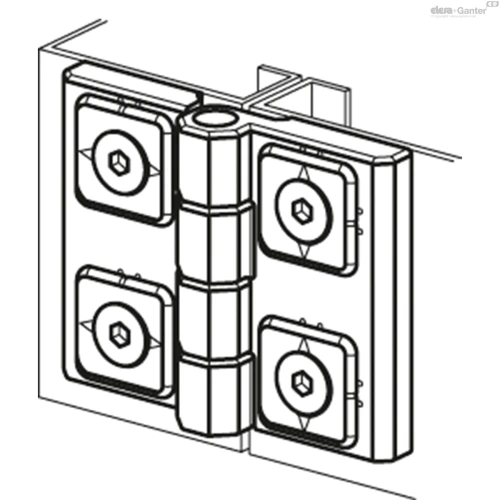

Регулировочные вставки (патент ELESA) предназначены для компенсации ограниченных перекосов дверей. Вертикальные и горизонтальные регулировки возможны путем простой установки ориентации вставок, таким образом, обеспечивая идеальное выравнивание между дверью и рамой.
Накатка на корпусе петли и на задней части вставок позволяет поддерживать точное положение во время сборки петли.
Эта петля может быть использована для компенсации вертикальных, горизонтальных и обоих видов перекосов.

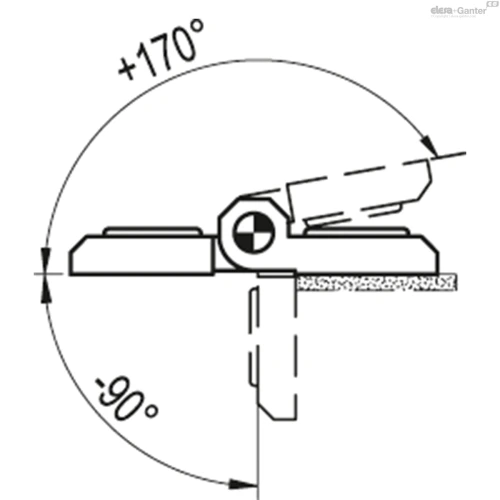

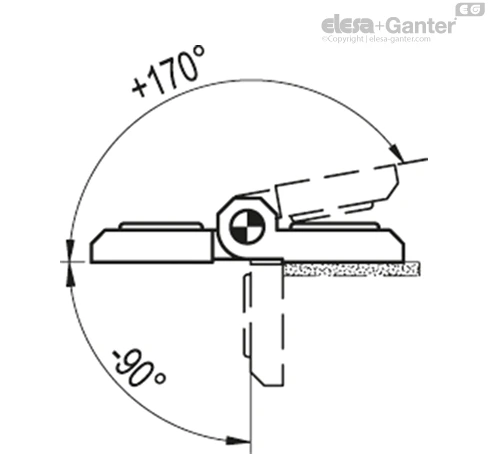

Угол поворота (приблизительное значение)
Макс. 260° (-90° и +170°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации-.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° |
 |  |  | |
| Описание | Макс. допустимая статическая нагрузка Sa [N] | Макс. допустимая статическая нагрузка Sr [N] | Макс. допустимая статическая нагрузка S90 [N] |
| CFR.60 SH-6 | 1800 | 2700 | 2130 |
Максимальная статическая нагрузка - это значение, превышение которого приведет к поломке материала, таким образом, нанеся ущерб функциональности петли. Очевидно, что к этому значению должен быть применен подходящий коэффициент в зависимости от важности и уровня безопасности определенного вида применения.
