Серия VDT.
VDT+IR
Маховички цельнолитые
Технополимер
Откидная ручка
Исполнения серии VDT.
Изображения

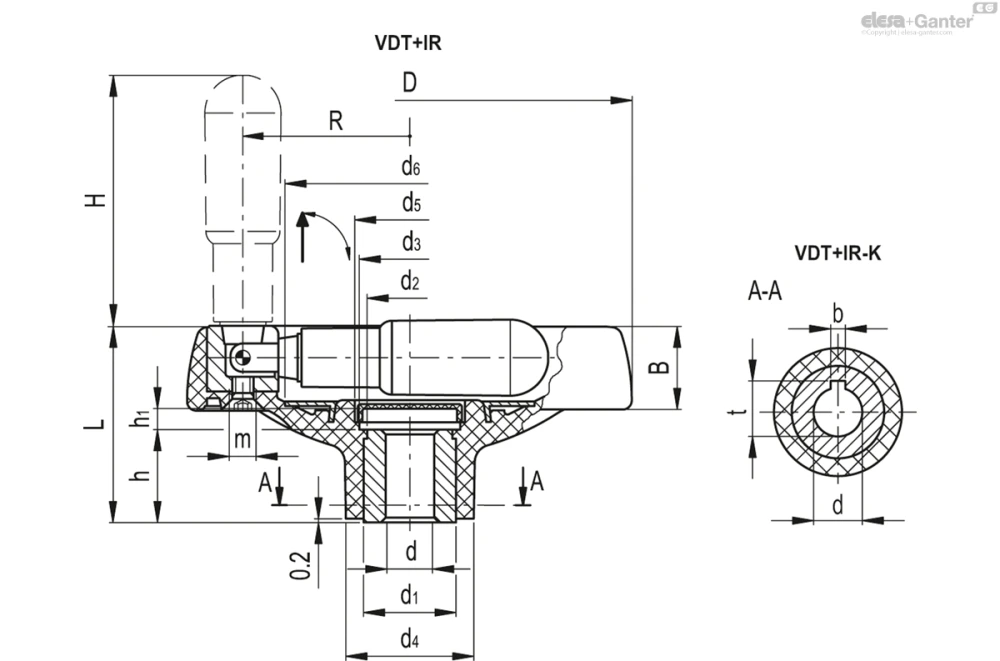

Схемы
VDT+IR
Таблица моделей — Маховички цельнолитые
VDT+IR
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
t | b |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 170327 | VDT.100+IR A-10 | 100 | 10 | 49 | 22 | 22 | 20 | 26 | 32 | 28 | 54 | - | - | 22 | 5.5 | 60 | 37 | 180 | 21 | 201 | |
| 170525 | VDT.125+IR A-12 | 125 | 12 | 57 | 24 | 26 | 24 | 28 | 36 | 31 | 70 | - | - | 27 | 7 | 65 | 47 | 200 | 23 | 375 | |
| 170725 | VDT.160+IR A-12 | 160 | 12 | 64 | 27 | 35 | 33 | 38 | 46 | 40 | 90 | - | - | 28 | 11 | 80 | 62 | 400 | 25 | 520 | |
| 170727 | VDT.160+IR A-14 | 160 | 14 | 64 | 27 | 35 | 33 | 38 | 46 | 40 | 90 | - | - | 28 | 11 | 80 | 62 | 400 | 25 | 602 | |
| 170927 | VDT.200+IR A-20 | 200 | 20 | 68 | 30 | 40 | 38 | 50 | 51 | 52 | 110 | - | - | 31 | 9 | 90 | 78 | 600 | 35 | 747 |
VDT+IR-K
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 170327-K | VDT.100+IR A-10-K | 100 | 10 | 49 | 22 | 22 | 20 | 26 | 32 | 28 | 54 | 22 | 5.5 | 60 | 37 | 11.4 | 3 | 180 | 21 | 200 | |
| 170525-K | VDT.125+IR A-12-K | 125 | 12 | 57 | 24 | 26 | 24 | 28 | 36 | 31 | 70 | 27 | 7 | 65 | 47 | 13.8 | 4 | 200 | 23 | 380 | |
| 170725-K | VDT.160+IR A-12-K | 160 | 12 | 64 | 27 | 35 | 33 | 38 | 46 | 40 | 90 | 28 | 11 | 80 | 62 | 13.8 | 4 | 400 | 25 | 610 | |
| 170727-K | VDT.160+IR A-14-K | 160 | 14 | 64 | 27 | 35 | 33 | 38 | 46 | 40 | 90 | 28 | 11 | 80 | 62 | 16.3 | 5 | 400 | 25 | 600 | |
| 170927-K | VDT.200+IR A-20-K | 200 | 20 | 68 | 30 | 40 | 38 | 50 | 51 | 52 | 110 | 31 | 9 | 90 | 78 | 22.8 | 6 | 600 | 35 | 747 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Колпачок втулки
Технополимер на основе ацетальной смолы (POM), черный цвет, матовая отделка, сборка путем плотной посадки.
Кольца
Анодированный алюминий, матовая поверхность.
(Оригинальный дизайн Elesa)
Стандартные исполнения
Втулка из воронёной стали, развёрнутое отверстие H7.
Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.
- VDT.: без ручки.
- VDT+I: с вращающейся ручкой I.621+x из технополимера.
- VDT+IR: с откидной ручкой IR.620 из технополимера.
- K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с DIN 6885/1, производственный допуск P9, т. е.:
170307-K VDT.100 A-10-K
Аксессуары по запросу
Аксессуары по запросу
Тип осевой упорной шайбы GN 184.
Общая информация
Эргономичность
Специальный дизайн обода упрощает захват и обеспечивает легкое управление маховиком.
