Серия VDSC-XX
VDSC-GXX-SST+IR
Ручки для индикаторов положения
Технополимер

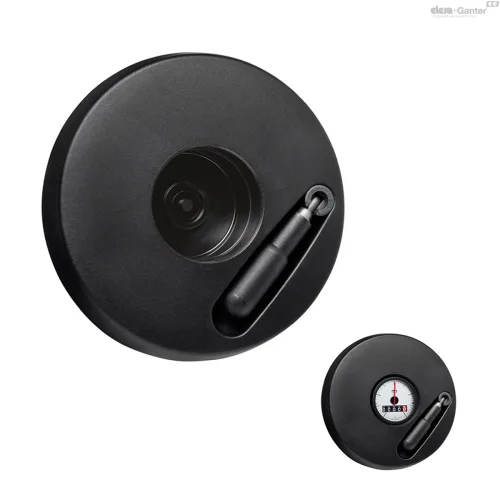

Откидная ручка, втулка из нержавеющей стали
Исполнения серии VDSC-XX
Изображения

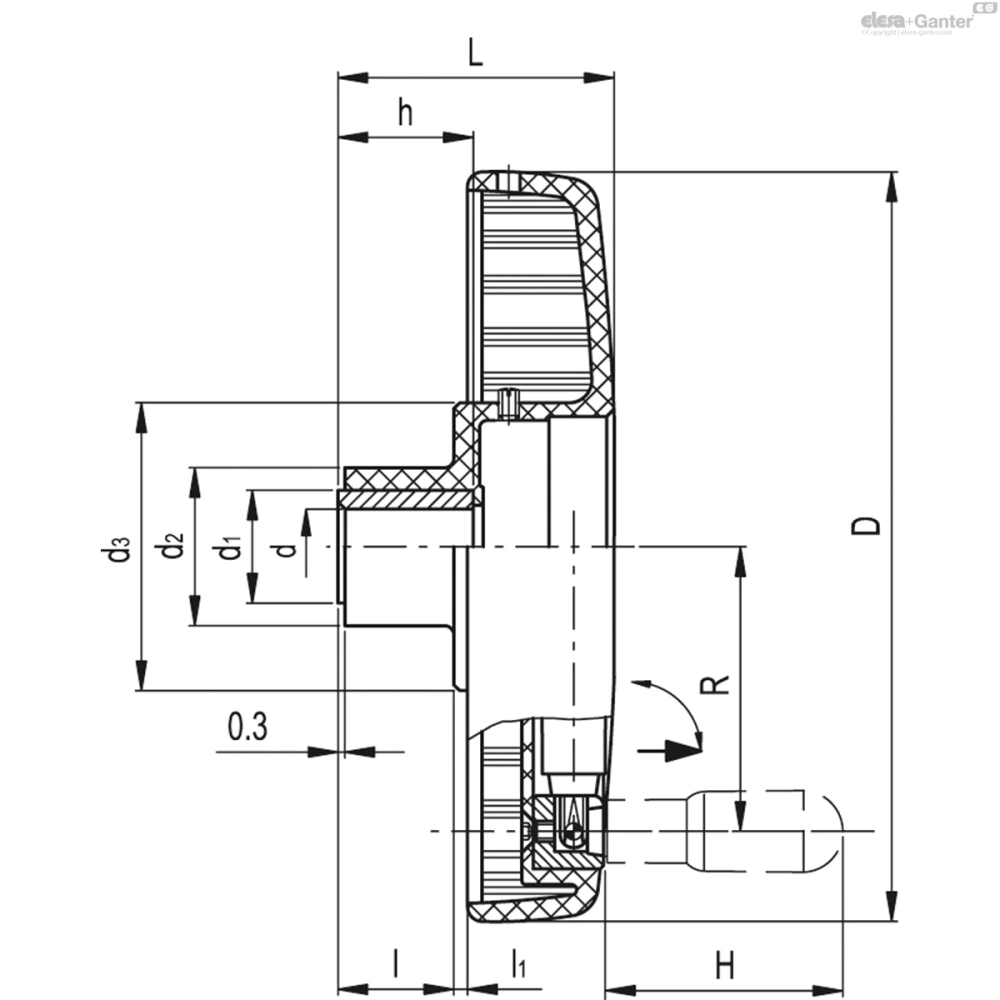

Схемы
VDSC-GXX-SST+IR
Таблица моделей — Ручки для индикаторов положения
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CE.34003 | VDSC.125-GXX1 SST-8+IR | 125 | 59.5 | 8 | 22 | 22 | 34 | 57.5 | 22 | 11 | 45 | 46 | 290 | GA01 - GA11 | |
| CE.34007 | VDSC.125-GXX1 SST-10+IR | 125 | 59.5 | 10 | 22 | 22 | 34 | 57.5 | 22 | 11 | 45 | 46 | 290 | GA01 - GA11 | |
| CE.34047 | VDSC.160-GXX2 SST-10+IR | 160 | 66 | 10 | 30 | 26 | 38.5 | 77 | 25.5 | 7.5 | 60 | 63 | 467 | GA02 - GA12 - GW12 | |
| CE.34053 | VDSC.160-GXX2 SST-12+IR | 160 | 66 | 12 | 30 | 26 | 38.5 | 77 | 25.5 | 7.5 | 60 | 63 | 453 | GA02 - GA12 - GW12 | |
| CE.34087 | VDSC.200-GXX2 SST-16+IR | 200 | 77 | 16 | 36 | 40 | 49 | 77 | 35 | 4 | 80 | 77 | 848 | GA02 - GA12 - GW12 | |
| CE.34093 | VDSC.200-GXX2 SST-20+IR | 200 | 77 | 20 | 36 | 40 | 49 | 77 | 35 | 4 | 80 | 77 | 700 | GA02 - GA12 - GW12 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Стандартное исполнение
развёрнутое сквозное отверстие H7 для втулки.

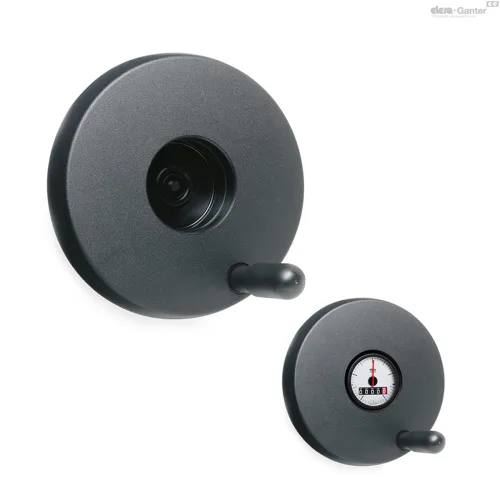

- VDSC-GXX+I:с вращающейся ручкой I.621+x из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.
Втулка из стали с чёрной оксидной плёнкой.
- VDSC-GXX-SST+I: с вращающейся ручкой I.621+x-SST из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.
Втулка из нержавеющей стали AISI 303.
- VDSC-GXX+IR: с откидной ручкой IR.620 из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.
Втулка из стали с чёрной оксидной плёнкой.
- VDSC-GXX-SST+IR: с раскладной ручкой IR.620-SST из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.
Втулка из нержавеющей стали AISI 303.
Общая информация
Выбор индикаторов (заказывается отдельно)
Цельнолитые маховики VDSC-XX могут быть использованы с аналоговыми и цифроаналоговыми гравитационными индикаторами.
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
См. также Инструкции по монтажудля гравитационных индикаторов G..
Аксессуары по запросу
Аксессуары по запросу
Крышка CP-XXдля установки вместо индикатора.
Другие исполнения
Специальные исполнения доступны по запросу
Маховики с поперечными отверстиями в соответствии с GN 110.
