Серия VDSC-XX
VDSC-GXX-SST+I
Ручки для индикаторов положения
Технополимер
Вращающаяся ручка, втулка из нержавеющей стали
Исполнения серии VDSC-XX
Изображения

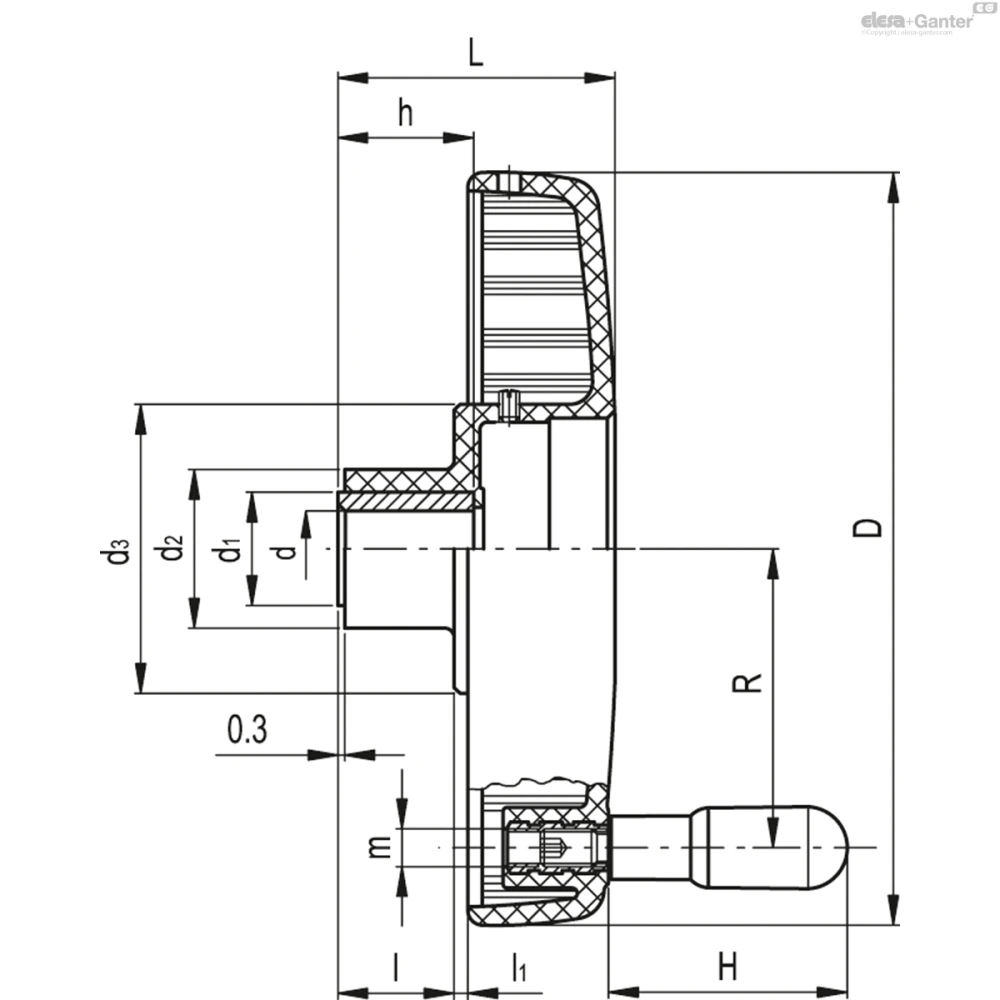

Схемы
VDSC-GXX-SST+I
Таблица моделей — Ручки для индикаторов положения
| Артикул | Описание |
|
|
|
|
|
|
d3 |
|
|
|
|
|
|
Комбинации датчиков маховика | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CE.34017 | VDSC.125-GXX2 SST-8+I | 125 | 63 | 8 | 22 | 22 | 35 | 76 | 22 | 14 | 65 | M8 | 48.5 | 333 | GA02 - GA12 - GW12 | |
| CE.34023 | VDSC.125-GXX2 SST-10+I | 125 | 63 | 10 | 22 | 22 | 35 | 76 | 22 | 14 | 65 | M8 | 48.5 | 327 | GA02 - GA12 - GW12 | |
| CE.34077 | VDSC.200-GXX2 SST-16+I | 200 | 70.5 | 16 | 34 | 30 | 42 | 76 | 30 | 2 | 90 | M10 | 80 | 680 | GA02 - GA12 - GW12 | |
| CE.34083 | VDSC.200-GXX2 SST-20+I | 200 | 70.5 | 20 | 34 | 30 | 42 | 76 | 30 | 2 | 90 | M10 | 80 | 680 | GA02 - GA12 - GW12 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Стандартное исполнение
развёрнутое сквозное отверстие H7 для втулки.
- VDSC-GXX+I:с вращающейся ручкой I.621+x из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.
Втулка из стали с чёрной оксидной плёнкой.
- VDSC-GXX-SST+I: с вращающейся ручкой I.621+x-SST из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.
Втулка из нержавеющей стали AISI 303.
- VDSC-GXX+IR: с откидной ручкой IR.620 из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.
Втулка из стали с чёрной оксидной плёнкой.
- VDSC-GXX-SST+IR: с раскладной ручкой IR.620-SST из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.
Втулка из нержавеющей стали AISI 303.
Общая информация
Выбор индикаторов (заказывается отдельно)
Цельнолитые маховики VDSC-XX могут быть использованы с аналоговыми и цифроаналоговыми гравитационными индикаторами.
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
См. также Инструкции по монтажудля гравитационных индикаторов G..
Аксессуары по запросу
Аксессуары по запросу
Крышка CP-XXдля установки вместо индикатора.
Другие исполнения
Специальные исполнения доступны по запросу
Маховики с поперечными отверстиями в соответствии с GN 110.
