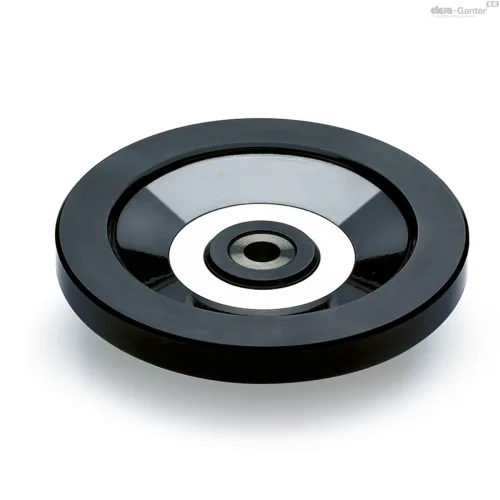

Серия VDN.FP-SST
VDN.FP-SST
Маховички цельнолитые
Дюропласт, втулка из нержавеющей стали
Без рукоятки, с глухой втулкой
Исполнения серии VDN.FP-SST
Изображения

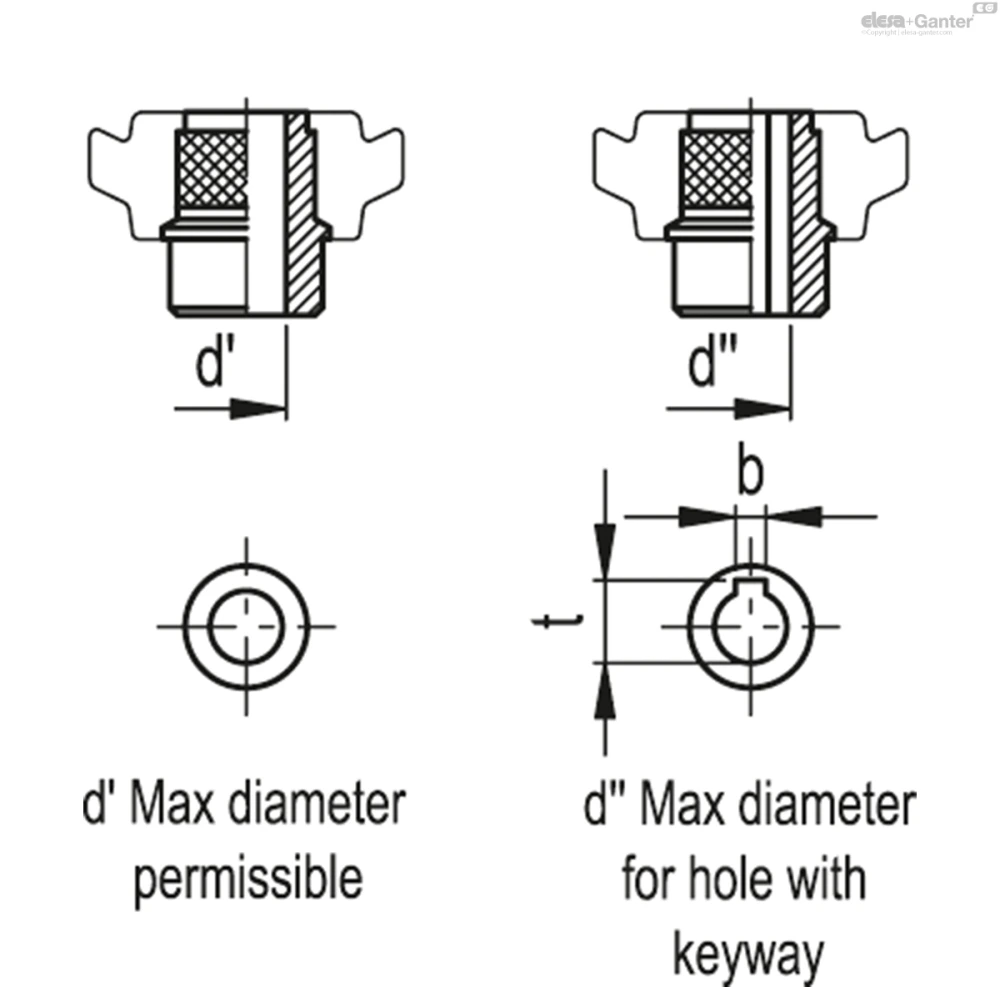

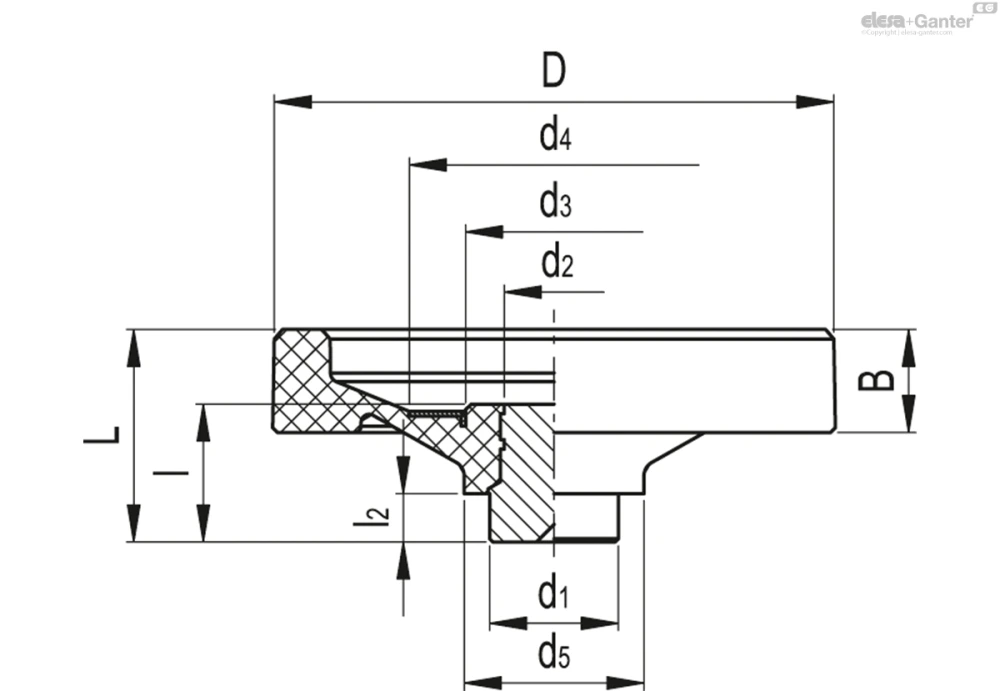

Схемы
VDN.FP-SST
Таблица моделей — Маховички цельнолитые
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 73695 | VDN.80 FP-SST | 80 | 31 | 14 | 20 | 18 | 28 | 43 | 30 | 28 | 10 | 13 | 11 | 12.8 | 4 | 120 | 5 | 149 | |
| 73713 | VDN.100 FP-SST | 100 | 40 | 15 | 24 | 22 | 35 | 54 | 39 | 36 | 12 | 16 | 13 | 15.3 | 5 | 150 | 6 | 264 | |
| 73722 | VDN.125 FP-SST | 125 | 44 | 15 | 32 | 26.5 | 44 | 70 | 46 | 38 | 15 | 20 | 16 | 18.3 | 5 | 300 | 8 | 400 | |
| 73733 | VDN.150 FP-SST | 150 | 49 | 18 | 32 | 26.5 | 44 | 70 | 48 | 38 | 15 | 20 | 16 | 18.3 | 5 | 400 | 14 | 529 | |
| 73753 | VDN.200 FP-SST | 200 | 58 | 22 | 40 | 33 | 55 | 90 | 60 | 43 | 15 | 26 | 22 | 24.8 | 6 | 600 | 18 | 989 | |
| 73773 | VDN.250 FP-SST | 249 | 65 | 25 | 49 | 40 | 66 | 110 | 70 | 44 | 15 | 35 | 27 | 30.3 | 8 | 1000 | 28 | 1728 | |
| 73785 | VDN.300 FP-SST | 301 | 75 | 25 | 58 | 58 | 94 | 148 | 82 | 56 | 18 | 42 | 38 | 41.3 | 10 | 1100 | 35 | 2978 |
Основные характеристики
Материал
Высокопрочный дюропласт на основе фенола (PF), чёрный цвет, глянцевая отделка.
Кольцо
Анодированный алюминий, матовая поверхность.
(оригинальный дизайн Elesa - зарегистрированный в США патент & TM Off).
Стандартные исполнения
Втулка из нержавеющей стали AISI 303 с развернутым отверстием H7.
Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.
- VDN.FP-SST-A: без ручки.
- VDN.FP+I-SST-A: с вращающейся ручкой I.301+x из дюропласта.
- K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с DIN 6885/1, производственный допуск P9, т. е.:
73695-10-K VDN.80 FP-SST-A-10-K
Втулка из нержавеющей стали AISI 303 не просверлена для изготовления нестандартных отверстий:
- VDN.FP-SST: без ручки.
- VDN.FP+I-SST: с вращающейся ручкой I.301+x из дюропласта.
Аксессуары по запросу
Аксессуары по запросу
Стопорная шайба из нержавеющей стали марки AISI 303 GN 184.5.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Маховики со встроенными балансировочными противовесами.
Маховики с поперечными отверстиями в соответствии с GN 110.
Общая информация
Эргономичность
Специальный дизайн обода упрощает захват и обеспечивает легкое управление маховиком.
