Серия VDN.FP

VDN.FP-A

Маховички цельнолитые

Дюропласт, втулка из углеродистой стали

Без ручки, рассверленная втулка

__logo__ELE_OD__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__IF77__ Дюропласт на основе фенольного полимера Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии VDN.FP

VDN.FP

VDN.FP

Маховички цельнолитые

Дюропласт, втулка из углеродистой стали
VDN.FP+I

VDN.FP+I

Маховички цельнолитые

Дюропласт, втулка из углеродистой стали
VDN.FP+I-A

VDN.FP+I-A

Маховички цельнолитые

Дюропласт, втулка из углеродистой стали
VDN.FP+IR

VDN.FP+IR

Маховички цельнолитые

Дюропласт, втулка из углеродистой стали
VDN.FP+IR-A

VDN.FP+IR-A

Маховички цельнолитые

Дюропласт, втулка из углеродистой стали
VDN.FP+IRS

VDN.FP+IRS

Маховички цельнолитые

Дюропласт, втулка из углеродистой стали
VDN.FP+IRS-A

VDN.FP+IRS-A

Маховички цельнолитые

Дюропласт, втулка из углеродистой стали
VDN.FP-A

VDN.FP-A

Маховички цельнолитые

Дюропласт, втулка из углеродистой стали

Изображения

VDN.FP-A — Маховички цельнолитые

Схемы

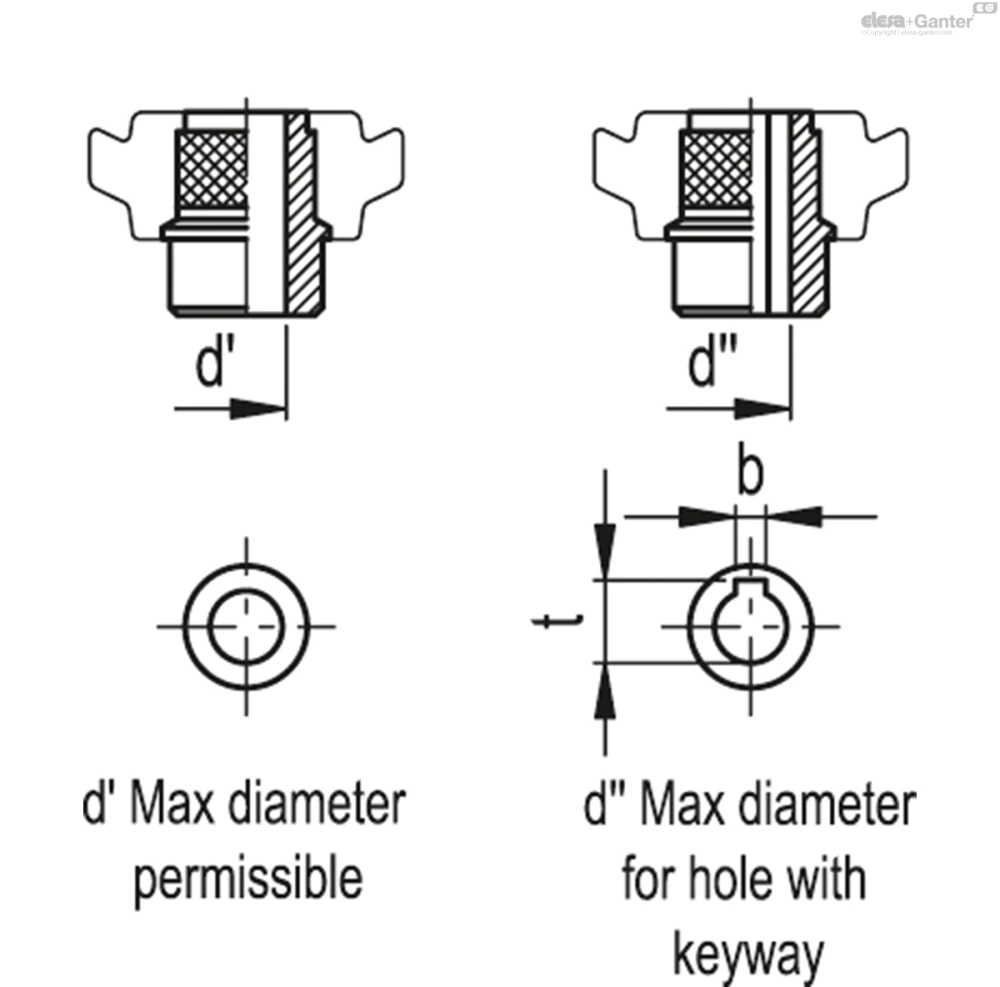

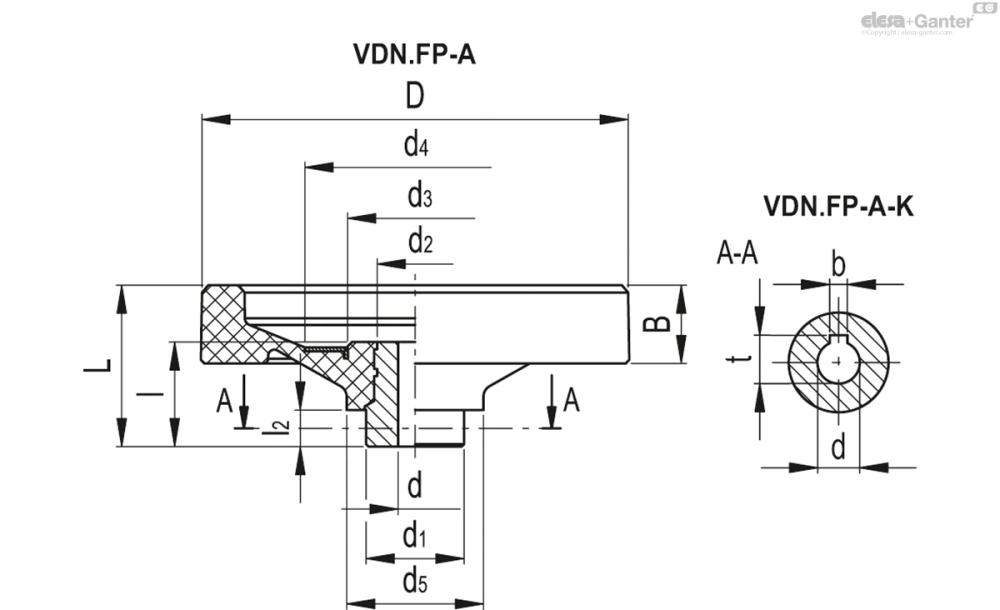

Схема VDN.FP-A Схема VDN.FP-A

VDN.FP-A

Таблица моделей — Маховички цельнолитые

VDN.FP-A

Артикул Описание
В корзину
73650-10 VDN.50 FP-A10 50 10 22 12 16 16 - 25 26 19 9 12 10 55 3 51
73670-10 VDN.63 FP-A10 63 10 28 13 20 20 - 31 28 24 10 13 11 75 4 99
73690-10 VDN.80 FP-A10 80 10 31 14 20 18 28 43 30 28 10 13 11 120 5 130
73690-12 VDN.80 FP-A12 80 12 31 14 20 18 28 43 30 28 10 13 12 120 5 125
73709-10 VDN.100 FP-A10 100 10 40 15 24 22 35 54 39 36 12 16 13 150 6 240
73709-12 VDN.100 FP-A12 100 12 40 15 24 22 35 54 39 36 12 16 13 150 6 227
73719-12 VDN.125 FP-A12 125 12 44 15 32 26.5 44 70 46 38 15 20 16 300 8 363
73719-14 VDN.125 FP-A14 125 14 44 15 32 26.5 44 70 46 38 15 20 16 300 8 355
73723-14 VDN.140 FP-A14 140 14 46 19 32 26.5 44 70 48 38 15 20 16 350 10 504
73729-14 VDN.150 FP-A14 150 14 49 18 32 26.5 44 70 48 38 15 20 16 400 14 479
73729-16 VDN.150 FP-A16 150 16 49 18 32 26.5 44 70 48 38 15 20 16 400 14 460
73739-16 VDN.175 FP-A16 175 16 54 19 40 33 55 90 56 43 15 26 22 500 16 720
73739-18 VDN.175 FP-A18 175 18 54 19 40 33 55 90 56 43 15 26 22 500 16 776
73749-18 VDN.200 FP-A18 200 18 58 22 40 33 55 90 60 43 15 26 22 600 18 1097
73749-20 VDN.200 FP-A20 200 20 58 22 40 33 55 90 60 43 15 26 22 600 18 1060
73769-22 VDN.250 FP-A22 249 22 65 25 49 40 66 110 70 44 15 35 27 1000 28 1597
73780-26 VDN.300 FP-A26 301 26 75 25 58 58 94 148 82 56 18 42 38 1100 35 2756

VDN.FP-A-K

Артикул Описание
d'
d''
В корзину
73650-10-K VDN.50 FP-A10-K 50 10 22 12 16 16 - 25 26 - 19 - 9 11.4 3 55 3 49
73670-10-K VDN.63 FP-A10-K 63 10 28 13 20 20 - 31 28 - 24 - 10 11.4 3 75 4 97
73690-10-K VDN.80 FP-A10-K 80 10 31 14 20 18 28 43 30 - 28 - 10 11.4 3 120 5 136
73690-12-K VDN.80 FP-A12-K 80 12 31 14 20 18 28 43 30 - 28 - 10 13.8 4 120 5 158
73709-10-K VDN.100 FP-A10-K 100 10 40 15 24 22 35 54 39 - 36 - 12 11.4 3 150 6 320
73709-12-K VDN.100 FP-A12-K 100 12 40 15 24 22 35 54 39 - 36 - 12 13.8 4 150 6 219
73719-12-K VDN.125 FP-A12-K 125 12 44 15 32 26.5 44 70 46 - 38 - 15 13.8 4 300 8 374
73719-14-K VDN.125 FP-A14-K 125 14 44 15 32 26.5 44 70 46 - 38 - 15 16.3 5 300 8 374
73723-14-K VDN.140 FP-A14-K 140 14 46 19 32 26.5 44 70 48 - 38 - 15 16.3 5 350 10 504
73729-14-K VDN.150 FP-A14-K 150 14 49 18 32 26.5 44 70 48 - 38 - 15 16.3 5 400 14 465
73729-16-K VDN.150 FP-A16-K 150 16 49 18 32 26.5 44 70 48 - 38 - 15 18.3 5 400 14 554
73739-16-K VDN.175 FP-A16-K 175 16 54 19 40 33 55 90 56 - 43 - 15 18.3 5 500 16 715
73739-18-K VDN.175 FP-A18-K 175 18 54 19 40 33 55 90 56 - 43 - 15 20.8 6 500 16 837
73749-18-K VDN.200 FP-A18-K 200 18 58 22 40 33 55 90 60 - 43 - 15 20.8 6 600 18 950
73749-20-K VDN.200 FP-A20-K 200 20 58 22 40 33 55 90 60 - 43 - 15 22.8 6 600 18 1317
73769-22-K VDN.250 FP-A22-K 249 22 65 25 49 40 66 110 70 - 44 - 15 24.8 6 1000 28 1892
73780-26-K VDN.300 FP-A26-K 301 26 75 25 58 58 94 148 82 - 56 - 18 29.3 8 1100 35 2550
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокопрочный дюропласт на основе фенола (PF), чёрный цвет, глянцевая отделка.

Кольцо

Анодированный алюминий, матовая поверхность.

(оригинальный дизайн Elesa - зарегистрированный в США патент & TM Off).

Стандартные исполнения

Втулка из стали, покрытой черной оксидной пленкой, с развернутым отверстием H7.

Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.

  • VDN.FP-A: без ручки.
  • VDN.FP+I-A: с вращающейся ручкой I.301+x из дюропласта.
  • VDN.FP+IR-A: со складной ручкой IR.407 из дюропласта.
  • VDN.FP+IRS-A: с автоматической складной безопасной ручкой типа "Fold-O-matic"® IRS.820 из технополимера.
  • K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с  DIN 6885/1, производственный допуск P9, т. е.:

73650-10-K VDN.50 FP-A10-K

Стальная втулка, покрытая черной оксидной пленкой, не просверлена для изготовления нестандартных отверстий:

  • VDN.FP: без ручки.
  • VDN.FP+I: с вращающейся ручкой I.301+x из дюропласта.
  • VDN.FP+IR: со складной ручкой IR.407 из дюропласта.
  • VDN.FP+IRS: С автоматически откидывающейся рукояткой "Fold-O-matic"® IRS.820 из технополимера.

Аксессуары по запросу

Аксессуары по запросу

Центрирующая шайба из стали, покрытая чёрной оксидной пленкой  GN 184.

Специальные исполнения доступны по запросу

Специальные исполнения доступны по запросу

Маховики со встроенными балансировочными противовесами.

Маховики с поперечными отверстиями в соответствии с GN 110.

Общая информация

Эргономичность

Специальный дизайн обода упрощает захват и обеспечивает легкое управление маховиком.
