Серия VAD-XX
VAD-PXX+I
Маховики для датчиков положения
Алюминий
Для позиционных индикаторов, с вращающейся ручкой
Исполнения серии VAD-XX
Изображения

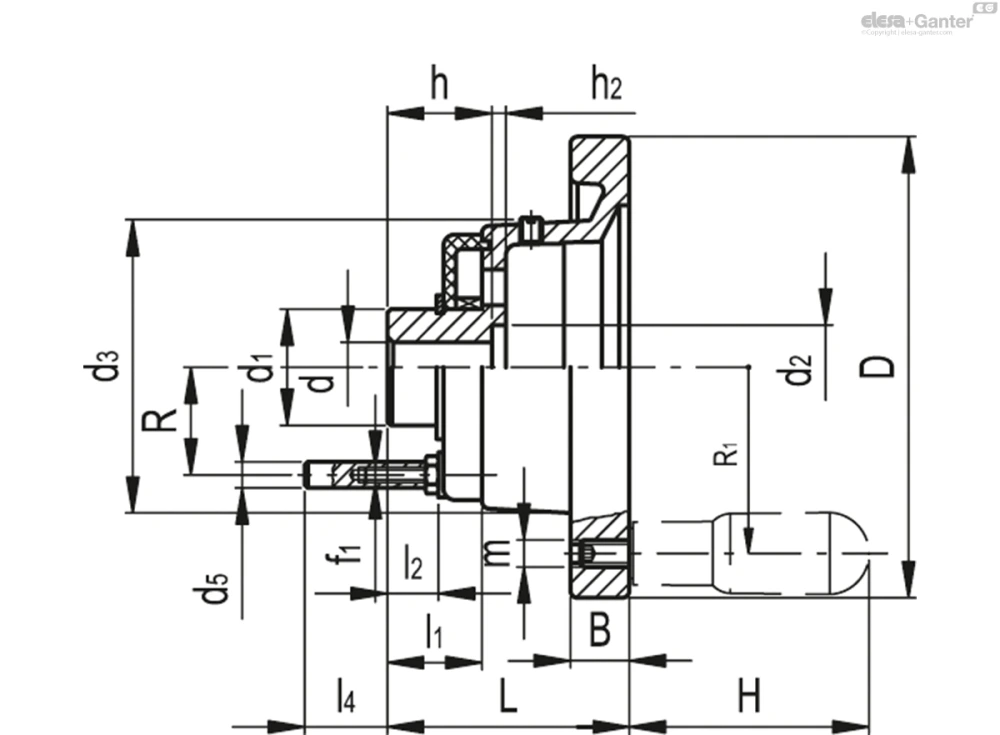

Схемы
VAD-PXX+I
Таблица моделей — Маховики для датчиков положения
| Артикул | Описание |
|
|
|
|
|
|
|
d5 | f1 |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CE.28512 | VAD.80-PXX1 A-10+I | 80 | 55 | 10 | 22.5 | 20 | 20.5 | 56 | 6 | M4 | 3.5 | 18.5 | 11.5 | 13.6 | 13 | 45 | M6 | 19 | 33.5 | 199 | PA01 - PA11 | |
| CE.28562 | VAD.100-PXX1 A-10+I | 100 | 63.5 | 10 | 22.5 | 20 | 20.5 | 56 | 6 | M4 | 3.5 | 18.5 | 11.5 | 13.6 | 14 | 45 | M6 | 19 | 42.5 | 275 | PA01 - PA11 | |
| CE.28612 | VAD.125-PXX2 A-12+I | 125 | 65.5 | 12 | 22.5 | 32 | 22.5 | 76 | 6 | M4 | 4 | 19 | 12 | 13.1 | 15 | 65 | M8 | 28.5 | 54 | 435 | PA02 - PA12 - PW12 | |
| CE.28662 | VAD.160-PXX2 A-14+I | 160 | 71.5 | 14 | 23.5 | 32 | 25.5 | 78 | 6 | M4 | 4 | 20 | 13 | 12.1 | 18 | 80 | M10 | 28.5 | 71 | 718 | PA02 - PA12 - PW12 | |
| CE.28712 | VAD.160-PXX5 A-14+I | 160 | 64 | 14 | 23.5 | 32 | 25.5 | 120 | 6 | M4 | 4 | 20 | 13 | 12.1 | 18 | 80 | M10 | 28.5 | 71 | 844 | PA05 |
Основные характеристики
Материал
Алюминий, покрытие из эпоксидной смолы, чёрный цвет, матовая отделка.
Стандартные исполнения
развёрнутое сквозное отверстие H7.
Вращающаяся ручка (для вариантов исполнения +I)I.621+x- из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.
- VAD-GXX: для гравитационных индикаторов, без ручки.
- VAD-GXX+I: для гравитационных индикаторов, с ручкой.
- VAD-PXX: для индикаторов с жёстким приводом, без ручки.
- VAD-PXX+I: для индикаторов с жёстким приводом, с ручкой.
Задний фланец с внутренним лобовым зубчатым колесом из технополимера на основе ацетальной смолы (POM). Винт из стали с чёрной оксидной плёнкой и анкерный штифт.
Общая информация
Выбор индикаторов (заказывается отдельно)
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
Смотрите также "Инструкции по монтажу" для гравитационных индикаторов G. для индикаторов с жёстким приводом P.
Другие исполнения
Специальные исполнения доступны по запросу
Маховики с поперечными отверстиями в соответствии с GN 110.
Вопрос о продукции
Спросите о серии VAD-PXX+I — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
