Серия VC.792-XX
VC.792-PXX
Лепестковые ручки для индикаторов положения
Технополимер
Лепестковые ручки для индикаторов с жёстким приводом.
Исполнения серии VC.792-XX
Изображения

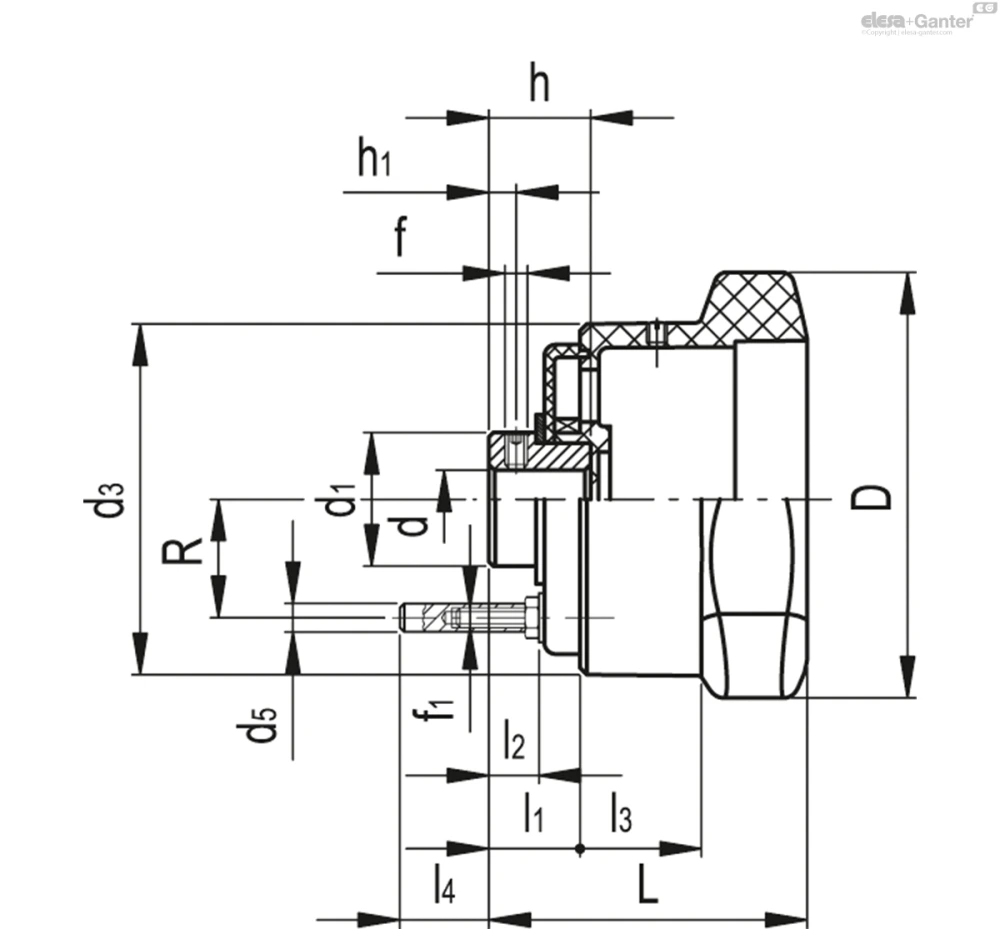

Схемы
VC.792-PXX
Таблица моделей — Лепестковые ручки для индикаторов положения
| Артикул | Описание |
|
|
|
|
|
|
d5 | f | f1 |
|
|
|
l3 |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CE.30073 | VC.792/72-PXX1 A-10 | 72 | 55 | 10 | 20.5 | 18 | 56 | 6 | M5 | M4 | 5 | 18.5 | 10.5 | 19 | 14.5 | 19 | 85 | PA01 - PA11 | |
| CE.30083 | VC.792/98-PXX2 A-12 | 98 | 58 | 12 | 22 | 30 | 76.5 | 6 | M5 | M4 | 6 | 20 | 12 | 19 | 13.1 | 28.5 | 207 | PA02 - PA12 - PW12 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Стандартные исполнения
Втулка из стали с чёрной оксидной плёнкой, развёрнутое глухое отверстие H7, установка на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашеобразным концом UNI 5929-85.
- VC.792-GXX: для гравитационных индикаторов.
- VC.792-PXX: для индикаторов с жёстким приводом.
Задний фланец с внутренним лобовым зубчатым колесом из технополимера на основе ацетальной смолы (POM). Винт из стали с чёрной оксидной плёнкой и анкерный штифт.
Общая информация
Особенности и области применения
Эргономичный дизайн обеспечивает эффективный захват. Лопастная форма без углублений предотвращает осаждение веществ, вредных для здоровья, и гарантирует тщательную очистку. Особенно подходит для применения на машинах и оборудовании, чьи детали должны часто проходить очистку с использованием водяных струй или пара.
Выбор индикаторов (заказывается отдельно)
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
См. также Инструкции по монтажудля гравитационных индикаторов G. для индикаторов с жёстким приводом P..
Аксессуары по запросу
Аксессуары по запросу
Крышка CP-XX для использования без индикатора.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Ручка с втулкой из нержавеющей стали.
