Серия SFN.
SFN+F
Крышки сапуна
Технополимер
С воздушным фильтром, с надписью «МАСЛО»
Исполнения серии SFN.
Изображения
Схемы
SFN+F
Таблица моделей — Крышки сапуна
| Артикул | Описание |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| 56081 | SFN.30-12x1.5+F | 31 | M12x1.5 | 29.5 | 6 | - | 9.5 | - | 10 | |
| 56081-C9 | SFN.30-12x1.5+F-C9 | 31 | M12x1.5 | 29.5 | 6 | - | 9.5 | - | 10 | |
| 56091 | SFN.30-14x1.5+F | 31 | M14x1.5 | 29.5 | 8 | - | 9.5 | - | 10 | |
| 56091-C9 | SFN.30-14x1.5+F-C9 | 31 | M14x1.5 | 29.5 | 8 | - | 9.5 | - | 10 | |
| 56101 | SFN.30-16x1.5+F | 31 | M16x1.5 | 29.5 | 10 | - | 9 | - | 10 | |
| 56101-C9 | SFN.30-16x1.5+F-C9 | 31 | M16x1.5 | 29.5 | 10 | - | 9 | - | 10 | |
| 56111 | SFN.30-18x1.5+F | 31 | M18x1.5 | 29.5 | 10 | - | 9 | - | 10 | |
| 56111-C9 | SFN.30-18x1.5+F-C9 | 31 | M18x1.5 | 29.5 | 10 | - | 9 | - | 10 | |
| 56131 | SFN.30-20x1.5+F | 31 | M20x1.5 | 29.5 | 10 | - | 9 | - | 11 | |
| 56131-C9 | SFN.30-20x1.5+F-C9 | 31 | M20x1.5 | 29.5 | 10 | - | 9 | - | 11 | |
| 56141 | SFN.30-22x1.5+F | 31 | M22x1.5 | 29.5 | 13.5 | - | 9 | - | 11 | |
| 56141-C9 | SFN.30-22x1.5+F-C9 | 31 | M22x1.5 | 29.5 | 13.5 | - | 9 | - | 11 | |
| 56156 | SFN.30-1/4+F# | 31 | G1/4 | 29.5 | 8 | - | 9.5 | - | 10 | |
| 56156-C9 | SFN.30-1/4+F-C9# | 31 | G1/4 | 29.5 | 8 | - | 9.5 | - | 10 | |
| 56161 | SFN.30-3/8+F | 31 | G3/8 | 29.5 | 10 | - | 9.5 | - | 11 | |
| 56161-C9 | SFN.30-3/8+F-C9 | 31 | G3/8 | 29.5 | 10 | - | 9.5 | - | 11 | |
| 56171 | SFN.30-1/2+F | 31 | G1/2 | 29.5 | 12 | - | 9.5 | - | 11 | |
| 56171-C9 | SFN.30-1/2+F-C9 | 31 | G1/2 | 29.5 | 12 | - | 9.5 | - | 11 | |
| 56191 | SFN.40-3/8+F# | 42 | G3/8 | 36.5 | 10 | - | 11.5 | - | 21 | |
| 56191-C9 | SFN.40-3/8+F-C9# | 42 | G3/8 | 36.5 | 10 | - | 11.5 | - | 21 | |
| 56211 | SFN.40-1/2+F# | 42 | G1/2 | 36.5 | 12 | - | 11.5 | - | 23 | |
| 56211-C9 | SFN.40-1/2+F-C9# | 42 | G1/2 | 36.5 | 12 | - | 11.5 | - | 23 | |
| 56221 | SFN.40-3/4+F# | 42 | G3/4 | 36.5 | 18 | - | 11.5 | - | 23 | |
| 56221-C9 | SFN.40-3/4+F-C9# | 42 | G3/4 | 36.5 | 18 | - | 11.5 | - | 22 | |
| 56231 | SFN.40-1+F | 42 | G1 | 36.5 | 18 | - | 11.5 | - | 24 | |
| 56231-C9 | SFN.40-1+F-C9 | 42 | G1 | 36.5 | 18 | - | 11.5 | - | 24 | |
| 56251 | SFN.57-3/4+F# | 57 | G3/4 | 42 | 18 | - | 14 | - | 40 | |
| 56251-C9 | SFN.57-3/4+F-C9# | 57 | G3/4 | 42 | 18 | - | 14 | - | 40 | |
| 56271 | SFN.57-1+F | 57 | G1 | 42 | 23 | - | 14 | - | 42 | |
| 56271-C9 | SFN.57-1+F-C9 | 57 | G1 | 42 | 23 | - | 14 | - | 42 | |
| 56281 | SFN.57-1¼+F | 57 | G1 1/4 | 44 | 28 | - | 16 | - | 44 | |
| 56281-C9 | SFN.57-1¼+F-C9 | 57 | G1 1/4 | 44 | 28 | - | 16 | - | 44 | |
| 56291 | SFN.57-1½+F | 57 | G1 1/2 | 44 | 28 | - | 16 | - | 45 | |
| 56291-C9 | SFN.57-1½+F-C9 | 57 | G1 1/2 | 44 | 28 | - | 16 | - | 45 | |
| 54701 | SFN.70-3/4+F# | 70 | G3/4 | 63 | 16 | 35 | 15 | 6 | 82 | |
| 54701-C9 | SFN.70-3/4+F-C9# | 70 | G3/4 | 63 | 16 | 35 | 15 | 6 | 77 | |
| 54711 | SFN.70-1¼+F | 70 | G1 1/4 | 59 | 23 | - | 17 | - | 81 | |
| 54711-C9 | SFN.70-1¼+F-C9 | 70 | G1 1/4 | 59 | 23 | - | 17 | - | 81 | |
| 56391 | SFN.70-2+F | 70 | G2 | 59 | 23 | - | 17 | - | 91 | |
| 56391-C9 | SFN.70-2+F-C9 | 70 | G2 | 59 | 23 | - | 17 | - | 91 |
Основные характеристики
Заглушка
Технополимер на основе полиамида (ПА), полуматовая отделка.
- SFN.: Оранжевый цвет RAL 2004, с надписью «МАСЛО».
- SFN......-C9: Чёрный цвет RAL 9005, с надписью «МАСЛО».
- SFN......-C2-N: Оранжевый цвет RAL 2004, без надписи «МАСЛО».
- SFN......-C9-N: Чёрный цвет RAL 9005, без надписи «МАСЛО».
Фитинг с резьбой
Технополимер на основе полиамида (ПА), чёрный цвет, полуматовая отделка.
Уплотнительное кольцо
Синтетический каучук NBR.
Стандартные исполнения
- SFN.: без воздушного фильтра.
- SFN+F: с воздушным фильтром «tech-foam» из сетки из пенополиуретана (полиэстерное основание), фильтрация воздуха 40 мк.
- SFN-BA+F: с воздушным фильтром «tech-foam» из сетки из пенополиуретана (полиэстерное основание), фильтрация воздуха 40 мк.
Штифт из оцинкованного стального листа.
Запасная цепь из хромированной стали.
Максимальная постоянная рабочая температура
100°C.
Общая информация
Особенности и области применения
Крышки сапуна SFN., благодаря их высокой скорости воздушного потока, особенно подходят для использования на гидроагрегатах или резервуарах, подвергающихся быстрым изменениям в объёме жидкости.
Технические данные

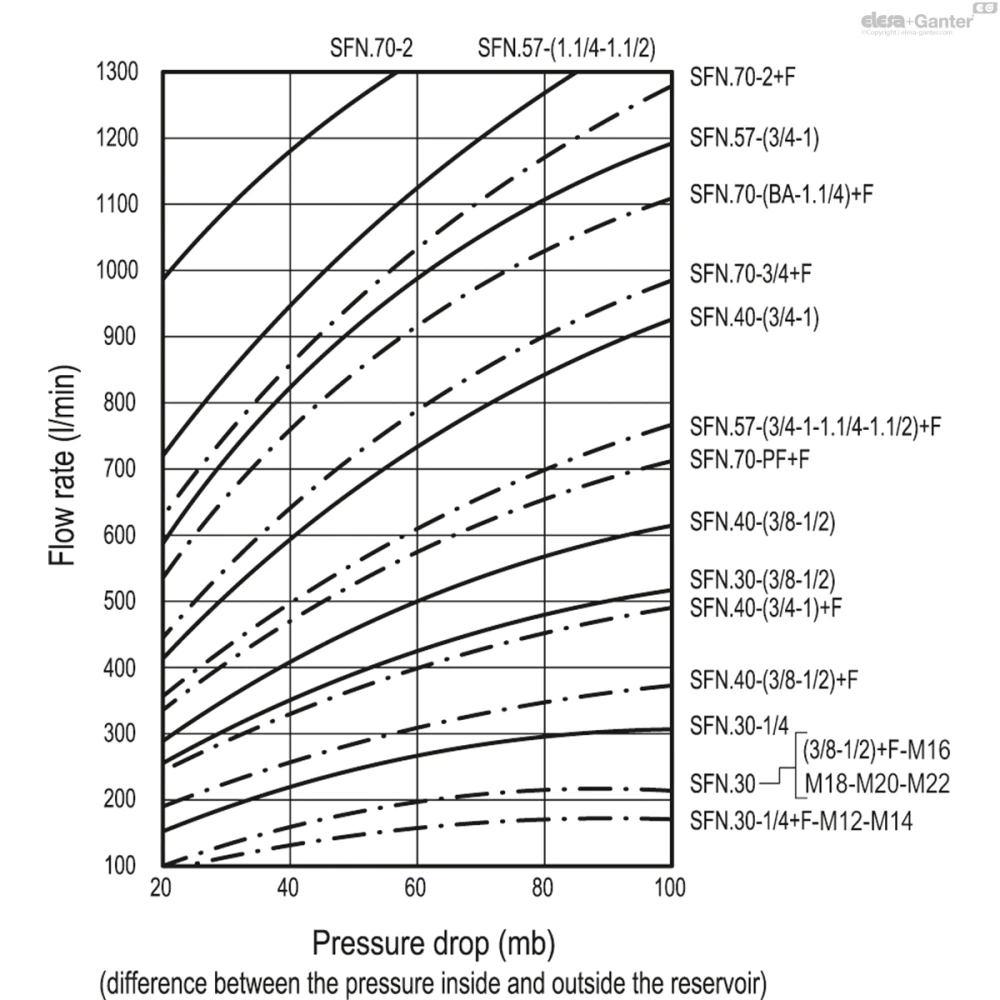

Расход воздуха для каждого варианта исполнения может быть получен со схемы путем вычисления разности давления внутри и снаружи резервуара.
Другие исполнения
По отдельному заказу возможно специальное исполнение
Резьбовой соединитель также с резьбой NPT (Американская нормальная коническая трубная резьба - ANSI-ASME B1-20) для кодов с маркировкой # в таблице.
