Серия GN 881
GN 881
Вентиляционные клапаны
Латунь
Вентиляционные клапаны
Изображения

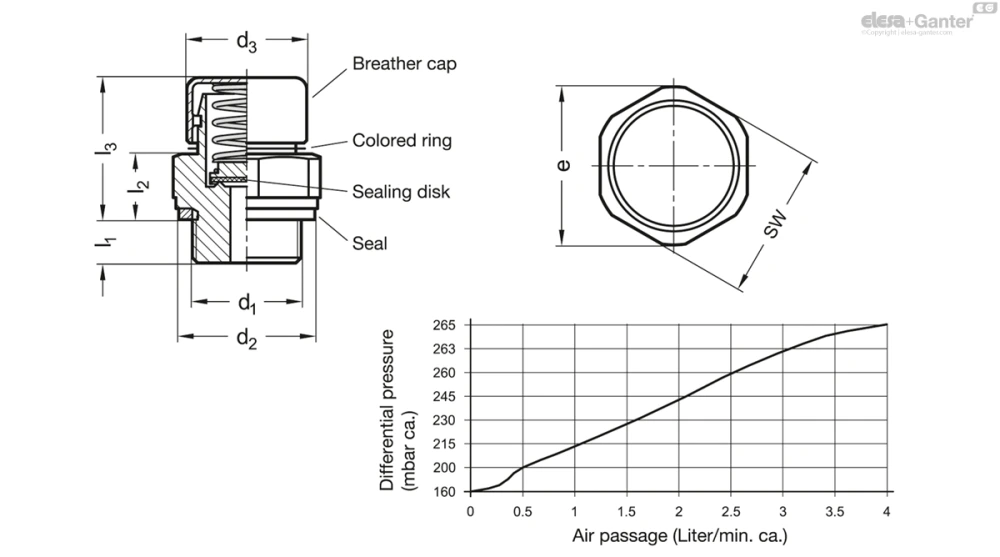

Схемы
GN 881
Таблица моделей — Вентиляционные клапаны
| Артикул |
|
Рабочее давление в мбар ±20 % |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 881-M12x1,5-200-MS-M | M 12 x 1.5 | 200 | 18 | 20 | 23.5 | 8.5 | 11.5 | 24.5 | 22 | 39 | |
| GN 881-M14x1,5-200-MS-M | M 14 x 1.5 | 200 | 20 | 20 | 23.5 | 8.5 | 11.5 | 24.5 | 22 | 44 | |
| GN 881-M16x1,5-200-MS-M | M 16 x 1.5 | 200 | 22 | 20 | 23.5 | 8.5 | 11.5 | 24.5 | 22 | 49 | |
| GN 881-M18x1,5-200-MS-M | M 18 x 1.5 | 200 | 24 | 20 | 23.5 | 8.5 | 11.5 | 24.5 | 22 | 52 | |
| GN 881-M20x1,5-200-MS-M | M 20 x 1.5 | 200 | 26 | 20 | 29 | 8.5 | 11.5 | 24.5 | 27 | 74 | |
| GN 881-M22x1,5-200-MS-M | M 22 x 1.5 | 200 | 27 | 22 | 29 | 8.5 | 11.5 | 24.5 | 27 | 79 | |
| GN 881-M24x1,5-200-MS-M | M 24 x 1.5 | 200 | 29 | 20 | 32.5 | 8 | 12 | 25 | 30 | 96 | |
| GN 881-M26x1,5-200-MS-M | M 26 x 1.5 | 200 | 32 | 20 | 34 | 8 | 12 | 25 | 32 | 112 | |
| GN 881-M30x1,5-200-MS-M | M 30 x 1.5 | 200 | 36 | 20 | 39 | 8 | 12 | 25 | 36 | 148 | |
| GN 881-G1/4-200-MS-M | G 1/4 | 200 | 20 | 20 | 23.5 | 8.5 | 11.5 | 24.5 | 22 | 42 | |
| GN 881-G3/8-200-MS-M | G 3/8 | 200 | 23 | 20 | 23.5 | 8.5 | 11.5 | 24.5 | 22 | 51 | |
| GN 881-G1/2-200-MS-M | G 1/2 | 200 | 26 | 20 | 29 | 8.5 | 11.5 | 24.5 | 27 | 80 | |
| GN 881-G3/4-200-MS-M | G 3/4 | 200 | 32 | 20 | 34 | 8 | 12 | 25 | 32 | 113 | |
| GN 881-G1-200-MS-M | G 1 | 200 | 39 | 20 | 44 | 8 | 12 | 25 | 41 | 186 |
Характеристики
Корпус клапана
Латунь MS
Крышка сапуна
Нержавеющая сталь AISI 304 M
Прокладка
Латунь
с покрытием из силиконового каучука (VMQ)
пружина
Нержавеющая сталь AISI 301
Уплотнение DIN 7603 A
Ковкое железо 1.0338
термостойкость от –30 до 200 °C
Информация
После превышения давления, указанного в таблице, вентиляционные клапаны GN 881 с прокладкой соединят контейнер с атмосферой и, таким образом, защитят их от чрезмерного внутреннего давления. Кольцо зелёного цвета обозначает давление открытия 200 мбар.
В исправном состоянии прокладка закрывает контейнер и, таким образом, предотвращает попадание грязи или пыли в контейнер.
Нижеприведённая диаграмма демонстрирует зависимость давления открытия клапана от скорости истечения воздуха через клапан.
Положение установки вертикально по отношению к верхней части.
Клапаны проверяются на герметичность и давление открытия.
Инструкция по сборке:
Для монтажа на стенах толщиной менее 4 мм используйте монтажные гайки GN 7430
Аксессуары
- Монтажные гайки GN 7430
По запросу
- Другие материалы
- с другим давлением открытия 50 мбар (жёлтое кольцо)
- С измерительным стержнем
