Серия GN 883
GN 883
Вентиляционные клапаны
Латунь
Вентиляционные клапаны
Изображения
Схемы

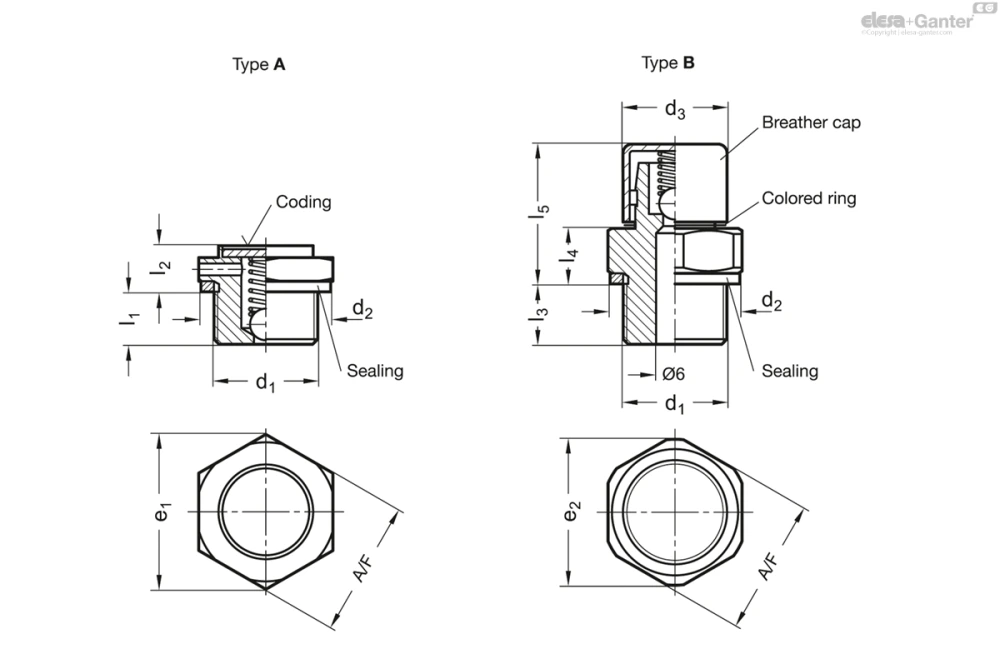

GN 883
Таблица моделей — Вентиляционные клапаны
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 883-M10x1-20-A-MS | M 10 x 1 | 20 | 80 | 14.5 | - | 16 | - | 6 | 6 | - | - | - | 14 | 12 | 9 | |
| GN 883-M10x1-160-A-MS | M 10 x 1 | 160 | 240 | 14.5 | - | 16 | - | 6 | 6 | - | - | - | 14 | 12 | 8 | |
| GN 883-M12x1,5-20-A-MS | M 12 x 1.5 | 20 | 80 | 18 | - | 19.5 | - | 6.5 | 6 | - | - | - | 17 | 12 | 14 | |
| GN 883-M12x1,5-160-A-MS | M 12 x 1.5 | 160 | 240 | 18 | - | 19.5 | - | 6.5 | 6 | - | - | - | 17 | 12 | 14 | |
| GN 883-M14x1,5-20-A-MS | M 14 x 1.5 | 20 | 80 | 20 | - | 19.5 | - | 6.5 | 6 | - | - | - | 17 | 12 | 17 | |
| GN 883-M14x1,5-160-A-MS | M 14 x 1.5 | 160 | 240 | 20 | - | 19.5 | - | 6.5 | 6 | - | - | - | 17 | 12 | 17 | |
| GN 883-M16x1,5-20-A-MS | M 16 x 1.5 | 20 | 80 | 22 | - | 25 | - | 9 | 11 | - | - | - | 22 | 12 | 35 | |
| GN 883-M16x1,5-160-A-MS | M 16 x 1.5 | 160 | 240 | 22 | - | 25 | - | 9 | 11 | - | - | - | 22 | 12 | 36 | |
| GN 883-M10x1-20-B-MS | M 10 x 1 | 20 | 80 | - | 12.5 | - | 18.5 | - | - | 8 | 7 | 16 | 17 | 18 | 19 | |
| GN 883-M10x1-160-B-MS | M 10 x 1 | 160 | 240 | - | 12.5 | - | 18.5 | - | - | 8 | 7 | 16 | 17 | 18 | 19 | |
| GN 883-M12x1,5-20-B-MS | M 12 x 1.5 | 20 | 80 | - | 12.5 | - | 18.5 | - | - | 7.5 | 7 | 16.5 | 17 | 18 | 22 | |
| GN 883-M12x1,5-160-B-MS | M 12 x 1.5 | 160 | 240 | - | 12.5 | - | 18.5 | - | - | 7.5 | 7 | 16.5 | 17 | 18 | 23 | |
| GN 883-M14x1,5-20-B-MS | M 14 x 1.5 | 20 | 80 | - | 12.5 | - | 18.5 | - | - | 7.5 | 7.5 | 16.5 | 17 | 18 | 26 | |
| GN 883-M14x1,5-160-B-MS | M 14 x 1.5 | 160 | 240 | - | 12.5 | - | 18.5 | - | - | 7.5 | 7.5 | 16.5 | 17 | 18 | 26 | |
| GN 883-M16x1,5-20-B-MS | M 16 x 1.5 | 20 | 80 | - | 12.5 | - | 24 | - | - | 7.5 | 7.5 | 16.5 | 22 | 18 | 37 | |
| GN 883-M16x1,5-160-B-MS | M 16 x 1.5 | 160 | 240 | - | 12.5 | - | 24 | - | - | 7.5 | 7.5 | 16.5 | 22 | 18 | 36 | |
| GN 883-G1/4-20-A-MS | G 1/4 | 20 | 80 | 20 | - | 19.5 | - | 6.5 | 6 | - | - | - | 17 | 12 | 16 | |
| GN 883-G1/4-160-A-MS | G 1/4 | 160 | 240 | 20 | - | 19.5 | - | 6.5 | 6 | - | - | - | 17 | 12 | 16 | |
| GN 883-G3/8-20-A-MS | G 3/8 | 20 | 80 | 23 | - | 25 | - | 9 | 11 | - | - | - | 22 | 12 | 38 | |
| GN 883-G3/8-160-A-MS | G 3/8 | 160 | 240 | 23 | - | 25 | - | 9 | 11 | - | - | - | 22 | 12 | 36 | |
| GN 883-G1/2-20-A-MS | G 1/2 | 20 | 80 | 26 | - | 31 | - | 8.5 | 11 | - | - | - | 27 | 12 | 46 | |
| GN 883-G1/2-160-A-MS | G 1/2 | 160 | 240 | 26 | - | 31 | - | 8.5 | 11 | - | - | - | 27 | 12 | 55 | |
| GN 883-G3/4-20-A-MS | G 3/4 | 20 | 80 | 32 | - | 37 | - | 8.5 | 11 | - | - | - | 32 | 12 | 49 | |
| GN 883-G3/4-160-A-MS | G 3/4 | 160 | 240 | 32 | - | 37 | - | 8.5 | 11 | - | - | - | 32 | 12 | 83 | |
| GN 883-G1/4-20-B-MS | G 1/4 | 20 | 80 | - | 12.5 | - | 18.5 | - | - | 7.5 | 7.5 | 16.5 | 17 | 18 | 25 | |
| GN 883-G1/4-160-B-MS | G 1/4 | 160 | 240 | - | 12.5 | - | 18.5 | - | - | 7.5 | 7.5 | 16.5 | 17 | 18 | 25 | |
| GN 883-G3/8-20-B-MS | G 3/8 | 20 | 80 | - | 12.5 | - | 24 | - | - | 7.5 | 7.5 | 16.5 | 22 | 18 | 38 | |
| GN 883-G3/8-160-B-MS | G 3/8 | 160 | 240 | - | 12.5 | - | 24 | - | - | 7.5 | 7.5 | 16.5 | 22 | 18 | 38 | |
| GN 883-G1/2-20-B-MS | G 1/2 | 20 | 80 | - | 12.5 | - | 29 | - | - | 8 | 8 | 17 | 27 | 18 | 56 | |
| GN 883-G1/2-160-B-MS | G 1/2 | 160 | 240 | - | 12.5 | - | 29 | - | - | 8 | 8 | 17 | 27 | 18 | 56 | |
| GN 883-G3/4-20-B-MS | G 3/4 | 20 | 80 | - | 12.5 | - | 35 | - | - | 8 | 8 | 17 | 32 | 18 | 85 | |
| GN 883-G3/4-160-B-MS | G 3/4 | 160 | 240 | - | 12.5 | - | 35 | - | - | 8 | 8 | 17 | 32 | 18 | 84 |
Характеристики
Типы
- Тип A: низкая конструкция
- Тип B : высокая конструкция, с колпачком из нержавеющей стали
Корпус клапана
Латунь MS
Шарик
Нержавеющая сталь AISI 5210
пружина
Нержавеющая сталь AISI 301
Уплотнение DIN 7603 A
Ковкое железо 1.0338
(для d1 = M10 x 1:PA6)
Колпачок-сапун (Тип B)
Нержавеющая сталь AISI 304
термостойкость от –30 до 200 °C
Информация
После превышения давления, указанного в таблице, вентиляционные клапаны GN 883 с прокладкой соединят контейнер с атмосферой и, таким образом, защитят их от чрезмерного внутреннего давления. Они также характеризуются довольно компактными размерами.
Код (тип A) или цветное кольцо (тип B) жёлтого (20...80 мбар) или зелёного цвета (160...240 мбар) указывают на различные значения давления открытия.
Простой принцип действия (нажимная пружина / шарик) обеспечивает долгосрочное и безотказное использование клапана, работающего с одной стороны. Положение установки вертикально по отношению к верхней части.
