Серия SFN.
SFN.
Крышки сапуна
Технополимер
Без воздушного фильтра, с надписью «МАСЛО»
Исполнения серии SFN.
Изображения
Схемы
SFN.
Таблица моделей — Крышки сапуна
| Артикул | Описание |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| 53895 | SFN.30-12x1.5 | 31 | M12x1.5 | 29.5 | 6 | 9.5 | 10 | |
| 53895-C9 | SFN.30-12x1.5-C9 | 31 | M12x1.5 | 29.5 | 6 | 9.5 | 10 | |
| 53896 | SFN.30-14x1.5 | 31 | M14x1.5 | 29.5 | 8 | 9.5 | 10 | |
| 53896-C9 | SFN.30-14x1.5-C9 | 31 | M14x1.5 | 29.5 | 8 | 9.5 | 10 | |
| 53871 | SFN.30-16x1.5 | 31 | M16x1.5 | 29.5 | 10 | 9 | 10 | |
| 53871-C9 | SFN.30-16x1.5-C9 | 31 | M16x1.5 | 29.5 | 10 | 9 | 10 | |
| 53881 | SFN.30-18x1.5 | 31 | M18x1.5 | 29.5 | 10 | 9 | 10 | |
| 53881-C9 | SFN.30-18x1.5-C9 | 31 | M18x1.5 | 29.5 | 10 | 9 | 10 | |
| 53886 | SFN.30-20x1.5 | 31 | M20x1.5 | 29.5 | 10 | 9 | 11 | |
| 53886-C9 | SFN.30-20x1.5-C9 | 31 | M20x1.5 | 29.5 | 10 | 9 | 11 | |
| 53891 | SFN.30-22x1.5 | 31 | M22x1.5 | 29.5 | 13.5 | 9 | 11 | |
| 53891-C9 | SFN.30-22x1.5-C9 | 31 | M22x1.5 | 29.5 | 13.5 | 9 | 10 | |
| 56151 | SFN.30-1/4# | 31 | G1/4 | 29.5 | 8 | 9.5 | 10 | |
| 56151-C9 | SFN.30-1/4-C9# | 31 | G1/4 | 29.5 | 8 | 9.5 | 10 | |
| 53901 | SFN.30-3/8 | 31 | G3/8 | 29.5 | 10 | 9.5 | 11 | |
| 53901-C9 | SFN.30-3/8-C9 | 31 | G3/8 | 29.5 | 10 | 9.5 | 11 | |
| 53911 | SFN.30-1/2 | 31 | G1/2 | 29.5 | 12 | 9.5 | 12 | |
| 53911-C9 | SFN.30-1/2-C9 | 31 | G1/2 | 29.5 | 12 | 9.5 | 12 | |
| 56181 | SFN.40-3/8# | 42 | G3/8 | 36.5 | 10 | 11.5 | 21 | |
| 56181-C9 | SFN.40-3/8-C9# | 42 | G3/8 | 36.5 | 10 | 11.5 | 21 | |
| 56201 | SFN.40-1/2# | 42 | G1/2 | 36.5 | 12 | 11.5 | 22 | |
| 56201-C9 | SFN.40-1/2-C9# | 42 | G1/2 | 36.5 | 12 | 11.5 | 22 | |
| 53921 | SFN.40-3/4# | 42 | G3/4 | 36.5 | 18 | 11.5 | 24 | |
| 53921-C9 | SFN.40-3/4-C9# | 42 | G3/4 | 36.5 | 18 | 11.5 | 24 | |
| 53931 | SFN.40-1 | 42 | G1 | 36.5 | 18 | 11.5 | 23 | |
| 53931-C9 | SFN.40-1-C9 | 42 | G1 | 36.5 | 18 | 11.5 | 23 | |
| 56241 | SFN.57-3/4# | 57 | G3/4 | 42 | 18 | 14 | 42 | |
| 56241-C9 | SFN.57-3/4-C9# | 57 | G3/4 | 42 | 18 | 14 | 42 | |
| 56261 | SFN.57-1 | 57 | G1 | 42 | 23 | 14 | 40 | |
| 56261-C9 | SFN.57-1-C9 | 57 | G1 | 42 | 23 | 14 | 42 | |
| 53932 | SFN.57-1¼ | 57 | G1 1/4 | 44 | 28 | 16 | 44 | |
| 53932-C9 | SFN.57-1¼-C9 | 57 | G1 1/4 | 44 | 28 | 16 | 44 | |
| 53933 | SFN.57-1½ | 57 | G1 1/2 | 44 | 28 | 16 | 44 | |
| 53933-C9 | SFN.57-1½-C9 | 57 | G1 1/2 | 44 | 28 | 16 | 43 | |
| 56381 | SFN.70-2 | 70 | G2 | 59 | 23 | 17 | 84 | |
| 56381-C9 | SFN.70-2-C9 | 70 | G2 | 59 | 23 | 17 | 84 |
Основные характеристики
Заглушка
Технополимер на основе полиамида (ПА), полуматовая отделка.
- SFN.: Оранжевый цвет RAL 2004, с надписью «МАСЛО».
- SFN......-C9: Чёрный цвет RAL 9005, с надписью «МАСЛО».
- SFN......-C2-N: Оранжевый цвет RAL 2004, без надписи «МАСЛО».
- SFN......-C9-N: Чёрный цвет RAL 9005, без надписи «МАСЛО».
Фитинг с резьбой
Технополимер на основе полиамида (ПА), чёрный цвет, полуматовая отделка.
Уплотнительное кольцо
Синтетический каучук NBR.
Стандартные исполнения
- SFN.: без воздушного фильтра.
- SFN+F: с воздушным фильтром «tech-foam» из сетки из пенополиуретана (полиэстерное основание), фильтрация воздуха 40 мк.
- SFN-BA+F: с воздушным фильтром «tech-foam» из сетки из пенополиуретана (полиэстерное основание), фильтрация воздуха 40 мк.
Штифт из оцинкованного стального листа.
Запасная цепь из хромированной стали.
Максимальная постоянная рабочая температура
100°C.
Общая информация
Особенности и области применения
Крышки сапуна SFN., благодаря их высокой скорости воздушного потока, особенно подходят для использования на гидроагрегатах или резервуарах, подвергающихся быстрым изменениям в объёме жидкости.
Технические данные

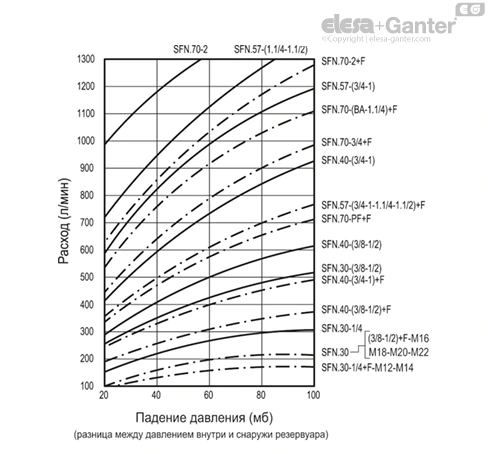

Расход воздуха для каждого варианта исполнения может быть получен со схемы путем вычисления разности давления внутри и снаружи резервуара.
Другие исполнения
По отдельному заказу возможно специальное исполнение
Резьбовой соединитель также с резьбой NPT (Американская нормальная коническая трубная резьба - ANSI-ASME B1-20) для кодов с маркировкой # в таблице.
