Серия SFC.

SFC.

Крышка сапуна

с уплотнительной крышкой, технополимер, темп. до 80 °C

Крышка сапуна

Таблица (PDF)

SFC.

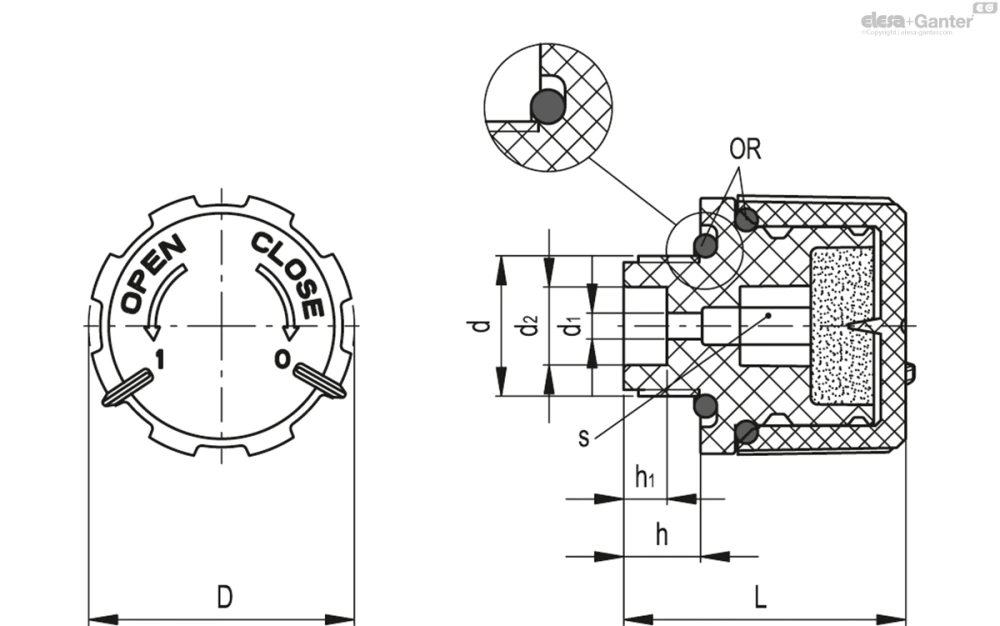

Таблица моделей — Крышка сапуна

Артикул	Описание	d	D	L	d₁	d₂	h	h₁	s	Вес (г)	В корзину
52801	SFC.30-3/8+F	G 3/8	30	33	3	9	9	5	8	20

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Покрытие: технополимер на основе полиамида (ПА), черный цвет, полуматовая отделка.
Резьбовой соединитель: технополимер на основе ацеталя (POM), черный цвет, полуматовая отделка.

Кольцевые уплотнения

Кольцевое уплотнение из синтетического бутадиен-нитрильного каучука.

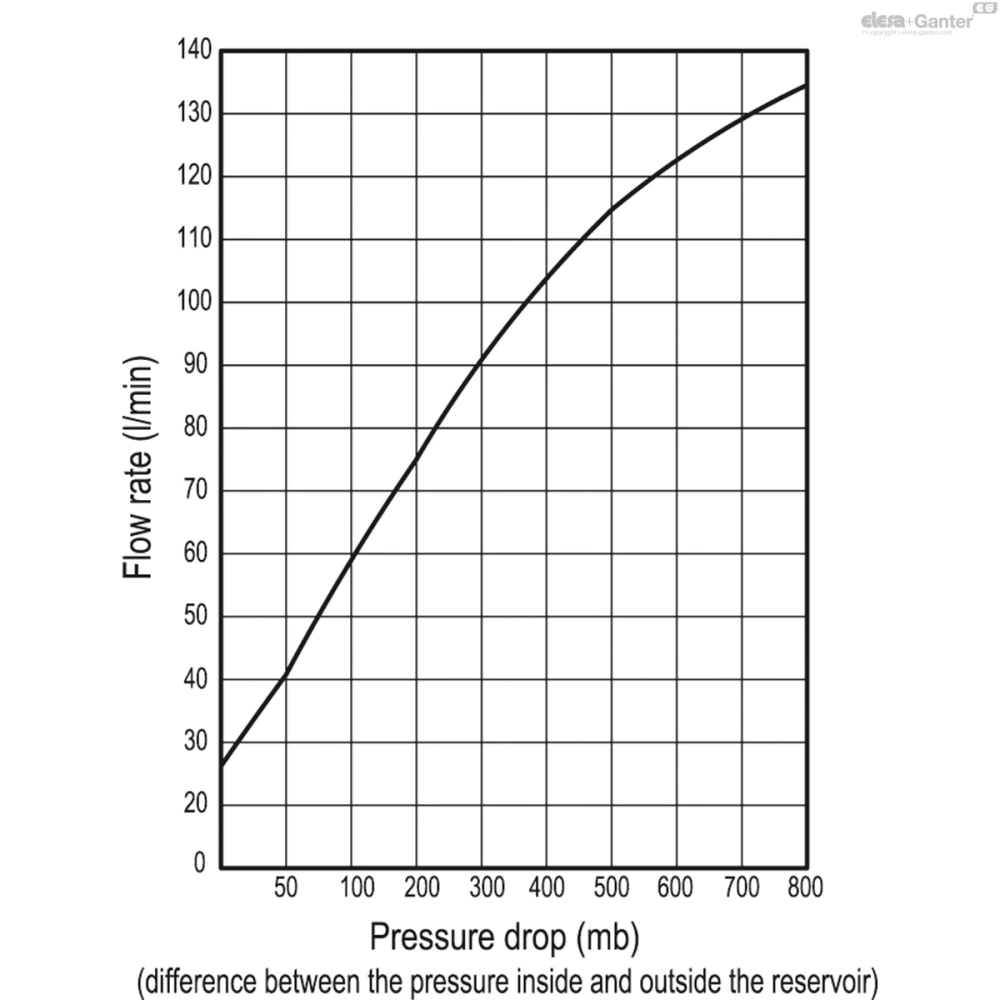

Воздушный фильтр

Сетка из пенополиуретана "tech-foam" (полиэстерное основание), фильтрация воздуха 10 μ.

Максимальная постоянная рабочая температура

80 °C.

Общая информация

Особенности и области применения

Покрытие крышки сапуна SFC. (патент ELESA) может быть помещено двумя различными способами:

Положение сапуна: воздух входит и выходит из резервуара при нормальных условиях эксплуатации.
Герметичное положение: кольцевое уплотнение между покрытием и фланцем резьбового соединителя обеспечивает прекрасное уплотнение газа или жидкости, содержащейся в резервуаре.

Специальные исполнения

Специальные исполнения доступны по запросу

Воздушный фильтр из пенополиуретана "tech-foam" (полиэстерное основание) с фильтрацией воздуха 40 μ.
Крышка оранжевого цвета RAL 2004.

Инструкции по монтажу

Детали поставляются в разобранном виде.

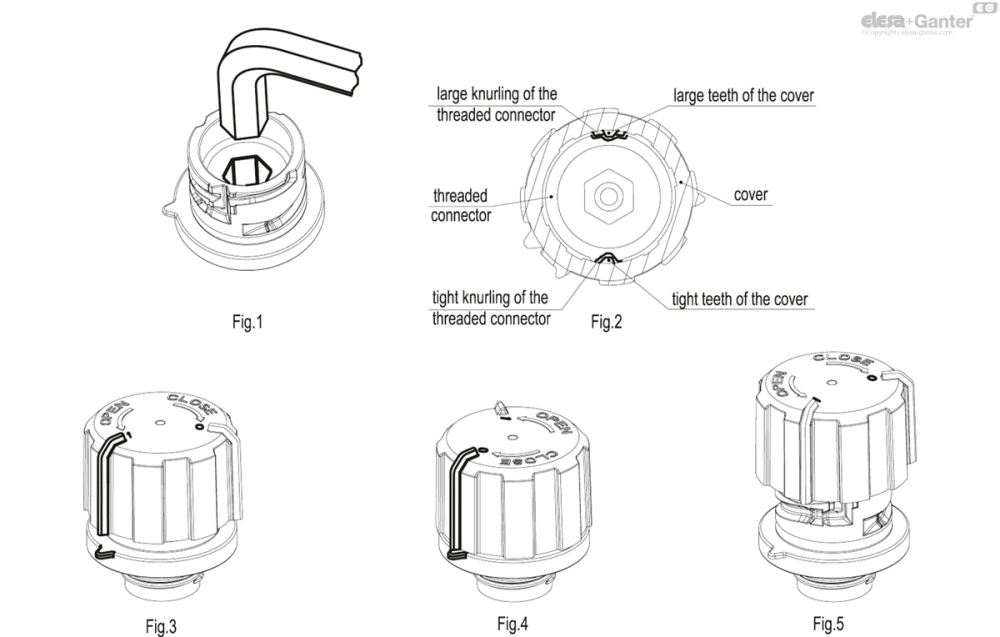

Вверните резьбовой соединитель с использованием гнезда для шестигранной головки, момент затяжки 8 Нм (рис. 1).
Вставьте фильтр "tech-foam" в соответствующий верхний корпус.
Установите крышку на резьбовой соединитель, соответствующим образом совместив две различные насечки (одна большая и одна герметичная) на внутренней стороне крышки, с соответствующими насечками в верхней части резьбового соединителя (рис. 2).
Поворачивая крышку по часовой стрелке на несколько градусов достигается положение сапуна: метка на крышке, отмеченная 1, соответствует метке на резьбовом соединителе (рис. 3).
Дальнейшим поворотом крышки по часовой стрелки в направлении стрелки "CLOSE" достигается герметичное положение: метка на крышке, отмеченная 0, соответствует метке на резьбовом соединителе (рис. 4).
Для достижения из герметичного положения сапуна один раз поверните крышку против часовой стрелки в направлении стрелки "OPEN" до щелчка.
Дальнейшим поворотом крышки против часовой стрелки в направлении стрелки "OPEN" можно снять крышку с резьбового соединителя, таким образом, позволяя оператору произвести чистку двух деталей или заменить или очистить фильтр "tech-foam" (рис. 5).
