Серия PR-PF-AE-V0

PR-PF-AE-V0

Ручки-купе

для встраиваемого монтажа, технополимер сертифицированный, самозатухающий

Ручки-купе

Таблица (PDF)

PR-PF-AE-V0

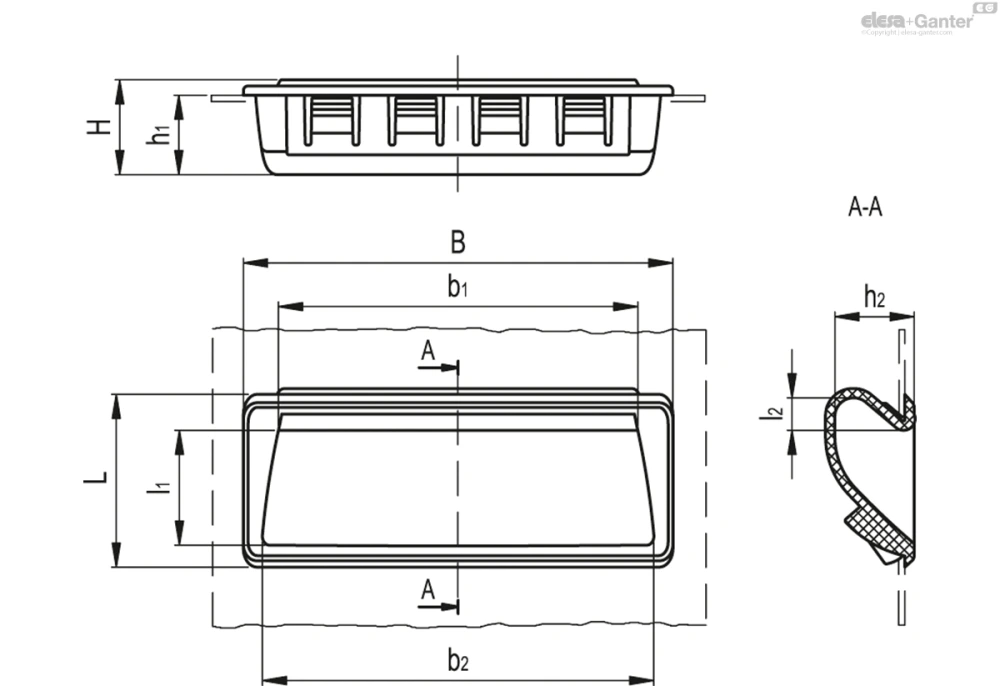

Таблица моделей — Ручки-купе

Артикул	Описание	A	L	H	h₁	h₂	b₁	b₂	l₁	l₂	F₁[N]	F₂[N]	Вес (г)
150701-C1	PR.92-PF-AE-V0-C1	92	37	19	17	17	76	83	25	7	1800	500	26
150711-C1	PR.137-PF-AE-V0-C1	137	37	19	17	17	122	128	25	7	1800	500	36
150721-C1	PR.189-PF-AE-V0-C1	189	44	23	21	21	172	177	28	11	1800	500	62

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (ПА), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, серо-чёрный цвет, матовая отделка.

Стандартное исполнение

Сборка со встраиваемыми частями (см. «Инструкции по монтажу»).

Общая информация

Эргономичность и удобство в использовании

Современный дизайн благодаря компактной форме. Внутренний профиль гнезда обеспечивает безопасный, удобный и эргономичный захват.

Технические данные

"V0" сертификация в соответствии с UL-94 V (Underwriters Laboratories) указывает на то, что на пластиковом испытуемом образце определённой формы и размера, расположенном в вертикальном положении, пламя гаснет в течение 10 секунд, не создавая раскалённых капель.

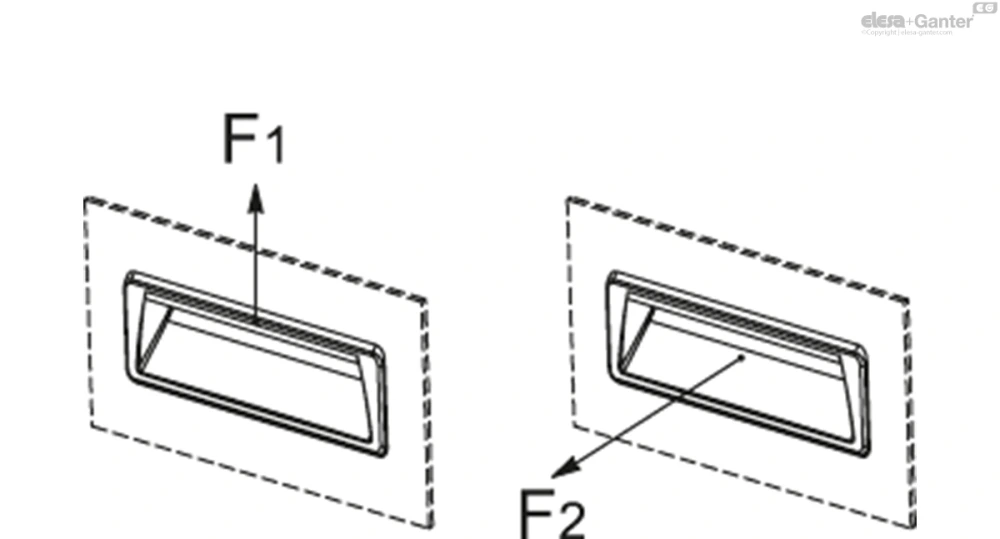

Коэффициенты сопротивления при подъёме (F1) и вытягивании (F2), приведённые в таблице, являются результатами лабораторных испытаний ручек, установленных на усиленных металлических пластинах толщиной = 1,5 мм (усилены в испытательных целях).

Инструкции по монтажу

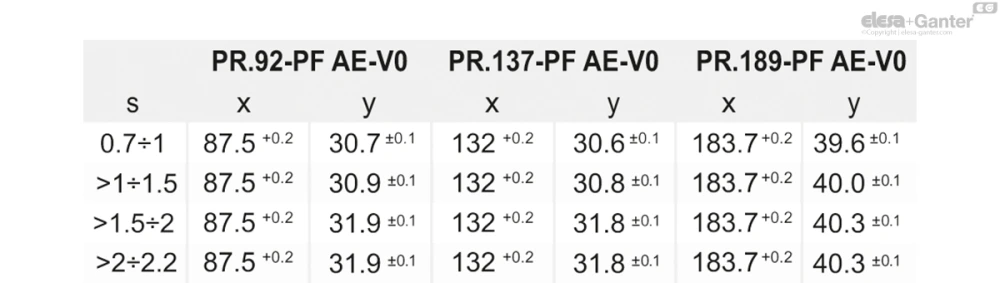

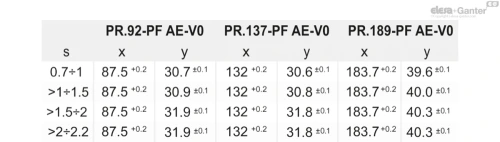

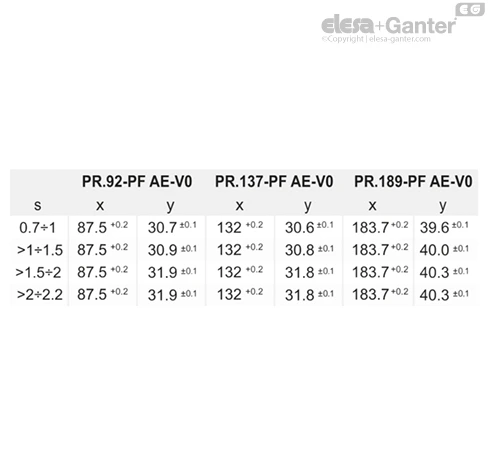

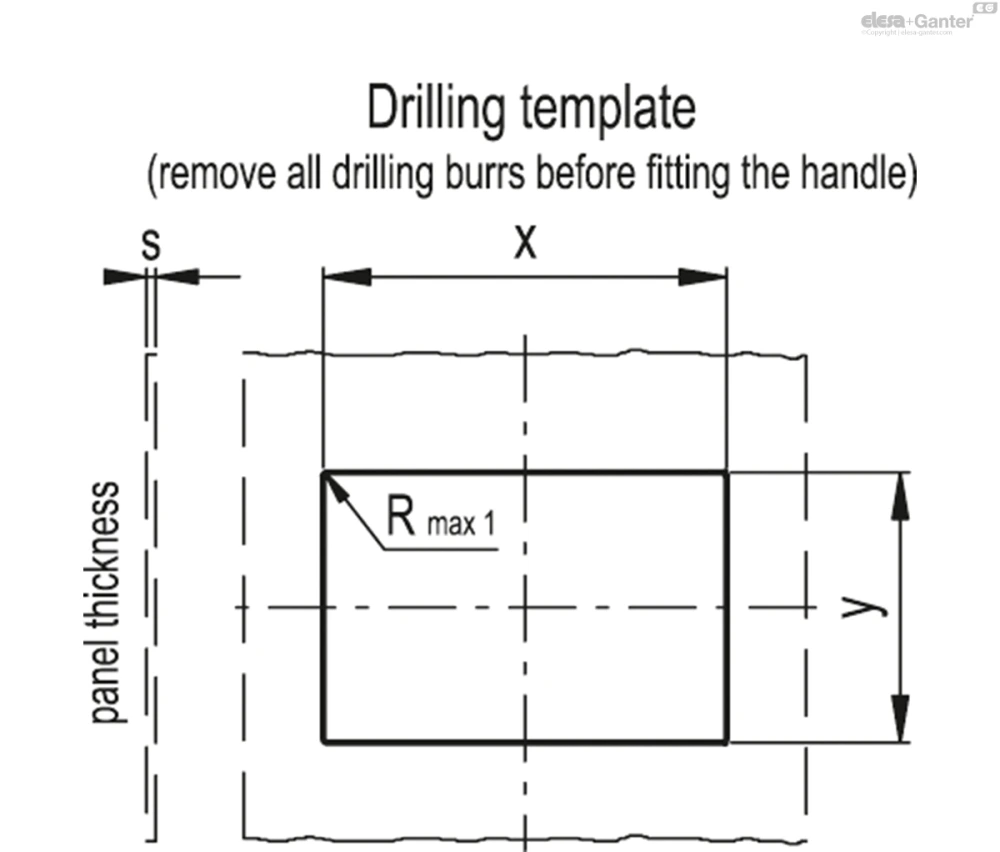

Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.
Удалите все неровности, оставшиеся после сверления, перед установкой ручки.

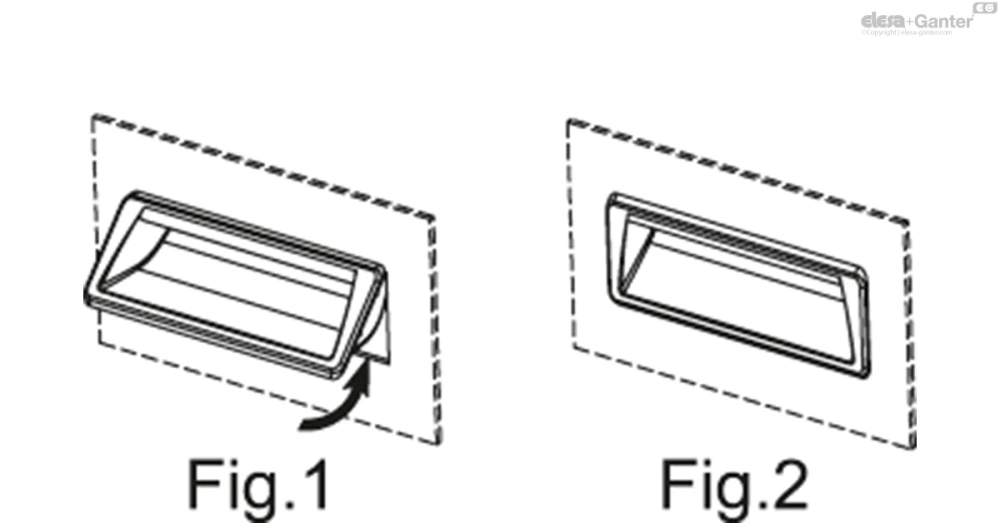

Установите верхнюю часть ручки в корпус (рис. 1).
Нажимайте на нижнюю часть, пока ручка полностью не вставится (рис. 2).
