Серия PR-PF

PR-PF

Ручки-купе

для встраиваемого монтажа, технополимер

Ручки-купе

Таблица (PDF)

PR-PF

Таблица моделей — Ручки-купе

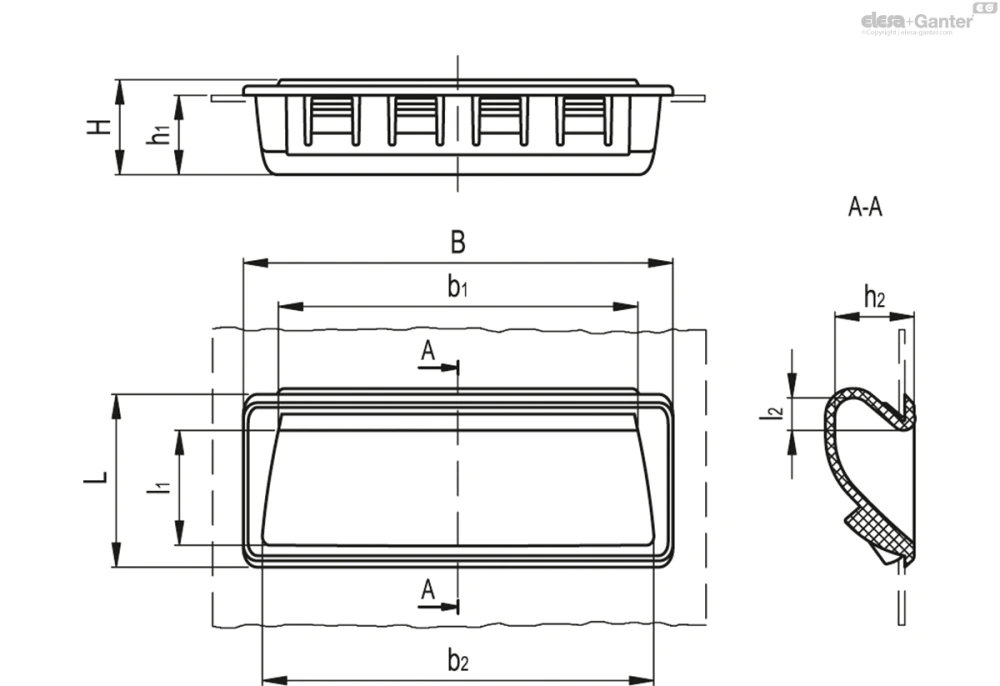

Артикул	Описание	A	L	H	h₁	h₂	b₁	b₂	l₁	l₂	F₁[N]	F₂[N]	Вес (г)
51955-C1	PR.92-PF-C1	92	37	19	17	17	76	83	25	7	1800	500	21
51955-C2	PR.92-PF-C2	92	37	19	17	17	76	83	25	7	1800	500	20
51955-C3	PR.92-PF-C3	92	37	19	17	17	76	83	25	7	1800	500	22
51958-C1	PR.137-PF-C1	137	37	19	17	17	122	128	25	7	1800	500	32
51958-C2	PR.137-PF-C2	137	37	19	17	17	122	128	25	7	1800	500	31
51958-C3	PR.137-PF-C3	137	37	19	17	17	122	128	25	7	1800	500	31
51961-C1	PR.189-PF-C1	189	44	23	21	21	172	177	28	11	1800	500	55
51961-C2	PR.189-PF-C2	189	44	23	21	21	172	177	28	11	1800	500	62
51961-C3	PR.189-PF-C3	189	44	23	21	21	172	177	28	11	1800	500	56

3D-модель Технические данные (PDF)

Основные характеристики

Материал

технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный, оранжевый и светло-серый цвета, матовая отделка.

Стандартное исполнение

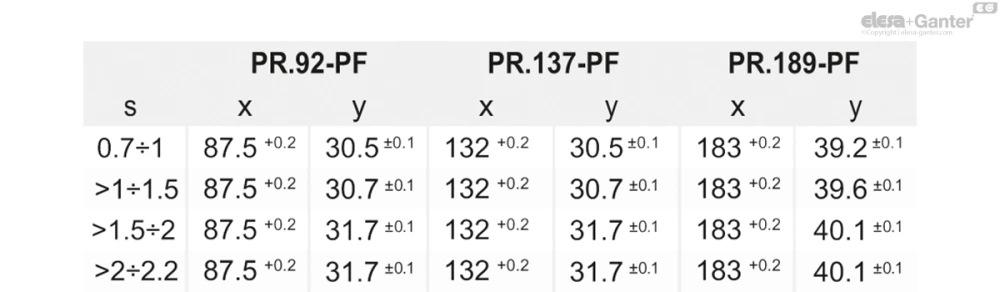

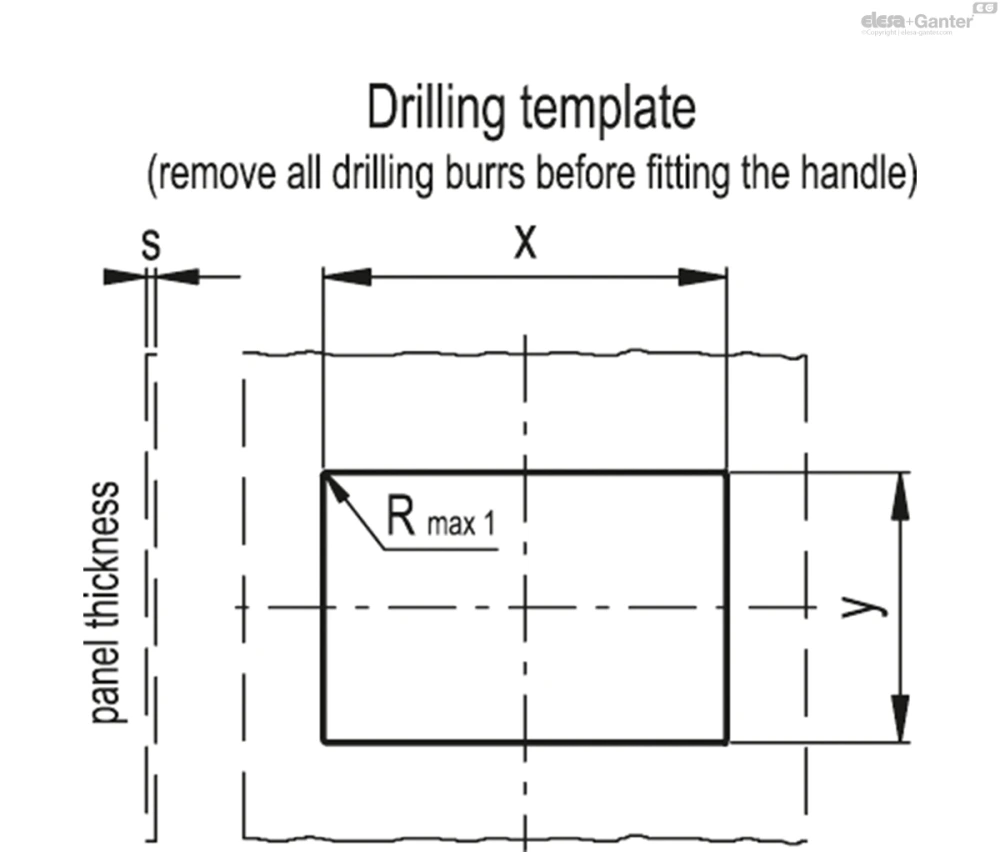

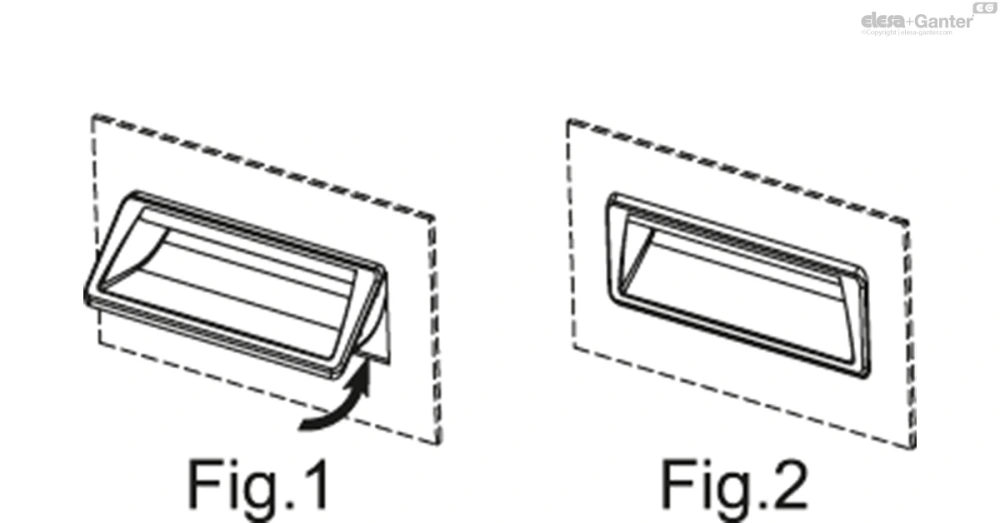

Сборка со встраиваемыми частями (см. «Инструкции по монтажу»).

Общая информация

Эргономичность и удобство в использовании

Обладает современным дизайном благодаря компактной форме. Внутренний профиль гнезда обеспечивает безопасный, удобный и эргономичный захват.

Технические данные

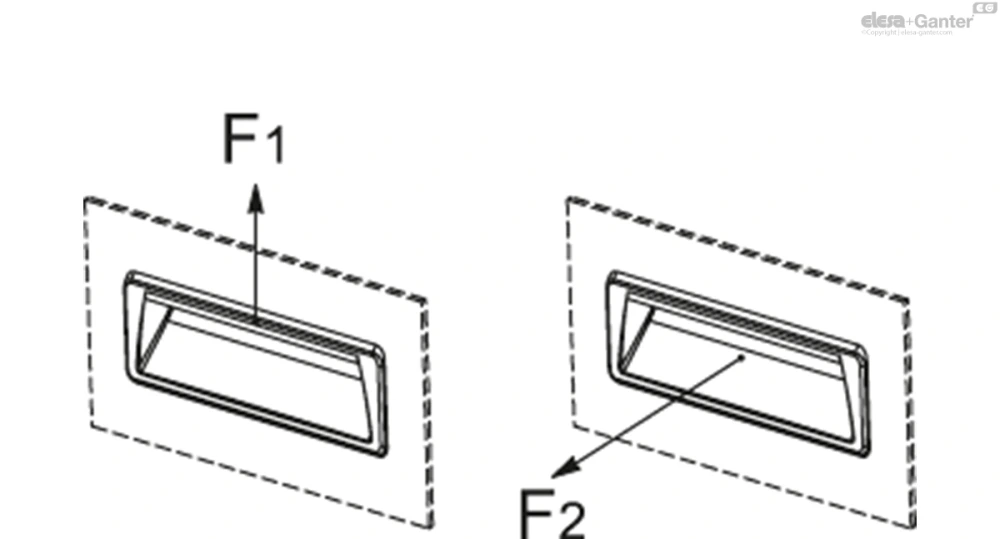

Коэффициенты сопротивления при подъеме (F1) и вытягивании (F2), приведенные в таблице, являются результатами лабораторных испытаний ручек, установленных на усиленных металлических пластинах толщиной 1,5 мм (усилены в испытательных целях).
