Серия PM-M.2000

PM-M.2000

Монтажный комплект для профилей

для ручки M.2000 и M.2000-SWM, СУПЕР-технополимер

Таблица (PDF)

PM-M.2000 — Монтажный комплект для профилей

PM-M.2000

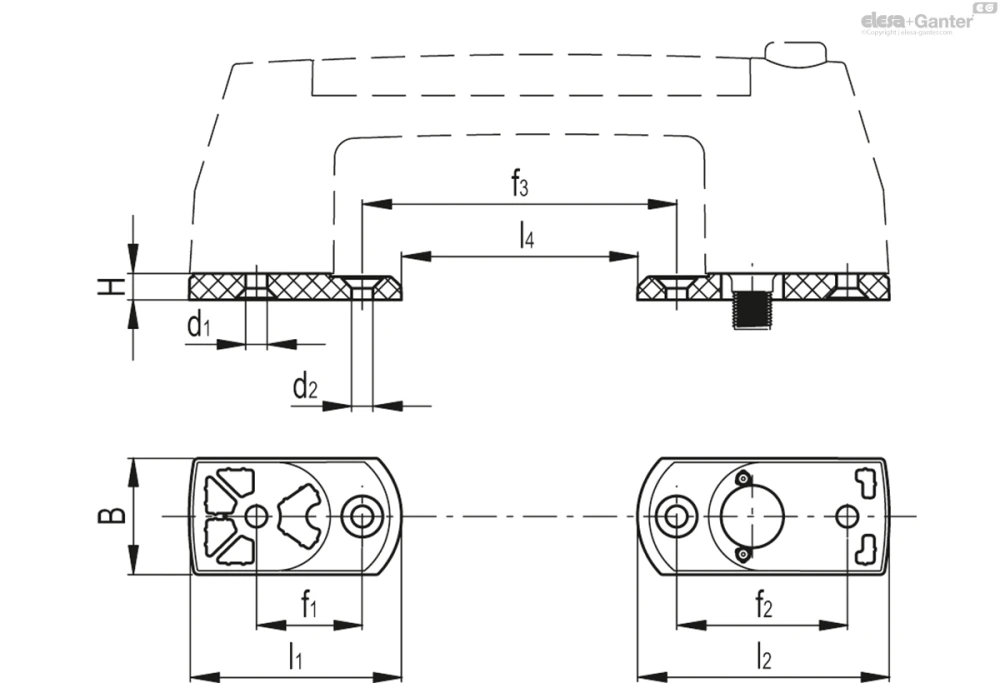

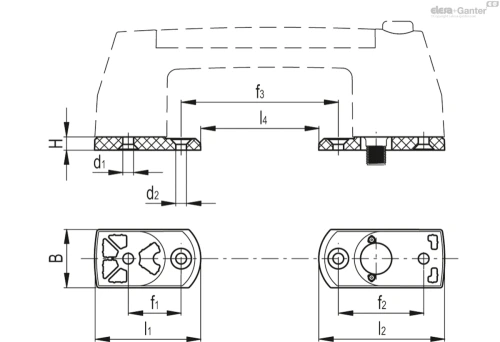

Таблица моделей — Монтажный комплект для профилей

Артикул	Описание	d₁	d₂	f₁	f₂	f₃	H	A	l₁	l₂	l₄	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)	В корзину
15281	PM-M.2000/180	6.5	6.5	32.5	52	96	8	35.5	64.5	76.5	72	700	900	7	6	50

3D-модель Технические данные (PDF)

Основные характеристики

Пластины

СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.

Винты установочные

Нержавеющая сталь AISI 304.

Общая информация

Особенности и области применения

Комплект PM-M.2000 обеспечивает монтаж ручек M.2000 и M.2000-SWM на профилях, начиная с размера 35 мм с T-образным пазом.

Поставка охватывает два винта с потайной головкой M6x12 с шестигранным углублением для монтажа пластин на ручку. К этим винтам нет доступа после монтажа ручки на профиле.

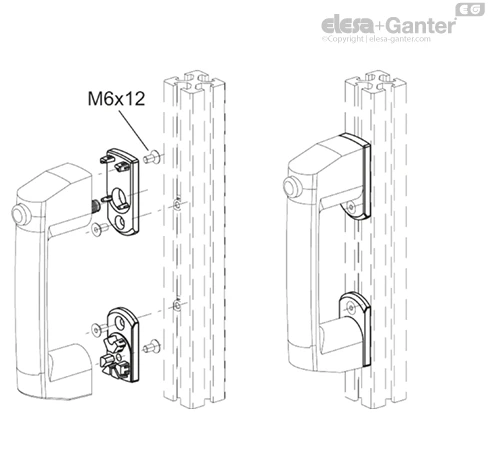

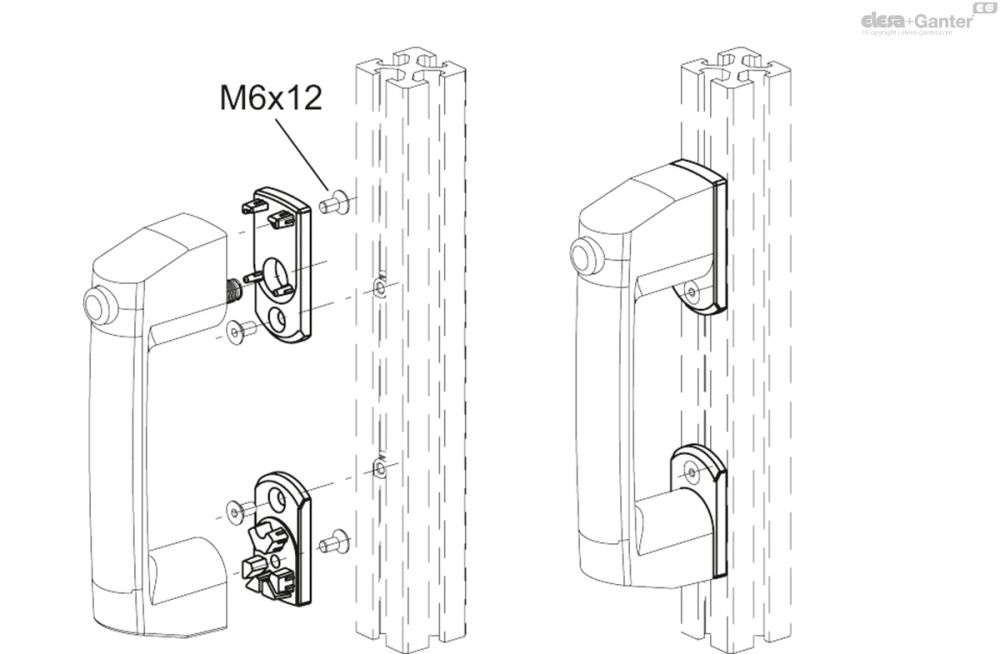

Инструкции по монтажу

Установите пластины на ручку при помощи винтов M6x12.

Установите ручку на профиле в необходимом положении, используя винты с потайной головкой M6 (не входят в комплект) и соответствующие вставки для Т-паза, тип GN 51B (не входят в комплект поставки).

Технические данные

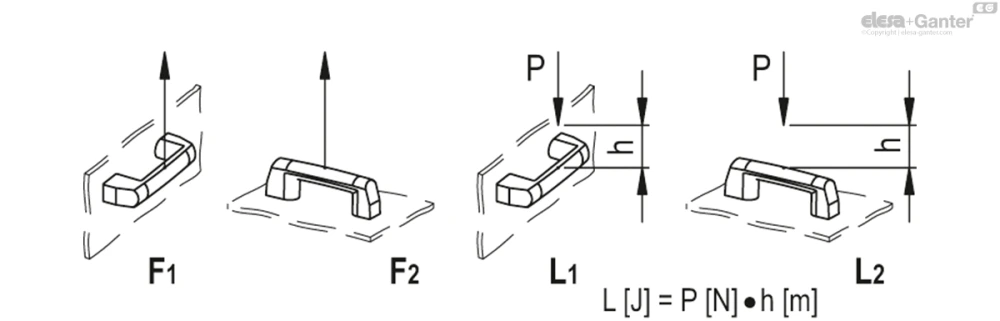

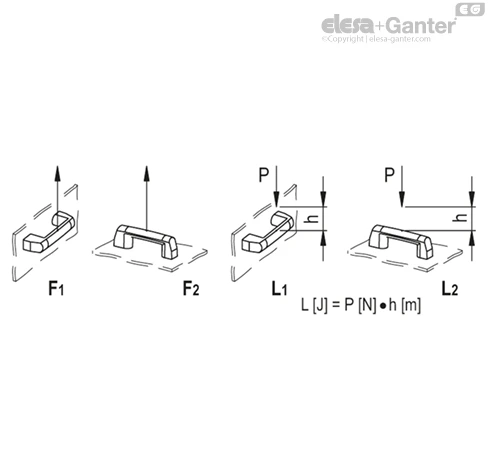

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
