Серия NIL
NIL.T
Заглушки для ребристых труб
Технополимер
Для труб круглого сечения
Исполнения серии NIL
Изображения

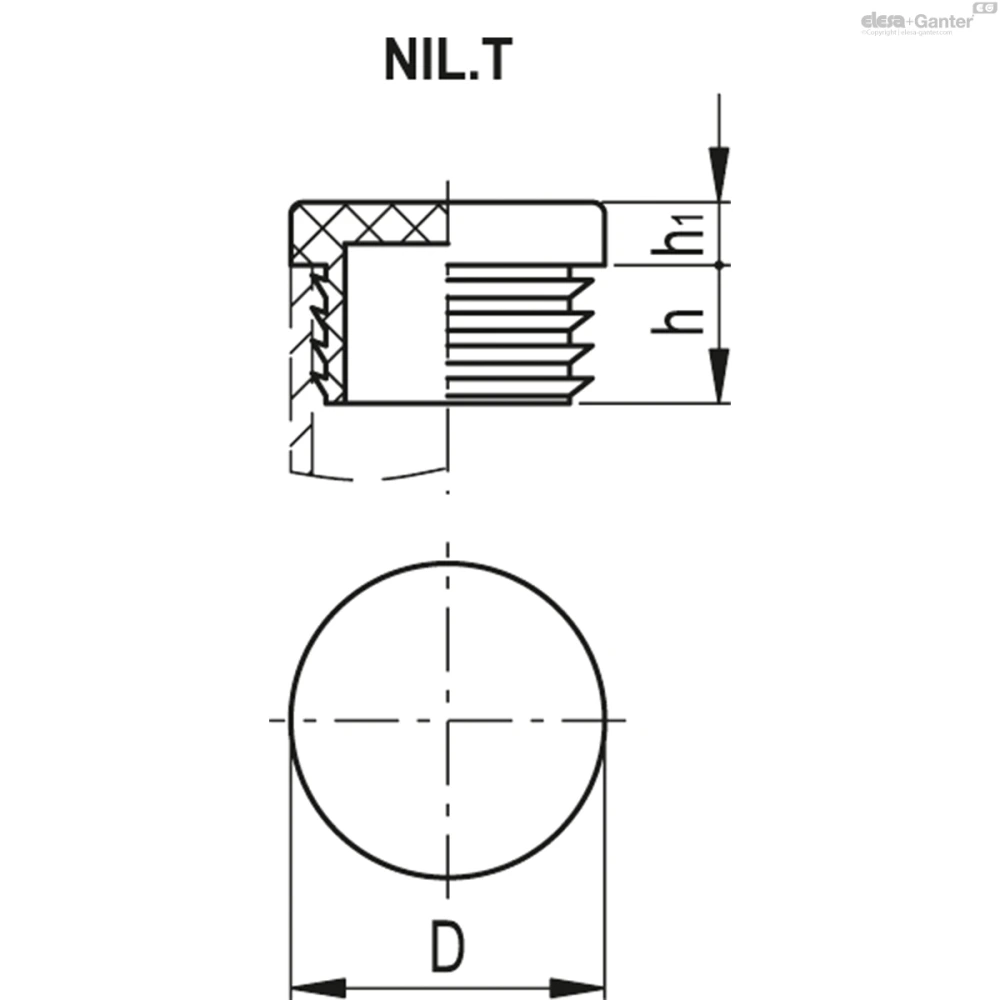

Схемы
NIL.T
Таблица моделей — Заглушки для ребристых труб
| Артикул | Описание | D |
|
|
Наружный диаметр трубы |
|
В корзину |
|---|---|---|---|---|---|---|---|
| 435010-C9 | NIL.T-10-C9 | 10 | 11 | 3.5 | 10 | 1÷2 | |
| 435010-C34 | NIL.T-10-C34 | 10 | 11 | 3.5 | 10 | 1÷2 | |
| 435012-C9 | NIL.T-12-C9 | 12 | 11 | 3.5 | 12 | 1÷2 | |
| 435012-C34 | NIL.T-12-C34 | 12 | 11 | 3.5 | 12 | 1÷2 | |
| 435013-C9 | NIL.T-13-C9 | 13 | 11 | 4 | 13 | 1÷2 | |
| 435013-C34 | NIL.T-13-C34 | 13 | 11 | 4 | 13 | 1÷2 | |
| 435014-C9 | NIL.T-14-C9 | 14 | 11.5 | 5 | 14 | 1÷2 | |
| 435014-C34 | NIL.T-14-C34 | 14 | 11.5 | 5 | 14 | 1÷2 | |
| 435015-C9 | NIL.T-15-C9 | 15 | 11.5 | 3 | 15 | 1÷2 | |
| 435015-C34 | NIL.T-15-C34 | 15 | 11.5 | 3 | 15 | 1÷2 | |
| 435016-C9 | NIL.T-16-C9 | 16 | 11 | 5 | 16 | 1÷2 | |
| 435016-C34 | NIL.T-16-C34 | 16 | 11 | 5 | 16 | 1÷2 | |
| 435018-C9 | NIL.T-18-C9 | 18 | 11.5 | 5 | 18 | 1÷2 | |
| 435018-C34 | NIL.T-18-C34 | 18 | 11.5 | 5 | 18 | 1÷2 | |
| 435019-C9 | NIL.T-19-C9 | 19 | 11.5 | 5 | 19 | 1÷2,5 | |
| 435019-C34 | NIL.T-19-C34 | 19 | 11.5 | 5 | 19 | 1÷2,5 | |
| 435020-C9 | NIL.T-20-C9 | 20 | 11.5 | 5 | 20 | 1÷2,5 | |
| 435020-C34 | NIL.T-20-C34 | 20 | 11.5 | 5 | 20 | 1÷2,5 | |
| 435022-C9 | NIL.T-22-C9 | 22 | 11.5 | 5 | 22 | 1÷2 | |
| 435022-C34 | NIL.T-22-C34 | 22 | 11.5 | 5 | 22 | 1÷2 | |
| 435023-C9 | NIL.T-23-C9 | 23 | 11.5 | 5 | 23 | 1÷2,5 | |
| 435023-C34 | NIL.T-23-C34 | 23 | 11.5 | 5 | 23 | 1÷2,5 | |
| 435024-C9 | NIL.T-24-C9 | 24 | 11.5 | 5 | 24 | 1÷2,5 | |
| 435024-C34 | NIL.T-24-C34 | 24 | 11.5 | 5 | 24 | 1÷2,5 | |
| 435025-C9 | NIL.T-25-C9 | 25 | 11.5 | 5 | 25 | 1÷3 | |
| 435025-C34 | NIL.T-25-C34 | 25 | 11.5 | 5 | 25 | 1÷3 | |
| 435026-C9 | NIL.T-26-C9 | 26 | 11.5 | 5 | 26 | 1÷3 | |
| 435026-C34 | NIL.T-26-C34 | 26 | 11.5 | 5 | 26 | 1÷3 | |
| 435027-C9 | NIL.T-27-C9 | 27 | 11.5 | 5 | 27 | 1÷3 | |
| 435027-C34 | NIL.T-27-C34 | 27 | 11.5 | 5 | 27 | 1÷3 | |
| 435028-C9 | NIL.T-28-C9 | 28 | 11.5 | 5 | 28 | 1÷3 | |
| 435028-C34 | NIL.T-28-C34 | 28 | 11.5 | 5 | 28 | 1÷3 | |
| 435030-C9 | NIL.T-30-C9 | 30 | 11.5 | 5 | 30 | 1÷2,5 | |
| 435030-C34 | NIL.T-30-C34 | 30 | 11.5 | 5 | 30 | 1÷2,5 | |
| 435032-C9 | NIL.T-32-C9 | 32 | 12 | 5 | 32 | 1÷3 | |
| 435032-C34 | NIL.T-32-C34 | 32 | 12 | 5 | 32 | 1÷3 | |
| 435034-C9 | NIL.T-34-C9 | 34 | 11.5 | 5 | 34 | 1÷3 | |
| 435034-C34 | NIL.T-34-C34 | 34 | 11.5 | 5 | 34 | 1÷3 | |
| 435035-C9 | NIL.T-35-C9 | 35 | 11.5 | 5 | 35 | 1÷3 | |
| 435035-C34 | NIL.T-35-C34 | 35 | 11.5 | 5 | 35 | 1÷3 | |
| 435036-C9 | NIL.T-36-C9 | 36 | 11.5 | 5 | 36 | 1÷3 | |
| 435036-C34 | NIL.T-36-C34 | 36 | 11.5 | 5 | 36 | 1÷3 | |
| 435037-C9 | NIL.T-37-C9 | 37 | 11.5 | 5 | 37 | 1÷3 | |
| 435037-C34 | NIL.T-37-C34 | 37 | 11.5 | 5 | 37 | 1÷3 | |
| 435038-C9 | NIL.T-38-C9 | 38 | 11.5 | 5 | 38 | 1÷3,5 | |
| 435038-C34 | NIL.T-38-C34 | 38 | 11.5 | 5 | 38 | 1÷3,5 | |
| 435040-C9 | NIL.T-40-C9 | 40 | 11.5 | 5 | 40 | 1÷3 | |
| 435040-C34 | NIL.T-40-C34 | 40 | 11.5 | 5 | 40 | 1÷3 | |
| 435042-C9 | NIL.T-42-C9 | 42 | 11.5 | 5 | 42 | 1÷3 | |
| 435042-C34 | NIL.T-42-C34 | 42 | 11.5 | 5 | 42 | 1÷3 | |
| 435045-C9 | NIL.T-45-C9 | 45 | 11 | 5 | 45 | 1÷3 | |
| 435045-C34 | NIL.T-45-C34 | 45 | 11 | 5 | 45 | 1÷3 | |
| 435046-C9 | NIL.T-46-C9 | 46 | 11.5 | 5 | 46 | 1,5÷3,5 | |
| 435046-C34 | NIL.T-46-C34 | 46 | 11.5 | 5 | 46 | 1,5÷3,5 | |
| 435048-C9 | NIL.T-48-C9 | 48 | 11.5 | 5 | 48 | 1,2÷3,6 | |
| 435048-C34 | NIL.T-48-C34 | 48 | 11.5 | 5 | 48 | 1,2÷3,6 | |
| 435050-C9 | NIL.T-50-C9 | 50 | 14.5 | 5 | 50 | 1÷2,5 | |
| 435050-C34 | NIL.T-50-C34 | 50 | 14.5 | 5 | 50 | 1÷2,5 | |
| 435150-C9 | NIL.T-50-2.5-C9 | 50 | 11.5 | 5 | 50 | 2,5÷4.5 | |
| 435150-C34 | NIL.T-50-2.5-C34 | 50 | 11.5 | 5 | 50 | 2,5÷4.5 | |
| 435052-C9 | NIL.T-52-C9 | 52 | 14.5 | 5 | 52 | 1,5÷3,5 | |
| 435052-C34 | NIL.T-52-C34 | 52 | 14.5 | 5 | 52 | 1,5÷3,5 | |
| 435055-C9 | NIL.T-55-C9 | 55 | 11.5 | 5 | 55 | 1÷3 | |
| 435055-C34 | NIL.T-55-C34 | 55 | 11.5 | 5 | 55 | 1÷3 | |
| 435155-C9 | NIL.T-55-3-C9 | 55 | 14.5 | 5 | 55 | 3÷5 | |
| 435155-C34 | NIL.T-55-3-C34 | 55 | 14.5 | 5 | 55 | 3÷5 | |
| 435060-C9 | NIL.T-60-C9 | 60 | 14.5 | 5 | 60 | 1,5÷3 | |
| 435060-C34 | NIL.T-60-C34 | 60 | 14.5 | 5 | 60 | 1,5÷3 | |
| 435160-C9 | NIL.T-60-3-C9 | 60 | 17.5 | 5 | 60 | 3÷5 | |
| 435160-C34 | NIL.T-60-3-C34 | 60 | 17.5 | 5 | 60 | 3÷5 | |
| 435065-C9 | NIL.T-65-C9 | 65 | 14.5 | 5 | 65 | 1,5÷3,5 | |
| 435065-C34 | NIL.T-65-C34 | 65 | 14.5 | 5 | 65 | 1,5÷3,5 | |
| 435070-C9 | NIL.T-70-C9 | 70 | 21 | 5 | 70 | 1,5÷3,5 | |
| 435070-C34 | NIL.T-70-C34 | 70 | 21 | 5 | 70 | 1,5÷3,5 | |
| 435075-C9 | NIL.T-75-C9 | 75 | 21.5 | 6 | 75 | 1÷3,5 | |
| 435075-C34 | NIL.T-75-C34 | 75 | 21.5 | 6 | 75 | 1÷3,5 | |
| 435076-C9 | NIL.T-76-C9 | 76 | 21.5 | 6 | 76 | 1,6÷4 | |
| 435076-C34 | NIL.T-76-C34 | 76 | 21.5 | 6 | 76 | 1,6÷4 | |
| 435080-C9 | NIL.T-80-C9 | 80 | 22 | 5 | 80 | 1,5÷3 | |
| 435080-C34 | NIL.T-80-C34 | 80 | 22 | 5 | 80 | 1,5÷3 | |
| 435085-C9 | NIL.T-85-C9 | 85 | 21 | 6 | 85 | 1,5÷4 | |
| 435085-C34 | NIL.T-85-C34 | 85 | 21 | 6 | 85 | 1,5÷4 | |
| 435088-C9 | NIL.T-88-C9 | 88 | 21.5 | 6 | 88 | 1,5÷4 | |
| 435088-C34 | NIL.T-88-C34 | 88 | 21.5 | 6 | 88 | 1,5÷4 | |
| 435090-C9 | NIL.T-90-C9 | 90 | 21 | 6 | 90 | 1,5÷5 | |
| 435090-C34 | NIL.T-90-C34 | 90 | 21 | 6 | 90 | 1,5÷5 | |
| 435095-C9 | NIL.T-95-C9 | 95 | 21 | 6 | 95 | 1,5÷4 | |
| 435095-C34 | NIL.T-95-C34 | 95 | 21 | 6 | 95 | 1,5÷4 | |
| 435110-C9 | NIL.T-100-C9 | 100 | 28.5 | 6 | 100 | 2÷4,5 | |
| 435110-C34 | NIL.T-100-C34 | 100 | 28.5 | 6 | 100 | 2÷4,5 |
Основные характеристики
Материал
Полиэтилен (PE), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7042 (C34), глянцевая отделка.
Стандартные исполнения
- NIL.Q: для труб квадратного сечения.
- NIL.R: для труб прямоугольного сечения.
- NIL.T: для труб круглого сечения.
Общая информация
Установка
Их установка на трубу круглого, квадратного или прямоугольного сечения или на концах профиля может быть выполнена вручную или с помощью молотка.
Другие исполнения
Специальные исполнения доступны по запросу
Вставки белого цвета RAL 9003.
Вопрос о продукции
Спросите о серии NIL.T — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
Эти изделия так же могут вас заинтересовать
GN 349
Пластины для регулируемых опор
Резьбовые установочные пластины
GN 992
Вставные втулки
Алюминий / для трубки круглого и квадратного сечения
Вставные втулки

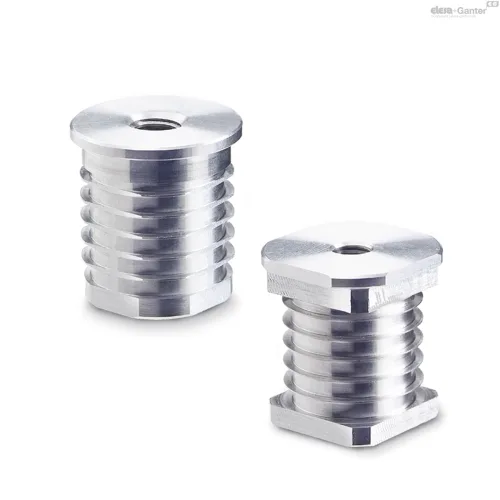

GN 992.5
Вставные втулки из нержавеющей стали
для трубки круглого и квадратного сечения
Вставные втулки из нержавеющей стали
NCD
Защитные крышки для гаек и болтов
Технополимер
Черный цвет
NCD-CR
Защитные крышки для гаек и болтов
Технополимер
хромированный
NCT
Предохранительные колпачки для труб
Технополимер
Предохранительные колпачки для труб
ND.Q
Торцевые заглушки для квадратных труб
для больших нагрузок, технополимер
Торцевые заглушки для квадратных труб

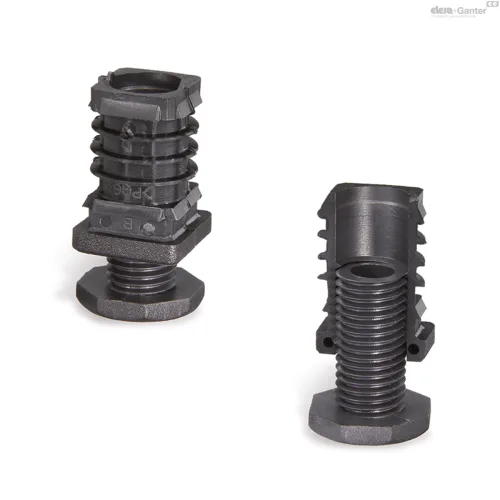

NDA.Q
